手动劈柴辅助作业工装架结构设计

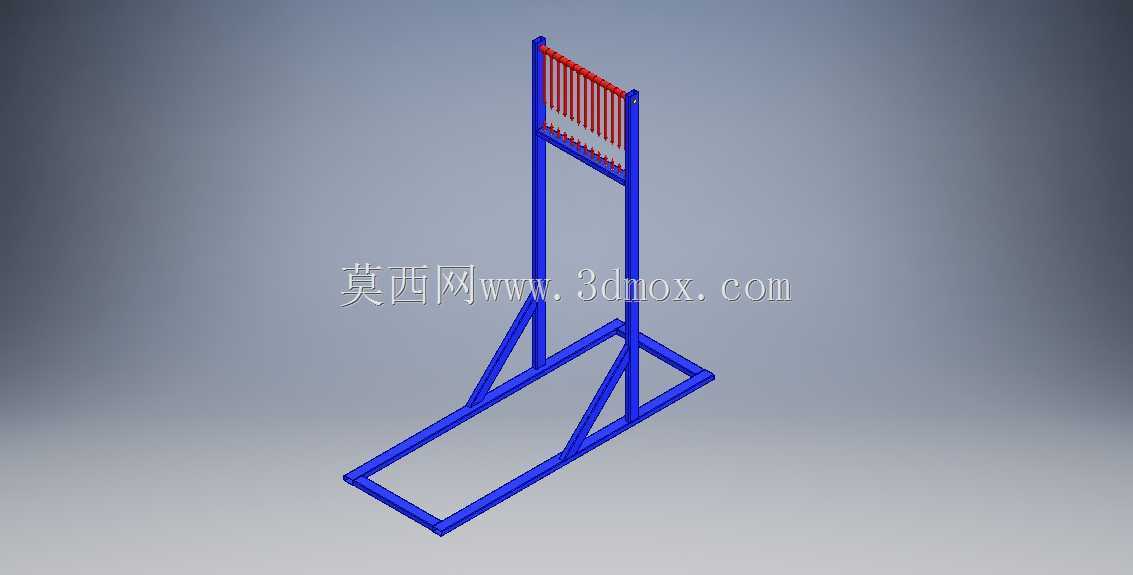

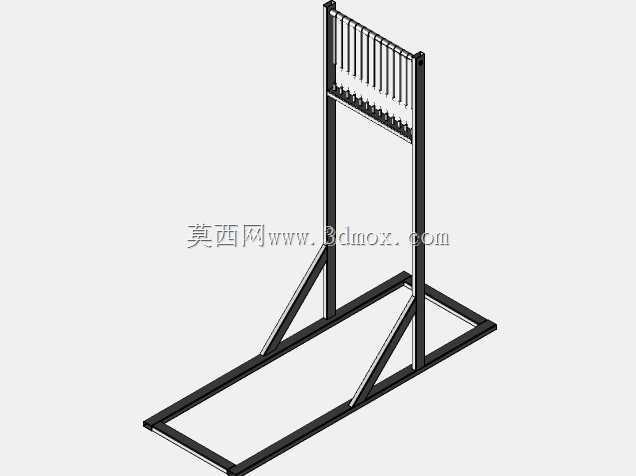

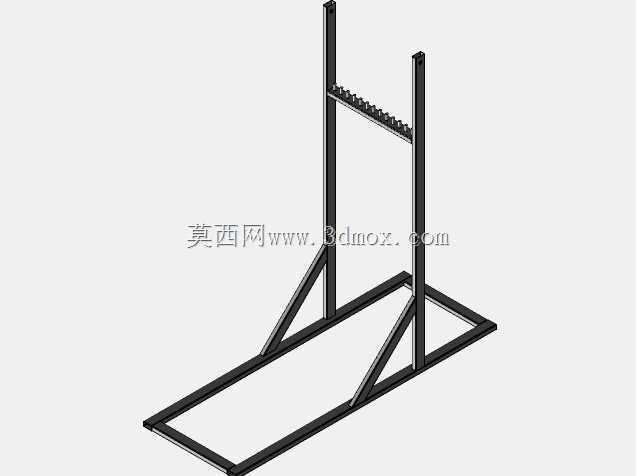

　　这套工装结构针对民用薪柴制备场景设计，主要面向农村家庭柴火加工、小型露营薪柴预处理、林区零散薪柴整理的手动作业需求，替代传统手持斧头悬空劈砍的作业方式，解决手动劈柴过程中木料固定不稳、劈砍方向偏移、作业安全隐患大的痛点。从结构组成来看，整体采用方管型材焊接成型，底部为矩形落地支撑框架，框架长度方向预留木料放置区域，作业时可将待劈砍的圆木段竖直放置在底部框架的中心区域，无需人工手扶固定。垂直支撑框架从底部框架的后侧向上延伸，通过斜向三角加强筋与底部框架连接，形成稳定的L型支撑主体，斜筋的布置角度经过受力校核，可承受劈砍作业时的侧向冲击力，避免机架受冲击后出现变形或倾覆。顶部的劈刀导向架是核心功能部件，

　　多组平行排列的竖向导向杆形成劈刀下落的导向通道，作业时将劈斧沿导向杆间隙竖直落下，斧刃对准下方放置的木段中心，导向结构可限制斧刃的横向偏移，保证劈砍力始终沿竖直方向传递，避免出现劈空、斧刃弹飞的安全问题。从安装边界来看，底部框架的宽度控制在单人作业的合理操作范围内，整体高度适配普通成年人站立作业的手臂操作高度，作业时人员站在机架前侧，无需大幅度弯腰即可完成放料、举斧、劈砍的全流程动作，机架整体重量控制在单人可短距离搬运的范围内，可根据作业需求在庭院、林区作业点、露营营地之间转移使用，无需额外的地脚固定，放置在平整硬质地面即可开展作业。结构设计上充分考虑手动作业的受力特点，所有焊接节点均采用满焊处理，

　　导向杆与顶部横梁的连接位置做了加强处理，可承受长期反复的劈砍冲击载荷，方管型材的选型兼顾结构强度与整体重量，避免机架过重导致搬运困难，同时也不会因强度不足出现受力变形。实际作业过程中，待加工的木段长度可根据底部框架到顶部导向架的间距灵活调整，适配不同直径、不同长度的硬木、软木段劈分需求，相比传统手扶劈柴的作业方式，这套工装可大幅降低作业人员的劳动强度，同时消除手扶木料带来的砸伤、砍伤风险，劈砍后的木柴沿底部框架两侧滑落，可直接收集堆放，作业效率相比传统徒手劈柴提升明显。机架的表面做了涂覆处理，可适应户外露天存放的使用环境，减少雨水、潮气带来的锈蚀问题，延长工装的实际使用寿命，整体结构无复杂的活动部件，日常使用过程中无需特殊维护，仅需定期检查焊接节点是否出现开裂、导向杆是否出现变形即可，维护成本极低，非常适合零散薪柴加工的非规模化作业场景使用。
