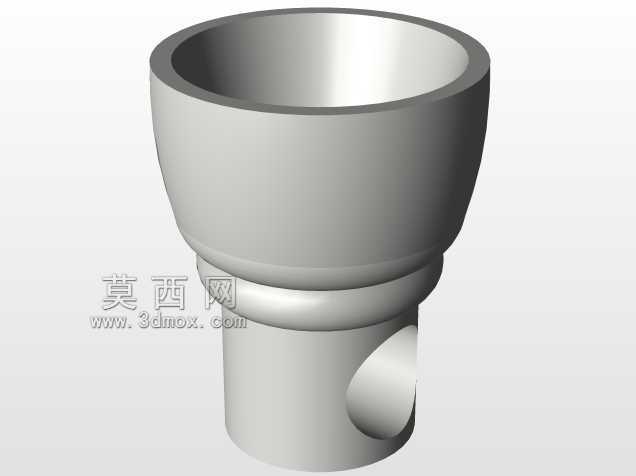

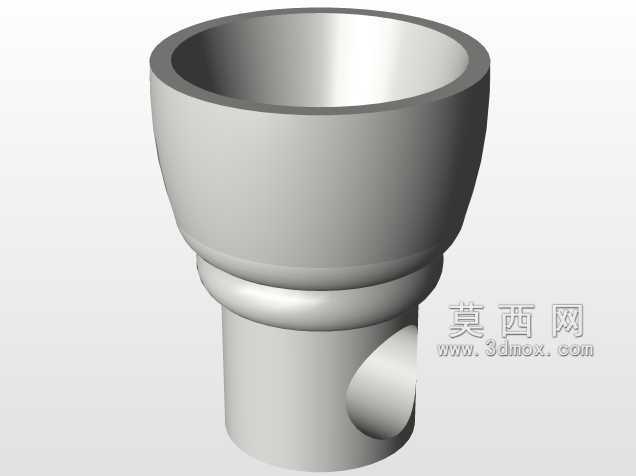

金属烟具烟斗结构三维设计

　　这款金属烟斗的结构设计，首先要考虑日常手持使用的握持手感，烟杆部分采用等径直筒过渡，靠近烟锅的位置做了收窄的圆弧过渡衔接，既避免直角接缝处的应力集中，也能在清洁的时候减少卫生死角，日常擦拭打理的时候不会被棱边刮擦。烟锅部分采用上宽下窄的杯状结构，内壁做了光滑的圆弧过渡，底部和烟杆的通气孔做了同轴度校验，保证烟气流通的顺畅性，不会出现通气孔错位导致的抽吸阻力过大问题。从实际使用场景来看，这类金属烟具需要兼顾结构强度和握持重量平衡，整体采用薄壁回转体结构，烟锅壁厚控制在均匀的1.5mm左右，既保证日常磕碰下不会出现凹陷变形，也不会因为整体重量过大导致长时间握持产生疲劳感。烟杆的长度设计参考了成年人手掌握持的舒适区间，

　　末端做了小直径的扁位结构，一方面是方便咬持的时候增加摩擦力，另一方面也可以在后续加装烟嘴滤芯的时候提供定位基准，不需要额外做卡扣结构就能实现过盈配合安装。设计过程中首先对烟锅的内腔容积做了测算，保证装填烟丝的容量符合常规单次使用的需求，内腔底部的通气孔直径控制在3mm，既不会因为孔径过大导致烟丝被吸入烟杆，也不会因为孔径过小造成通气不畅。烟锅和烟杆的衔接位置采用了圆弧过渡的焊接结构设计，建模的时候对衔接处做了圆角处理，避免焊接后打磨出现厚薄不均的问题，外表面的抛光面设计也考虑了后续电镀工艺的可行性，所有外表面的曲率都做了连续校验，不会出现曲率突变导致的电镀层积瘤或者上色不均的问题。从安装边界来看，整个烟斗没有额外的可拆卸拼接结构，

　　除了末端可以适配通用规格的烟嘴滤芯之外，其余部分为一体化成型结构，不需要额外的紧固件连接，减少了使用过程中零件松动脱落的风险。烟杆的外表面做了光滑的圆柱面设计，握持的时候手指和杆身的接触面积均匀，不会出现局部压痕，烟锅的外沿做了卷边处理，口部边缘做了0.5mm的圆角，避免装填烟丝的时候被锋利边缘划伤。在结构强度校核的时候，重点对烟锅和烟杆的衔接位置做了受力分析，模拟日常手持过程中意外跌落的受力情况，将衔接位置的壁厚做了局部加厚处理，比烟杆主体壁厚增加0.3mm，保证跌落冲击下不会出现断裂的情况。通气道的设计全程采用光滑内壁，没有台阶或者直角转弯，减少烟气流通过程中的冷凝水附着残留，日常清洁的时候只需要用通条贯穿即可完成清理，

　　不需要拆解结构。烟杆末端的扁位结构做了对称设计，不管是左手还是右手握持都能找到舒适的握持角度，扁位的平面和烟锅的开口方向保持垂直，握持的时候烟锅自然朝上，符合日常使用的操作习惯。整体外形没有多余的装饰结构，所有曲面都服务于功能需求，外表面的高光金属质感既提升了器具的耐用性，也能在长期使用后通过简单抛光恢复外观状态，不会像木质或者树脂材质那样容易出现划痕或者渗色的问题。建模过程中对所有回转面都做了同轴度约束，烟锅的中心轴线和烟杆的中心轴线垂直相交，交点位置正好在烟锅底部的通气孔中心，保证烟气从烟锅进入烟杆的时候没有方向突变，降低抽吸的阻力。考虑到金属材质的导热特性，烟杆部分的长度设计也预留了足够的隔热距离，烟锅位置的热量传递到握持位置的时候已经充分散热，不会出现握持时烫伤的问题，不需要额外加装隔热套就能满足日常使用的需求。
