教学用两级齿轮传动箱结构设计方案

这款两级齿轮传动结构，最初的设计定位是面向机械原理教学场景的演示载体，同时也可作为小型动力传输场景的基础结构蓝本，供从业者做针对性优化调整。从实际应用场景来看，这类开式布置的两级齿轮结构，常出现在教学实验台、小型简易输送装置、低负载动力换向设备中，核心作用是通过两对齿轮的啮合传动，实现输入转速的两级降低，同时匹配输出端的扭矩需求，不需要额外加装复杂的润滑密封结构，就能直观展示齿轮传动的啮合过程、传动比分配逻辑。

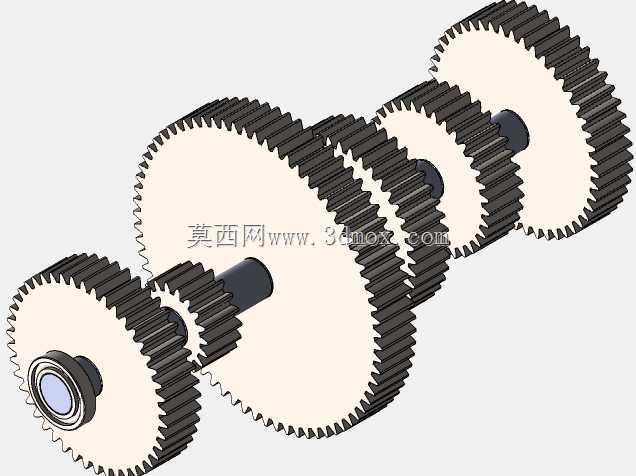

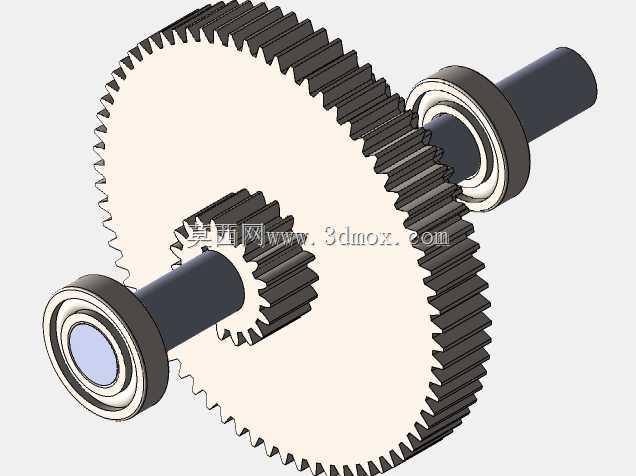

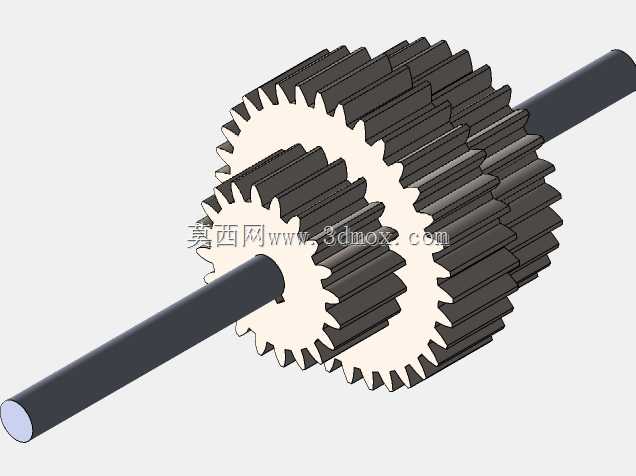

从功能特性上看，该结构采用平行轴布置方案，输入轴、中间轴、输出轴的轴线保持平行，轴系两端通过箱体侧板的安装孔做径向定位，每根轴上的齿轮通过轴肩与轴套实现轴向固定，避免运转过程中出现齿轮窜动影响啮合精度。两对齿轮分别承担一级减速与二级减速的传动任务，可根据实际输入转速与目标输出转速的比值，灵活调整各齿轮的齿数参数，不需要改动箱体的整体安装边界，就能适配不同的传动比需求。

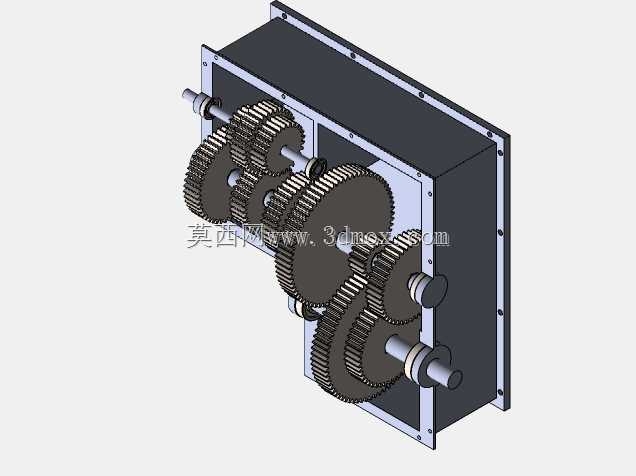

设计思路上，整体结构做了最大化的简化处理，没有采用复杂的剖分式箱体结构，而是用两块平行的安装侧板搭配四周的连接围板组成箱体框架，所有轴系、齿轮的安装位置都直接在侧板上做开孔定位，既降低了加工难度，也能让学习者直观看到内部所有齿轮的啮合状态，不需要拆解箱体就能观察传动过程。齿轮采用直齿圆柱齿轮结构，加工难度低，装配时不需要调整螺旋角匹配，对入门学习者理解齿轮传动的基本原理十分友好，轴端预留的伸出段可以直接连接动力输入端与负载输出端，不需要额外设计连接法兰结构。

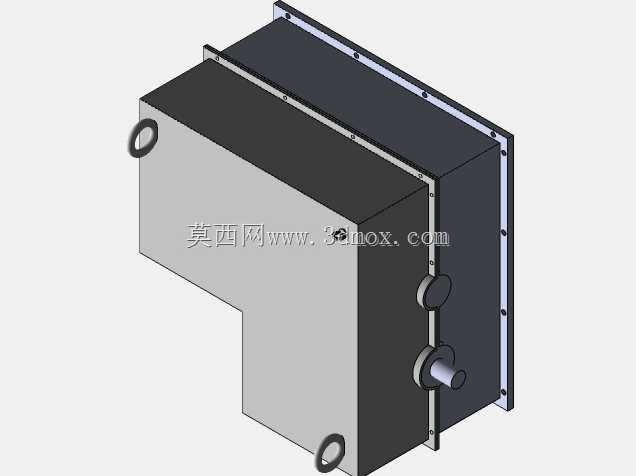

从安装边界来看，箱体整体为长方体框架结构，所有安装孔位都布置在侧板的法兰边上，可直接通过螺栓固定在安装基座上，输入轴与输出轴分别从箱体的不同侧伸出，伸出段的轴径尺寸统一，可适配标准的联轴器、带轮等连接部件，轴系的中心距按照齿轮啮合的标准中心距设计，保证齿轮啮合时的齿侧间隙处于合理范围，既不会因为间隙过大出现传动冲击，也不会因为间隙过小出现卡滞、磨损加剧的问题。日常使用中，只需要定期在齿轮啮合面涂抹润滑脂，就能满足低负载、低转速场景下的运转需求，不需要配置复杂的循环润滑系统，整体维护成本极低，十分适合教学演示、原理验证类的使用场景。
