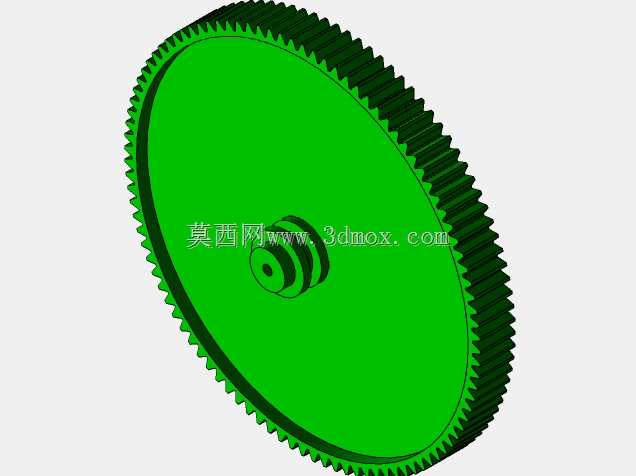

带轮毂直齿圆柱传动齿轮结构设计

这款带轮毂的直齿圆柱齿轮，是机械传动系统里应用极广的基础传动零件，日常在轻工输送设备、小型机床进给机构、农用机械传动箱、自动化生产线的动力传递工位都能见到它的身影，核心作用是在平行轴之间传递旋转扭矩，同时可以根据啮合配对齿轮的齿数比，调整输入输出端的转速与扭矩匹配关系，适配不同工况下的动力输出需求。从结构设计来看，这款齿轮采用了盘式带轮毂的结构形式，轮缘部分均匀分布标准渐开线直齿齿形，齿形参数符合通用直齿轮啮合规范，能保证啮合过程中传动比恒定，不会出现轴向附加力，安装调试的对中要求相比斜齿轮更低，适合中低速、载荷平稳的传动场景。中间的轮毂部分做了阶梯式轴孔设计，轴孔与安装轴采用过渡配合，可通过平键实现周向固定，轮毂端面预留的台阶结构可以贴合轴肩实现轴向定位，不需要额外加装过多定位套就能完成装配，能有效压缩传动组件的轴向安装空间。设计过程中，轮缘与轮毂之间采用薄辐板连接，在保证整体结构强度、满足额定扭矩下的抗弯抗扭要求的前提下，尽可能降低了零件自身重量，减少传动过程中的转动惯量，避免设备启停阶段出现过大的惯性冲击。齿面部分的结构设计预留了常规热处理的加工余量，实际生产中可根据工况载荷等级选择调质、表面淬火等处理工艺，提升齿面耐磨性能，延长零件使用寿命。安装边界上，齿轮的最大外径由齿顶圆尺寸决定，装配时需要保证啮合齿轮的中心距与设计值偏差控制在公差范围内，齿侧间隙预留符合对应精度等级的要求，避免出现卡滞、啮合异响或者齿面过早磨损的问题；轴向安装时需要保证齿轮端面与安装轴的垂直度，防止轮齿偏载导致局部应力集中断齿。这类直齿轮在日常维护中也比较便捷，因为没有斜齿的轴向力作用，支撑轴承的选型范围更广，润滑方式既可以采用油脂润滑也可以采用稀油润滑，适配不同密封条件的传动箱体结构，在很多开式传动工位也能稳定运行。
