多螺栓柱销式弹性联轴器结构设计

项目分类:通用机械零部件 发布时间:2025-01-13 ID:894579
  • 多螺栓柱销式弹性联轴器结构设计
  • 多螺栓柱销式弹性联轴器结构设计
  • 多螺栓柱销式弹性联轴器结构设计
  • 多螺栓柱销式弹性联轴器结构设计
  • 多螺栓柱销式弹性联轴器结构设计
  • 多螺栓柱销式弹性联轴器结构设计
  • 多螺栓柱销式弹性联轴器结构设计
  • 多螺栓柱销式弹性联轴器结构设计
  • 多螺栓柱销式弹性联轴器结构设计
  • 多螺栓柱销式弹性联轴器结构设计
  • 多螺栓柱销式弹性联轴器结构设计
  • 多螺栓柱销式弹性联轴器结构设计

  在工业传动系统的轴系连接场景中,这类带弹性缓冲结构的柱销联轴器,常被布置在动力输出端与负载输入端之间,用来补偿两轴安装过程中不可避免的径向、角向与轴向偏差,同时吸收传动过程中产生的振动与冲击载荷,避免刚性连接带来的轴系应力集中、轴承过早磨损等问题。从实际应用场景来看,这类结构广泛适配中小功率的传动链路,比如常规工业输送线的驱动端连接、中小型风机与电机的轴系对接、普通机床进给机构的动力传递,在存在小幅启动冲击、运行载荷有小幅波动的工况下,弹性元件的形变可以有效缓冲瞬时载荷峰值,保护动力端与负载端的核心部件不受冲击损伤。

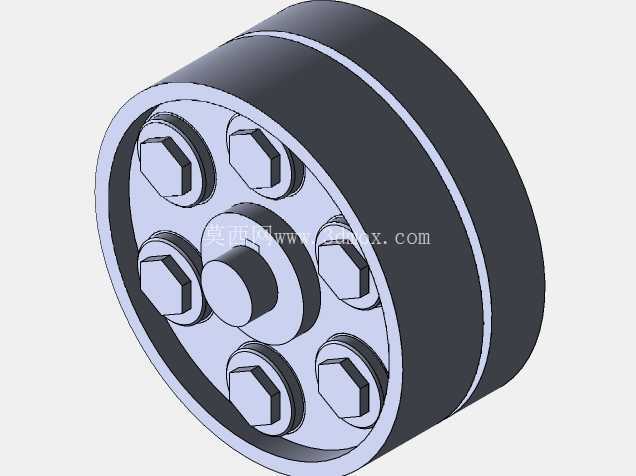

  从结构设计逻辑来看,该联轴器采用对称分布的柱销连接结构,六个带六角限位的柱销沿法兰端面圆周均布,这种均布设计可以让扭矩传递过程中每个柱销的受力保持均匀,避免局部载荷过大导致的柱销剪切失效。柱销外侧配套的弹性元件在传递扭矩的同时,允许两半联轴器之间存在微小的相对位移,以此补偿安装误差:当两轴存在径向偏差时,不同位置的弹性元件产生差异化的剪切形变,不会在轴端产生额外的径向附加载荷;当存在角向偏差时,弹性元件的扭转变形可以适配两轴的角度差,避免轴系出现憋劲的情况;轴向存在少量窜动时,弹性元件的轴向形变也能提供一定的补偿余量,不需要额外预留过大的轴向安装间隙。

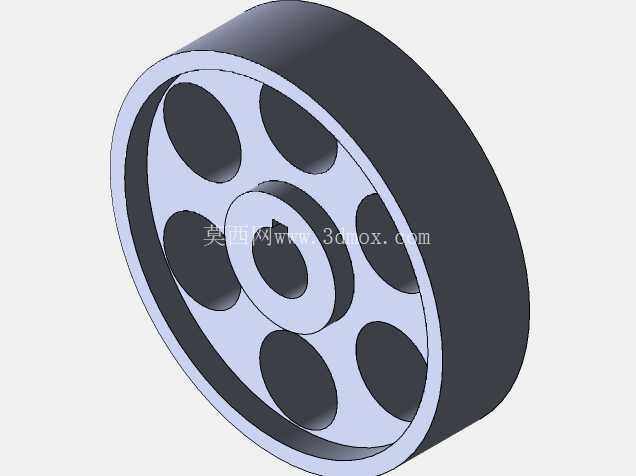

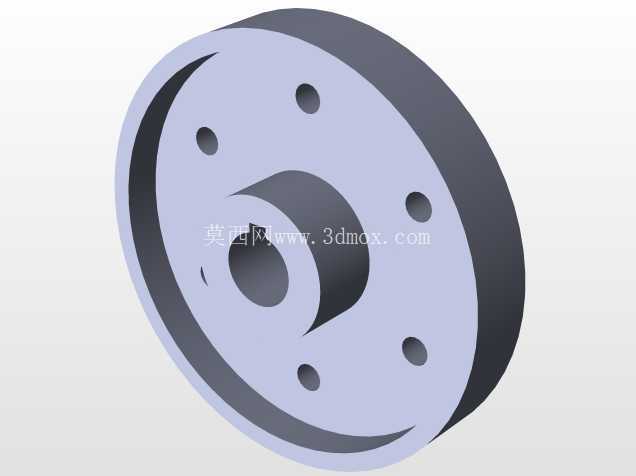

  从安装边界与尺寸适配角度来看,这类联轴器的安装基准为两端的轴孔,轴孔与传动轴采用过渡配合搭配键连接传递扭矩,安装时需要保证两半联轴器的端面间隙控制在弹性元件允许的形变范围内,间隙过大会导致柱销承受额外的轴向拉力,间隙过小则会在轴系热胀冷缩时出现端面顶死的问题。法兰外圆的尺寸决定了联轴器的最大回转半径,在设备布局时需要预留足够的径向安装空间,避免联轴器旋转时与周边的机架、护罩产生干涉;柱销的安装孔采用通孔设计,后期维护时不需要完全拆分两半联轴器,只需要拆下外侧的锁紧螺母即可更换磨损的弹性元件,大幅降低了现场维护的工作量与停机时间。

  设计过程中需要重点关注几个核心参数的匹配:首先是柱销的分布圆直径,这个尺寸直接决定了联轴器的扭矩传递能力,分布圆越大,相同柱销直径下能传递的扭矩上限越高,但对应的整体外径也会增大,需要根据安装空间做权衡;其次是弹性元件的硬度与厚度,硬度越高则缓冲性能越弱、传递扭矩的刚性越强,硬度越低则缓冲吸振效果越好,但过大的形变会导致传动精度下降,需要根据实际工况的载荷波动大小、传动精度要求做匹配;另外两半联轴器的同轴度公差需要控制在合理范围内,即使弹性元件可以补偿一定偏差,过大的初始安装偏差依然会导致弹性元件快速老化失效,缩短整体使用寿命。

  在实际选型应用中,这类联轴器不适合用于高速重载、传动精度要求极高的场合,比如高精度伺服传动、大功率重载破碎机的主传动链路,但在常规的通用工业传动场景中,其结构简单、维护方便、成本可控的优势十分明显,相比刚性凸缘联轴器,它对安装精度的要求更低,现场调试的容错率更高;相比膜片联轴器、波纹管联轴器等高精度弹性联轴器,它的采购成本更低,抗冲击载荷的能力更强,对恶劣工况的适应性更好,在没有极高传动精度要求的通用传动场景中是性价比极高的轴系连接方案。建模过程中需要注意柱销孔的位置度公差,六个柱销孔的角度偏差需要控制在允许范围内,否则安装时会出现柱销无法穿入、个别柱销提前受力的问题;轴孔的键槽尺寸需要与对应轴的键尺寸匹配,避免键连接出现间隙导致的传动冲击;法兰端面的垂直度公差也需要严格控制,保证安装后两半联轴器的端面平行度符合要求,避免弹性元件出现偏磨的情况。
