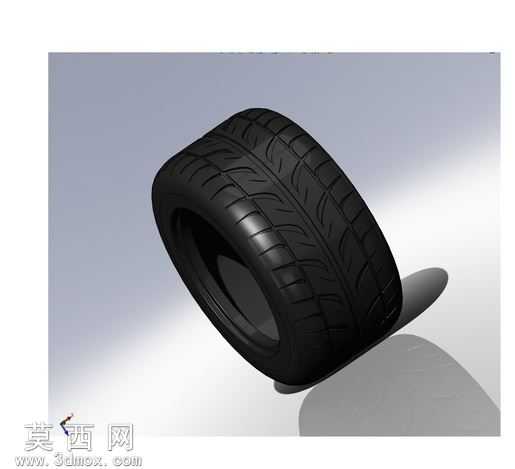

乘用车民用子午线轮胎三维建模作品

本作品为乘用车配套的民用子午线轮胎三维建模成果，建模过程围绕真实轮胎的生产结构与外观特征展开，首先基于市面主流家用轿车轮胎的实测尺寸比例搭建基础轮廓，通过旋转凸台指令生成轮胎的基础胎体曲面，精准把控胎侧的弧形过渡角度，还原真实轮胎安装后与轮辋贴合的胎圈部位厚度与弧度，确保整体比例符合16寸家用轿车轮胎的实际尺寸规范。建模过程中重点处理胎面花纹结构，采用分区建模的思路，先绘制单节距的花纹沟槽草图，通过拉伸切除指令生成纵向主排水沟槽，再细化横向的辅助排水槽与花纹块边缘的倒角结构，针对花纹块表面的细纹防滑结构，采用阵列结合草图驱动的方式完成全周排布，既保证花纹的节距排列符合真实轮胎的降噪设计逻辑，也避免了全模型特征过多导致的运算卡顿问题。材质渲染阶段，针对轮胎的橡胶材质特性，调整材质的漫反射颜色为哑光深黑色，适度添加低数值的粗糙度参数模拟橡胶表面的细微磨砂质感，在胎侧的标识区域单独分配材质，模拟胎侧印刷标识的轻微光泽差异，同时在胎圈与轮辋接触的位置添加细微的磨损质感，提升模型的真实度。结构设计上还原了子午线轮胎的胎体层级特征，在胎面下方预留了带束层的结构示意空间，胎侧部位做了适度的厚度减薄处理，符合真实轮胎胎侧柔韧、胎面坚挺的结构特性。整体建模过程严格遵循实物的装配逻辑，确保轮胎模型可以直接适配同尺寸的轮辋模型完成车轮总成装配，可用于汽车整车装配演示、车辆渲染场景搭建、轮胎结构教学演示等多个场景，模型的曲面连续性达到G2级别，无破面、重叠面等建模问题，渲染输出的效果能够清晰展现轮胎的花纹细节与橡胶材质质感，完整还原民用轿车轮胎的外观与结构特征。
