豪华游艇触控式舱门控制系统设计方案

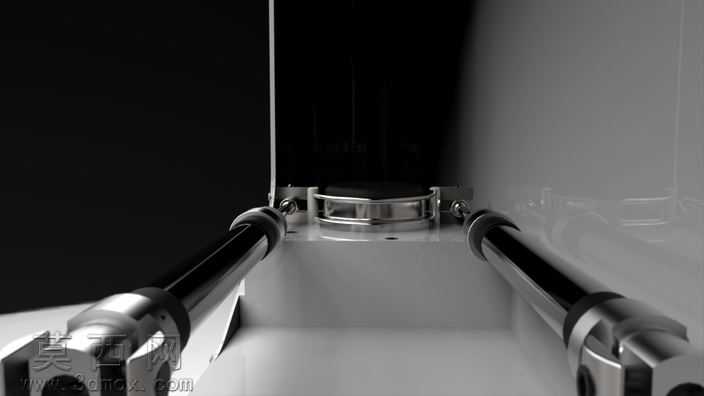

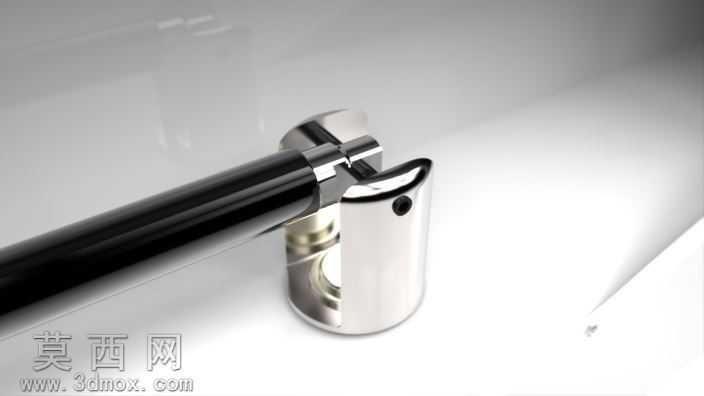

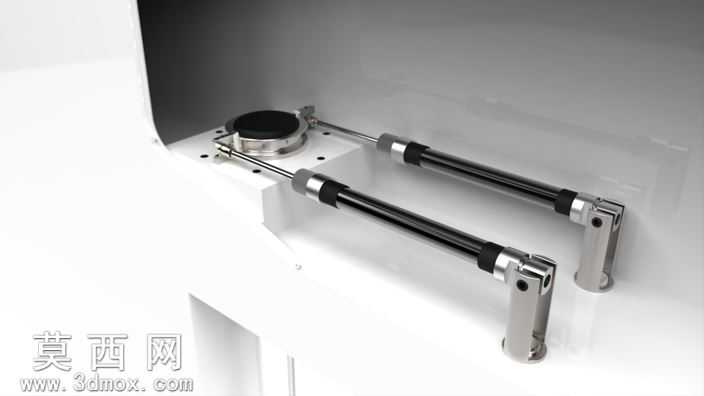

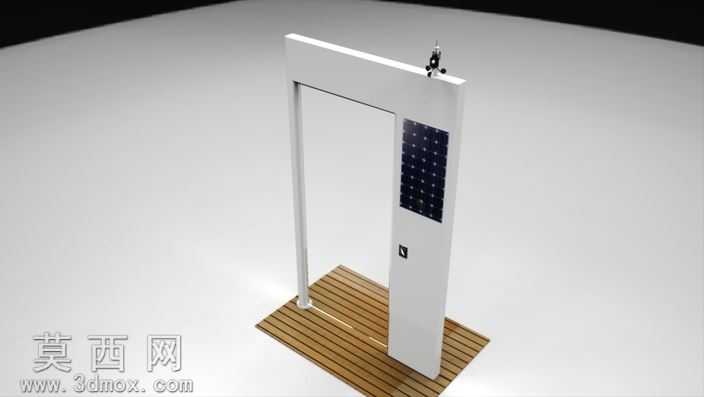

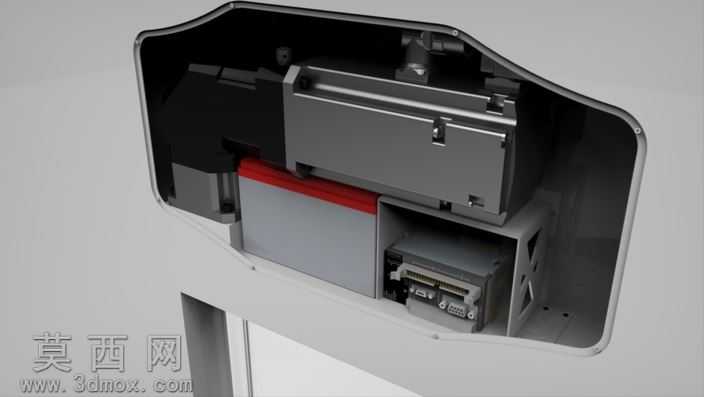

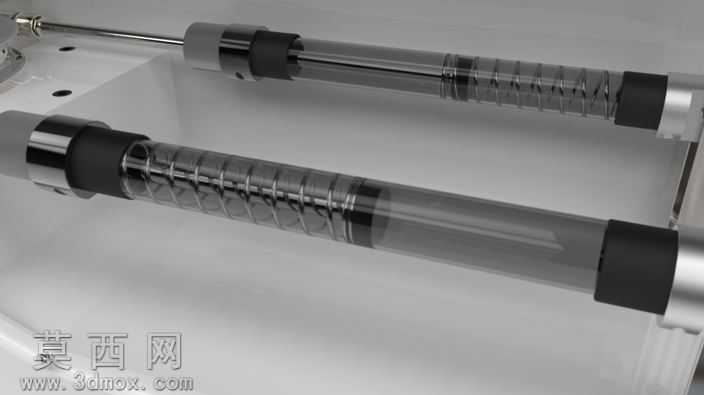

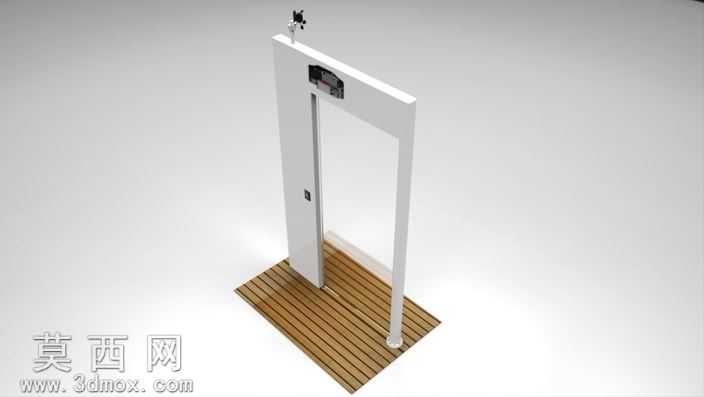

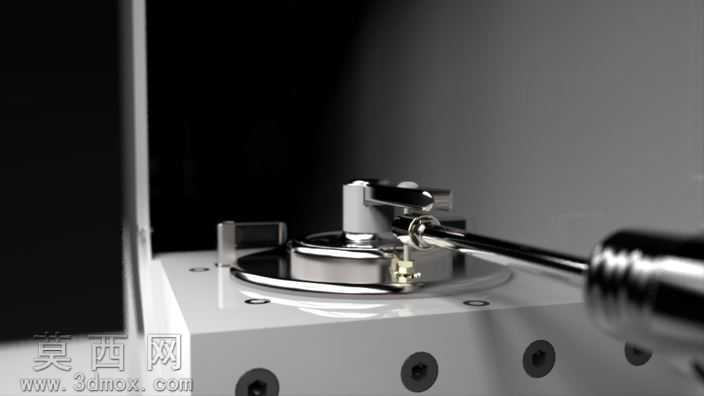

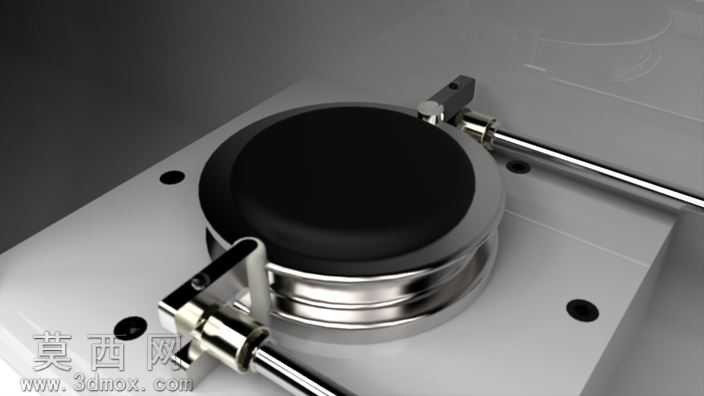

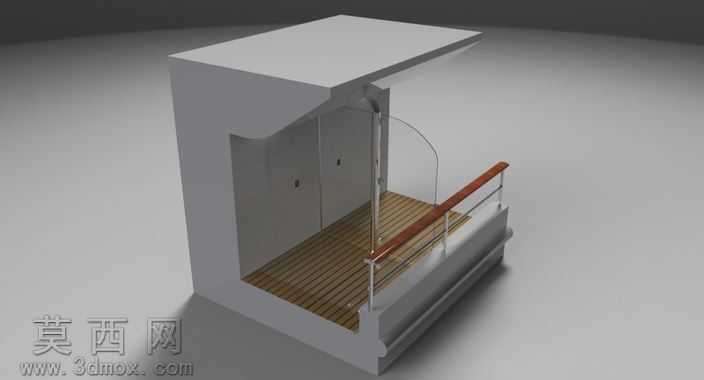

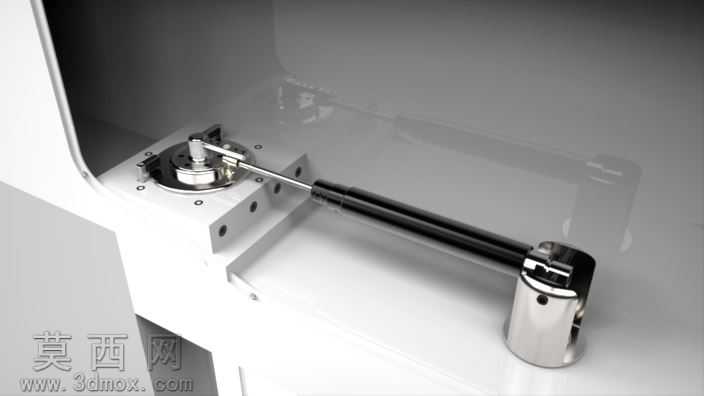

本作品为适配豪华巨型游艇打造的开放式舱门控制系统三维设计方案，通过三维建模软件完成全结构参数化搭建，共规划三个差异化版本的舱门结构，所有变体结构均不会破坏游艇原有外观的流畅性，舱门开合的执行机构全部做隐藏式内嵌处理，从外部无法观察到机械传动结构，充分保障游艇外观的豪华整体性。建模过程中针对不同版本的传动结构做了精细化还原：第一版为单门缸结构，采用空气阻尼器或液压牛顿流体作为缓冲执行元件，建模时对阻尼元件的安装位、传动连杆的配合公差做了精准设定，保障开合过程的平缓无冲击；第二版为双门缸结构，额外适配弹簧缓冲组件，建模时还原了弹簧筒、弹簧反应面的装配关系，当舱门开启到预设位置时，对侧安装的弹簧组件会形成反向阻尼，抵消强风、意外外力对舱门开合的冲击，避免结构磕碰损坏；第三版为电气化豪华开启系统，搭载PLC控制模块，建模时整合了风速传感器、太阳能电池板、风速计的安装位，可根据实时风力、舱外温度、乘客通行需求自动调整舱门开合角度，同时预留了垂直轴风力发电机、太阳能循环充电模块的装配接口，实现系统的绿色低耗运行。模型渲染阶段采用高还原度材质表现：所有外露结构件采用316不锈钢材质，调整金属粗糙度参数模拟游艇专用不锈钢的哑光抗腐蚀质感，触控式控制面板采用半透磨砂玻璃搭配黑色高亮边框材质，还原豪华游艇内饰的精致质感，舱门密封胶条采用软质橡胶材质，调整漫反射参数模拟橡胶的哑光防滑特性。设计过程中充分考虑安装适配性，整套系统既可以安装在游艇顶部结构，也可以适配船体底部安装场景，触控面板除基础开合控制功能外，还可集成舱内灯光调节、靠港提示等拓展功能，所有零部件均做了模块化拆分建模，可直接导出用于生产加工的结构图纸，也可用于游艇方案的可视化演示。
