塑料瓶破碎计数一体化处理设备结构

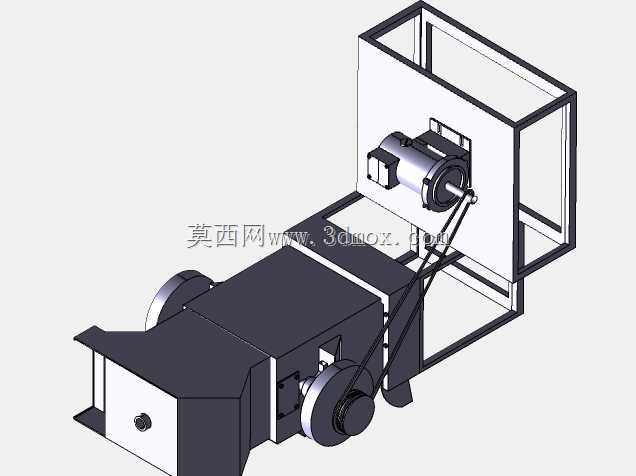

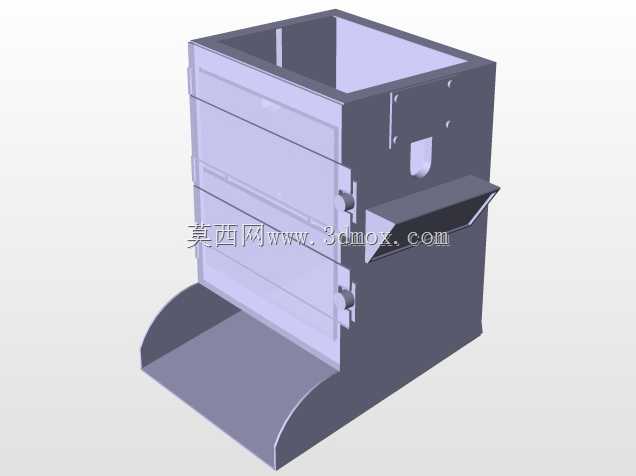

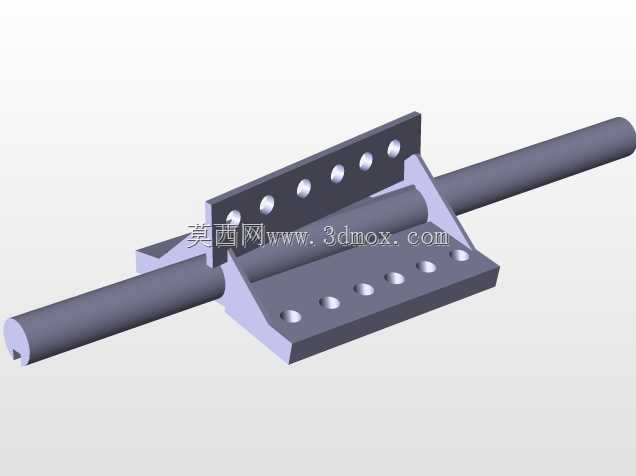

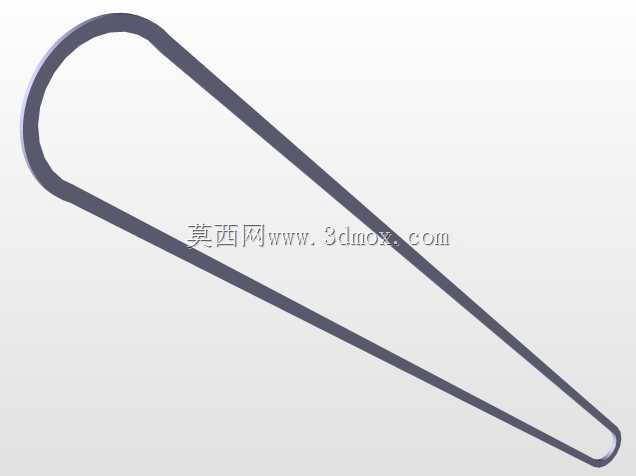

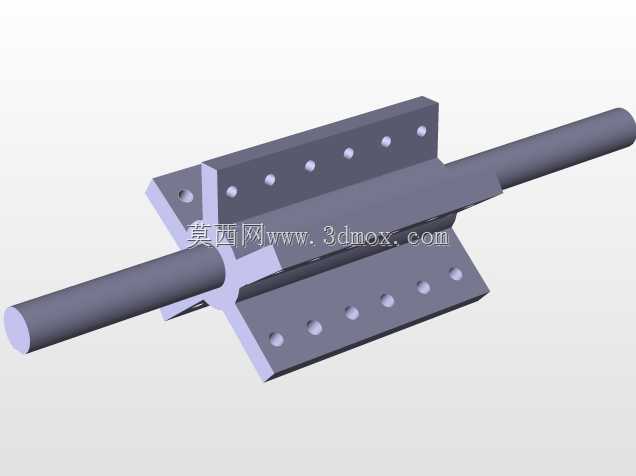

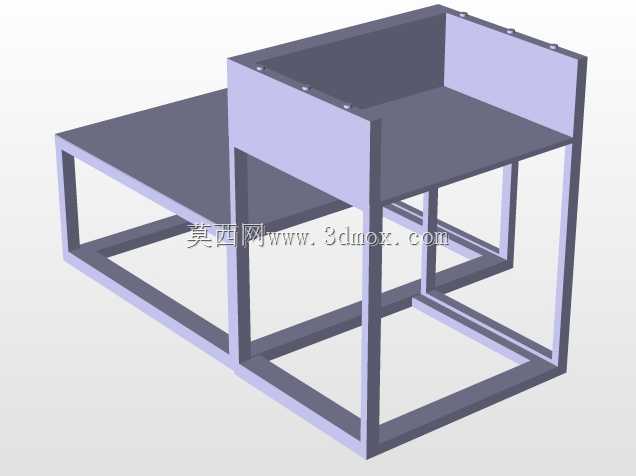

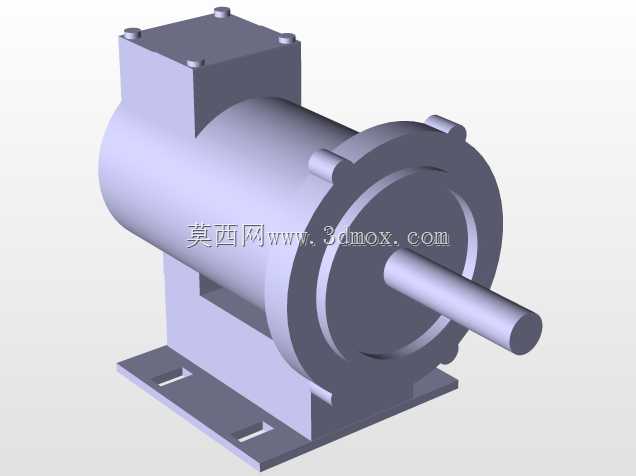

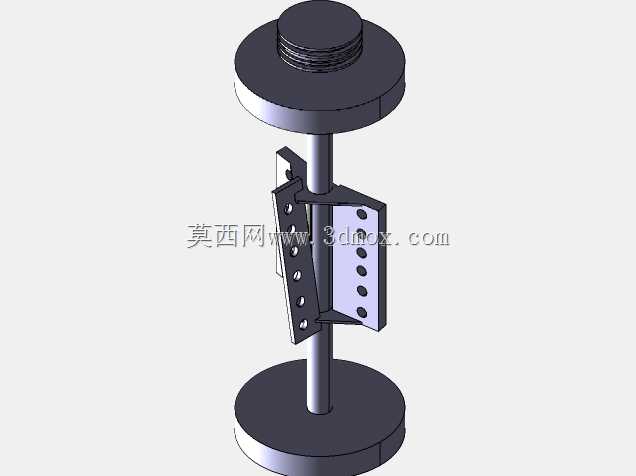

在社区废品回收站点、小型塑料再生预处理车间的日常作业场景里，零散废弃塑料瓶的计数统计与破碎减容一直是占用人工较多的环节，传统作业模式需要人工先清点归集的塑料瓶数量，再统一送入破碎设备处理，不仅效率偏低，人工计数的误差也会影响回收台账的统计准确性，这款设备正是针对这类分散式回收场景的实际痛点做的结构设计。设备整体采用框架式方管焊接机架作为承载主体，机架的安装边界充分考虑了小型作业场地的摆放需求，整体占地尺寸控制在常规手推作业设备的适配范围内，底部预留的脚轮安装位可根据使用需求选配移动轮组，方便在站点内不同工位间转移，不需要额外做复杂的地基固定，适配场地灵活度较高。从功能布局上看，设备将进料破碎单元与计数检测单元做了集成化设计，进料端采用敞口斜向导料结构，操作人员可直接将归集的塑料瓶投入进料口，导料板的倾斜角度经过反复校核，既能够保证塑料瓶依靠自重顺利滑入破碎腔，又不会出现物料卡滞、反溅的情况；破碎腔内部采用动刀与定刀配合的剪切结构，传动部分通过皮带轮组连接驱动电机，皮带传动的设计既能够缓冲破碎作业时的冲击载荷，也方便后期根据处理物料的硬度调整传动比，匹配不同的作业转速需求。计数模块布置在破碎腔的出料侧，当破碎后的塑料碎块经过检测区域时，传感单元会同步完成计数统计，不需要额外在前端增设单独的计数工位，整个处理流程从投料到破碎、计数可以连贯完成，单台设备仅需一名操作人员即可完成全部作业，大幅降低了零散塑料瓶处理环节的人工投入。设计过程中充分考虑了小型回收站点的维护需求，设备的侧护板采用快拆式螺栓固定，日常清理破碎腔、更换磨损刀片时不需要完全拆解机架，传动皮带的张紧结构布置在机架外侧，调整张紧度时不需要拆开护罩，日常维护的操作门槛较低。驱动电机安装在机架的上部独立仓室内，与破碎作业区域做了物理分隔，能够避免破碎过程中产生的塑料碎屑飞溅到电机散热片上，减少电机因散热不良引发的故障，延长核心动力部件的使用寿命。出料端采用敞口式落料设计，破碎计数完成的塑料碎块可直接落入下方的收集袋或者周转箱内，不需要额外增设输送结构，进一步压缩了设备的整体体积与制造成本，适配小规模回收作业的成本投入预期。
