卧式滚筒式全自动洗米设备结构设计

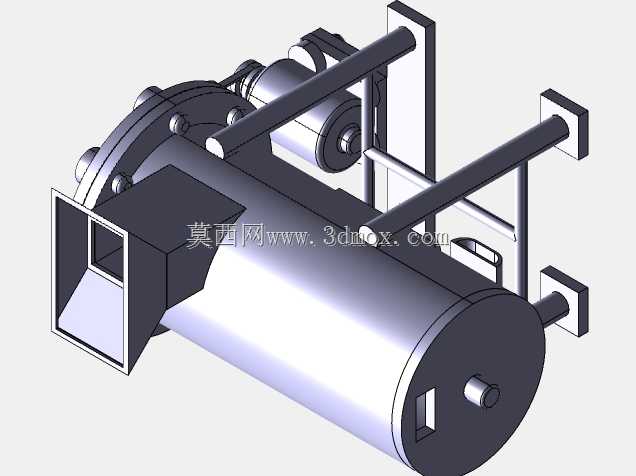

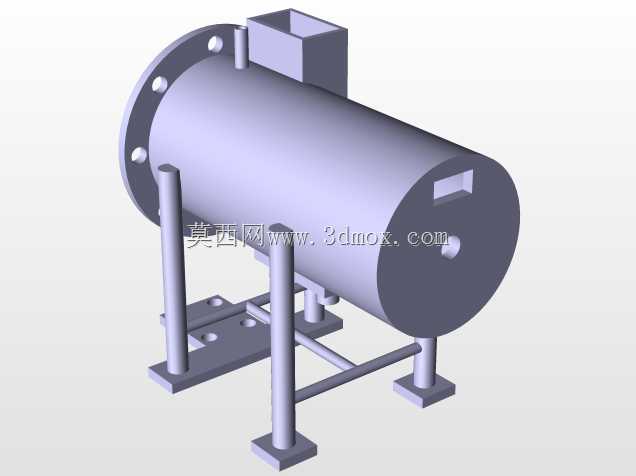

该卧式滚筒洗米设备主要适配规模化餐饮配送中心、大型食品加工厂、中央厨房的大米预处理工序，可完成批量大米的淘洗、除杂、沥干作业，替代传统人工淘洗模式，降低作业人员劳动强度，同时避免人工淘洗过程中出现的清洗不均、碎米率过高、杂质残留等问题。设备主体采用卧式横置滚筒结构作为核心作业腔体，滚筒侧壁开设细密沥水孔，孔径控制在1.2mm左右，既可以保证淘洗水快速排出，又能避免完整米粒随水流流失，滚筒内部设置螺旋导料筋，在滚筒低速转动过程中，可带动米粒不断翻滚摩擦，去除米粒表面附着的米糠、浮尘，同时将密度较大的砂石等杂质沉降至滚筒底部的集杂槽内，实现米、杂、水的有效分离。进料端采用方形敞口溜槽结构，溜槽与滚筒进料口做圆弧过渡衔接，可直接对接上游储米仓的出料口，也可配合人工倒料作业，溜槽侧壁设置观察口，可实时观察进料状态，避免进料过快造成滚筒内部堵塞。设备的支撑机架采用方管焊接成型，机架上设置两组托轮组件承托滚筒外壁的滚圈，同时在滚筒一端设置驱动连接位，可配套减速电机带动滚筒以15-20r/min的转速转动，机架侧面设置横向安装支耳，支耳上预留螺栓安装孔，可直接将设备固定在作业平台的预埋钢板上，安装时需保证滚筒轴线水平度偏差不超过1/1000，避免运行过程中出现物料偏载、设备异响等问题。设备的进水组件设置在滚筒上方的横向支架上，沿滚筒轴向布置多个喷淋头，可在滚筒转动过程中持续向内部注入清水，喷淋角度可根据实际淘洗需求调整，保证水流能够覆盖滚筒内所有物料区域，淘洗后的污水从滚筒下部的沥水孔排出，可配套集水槽接入厂区污水处理管网。出料端设置可翻转挡料板，当淘洗作业完成后，调整滚筒转动方向，内部螺旋导料筋即可将淘洗完成的米粒从出料口推出，挡料板可根据出料速度调整开合角度，控制出料流量，避免米粒洒落。整体结构设计充分考虑食品加工场景的卫生要求，所有与物料接触的部件均采用光滑表面处理，无卫生死角，可快速完成日常清洁与维护，设备整体占地尺寸适配多数中央厨房的预处理车间布局，无需额外改造作业场地即可完成安装调试，运行过程中噪音控制在75dB以内，不会对车间作业环境造成额外干扰。
