畜牧场用自动投喂饲养设备结构设计

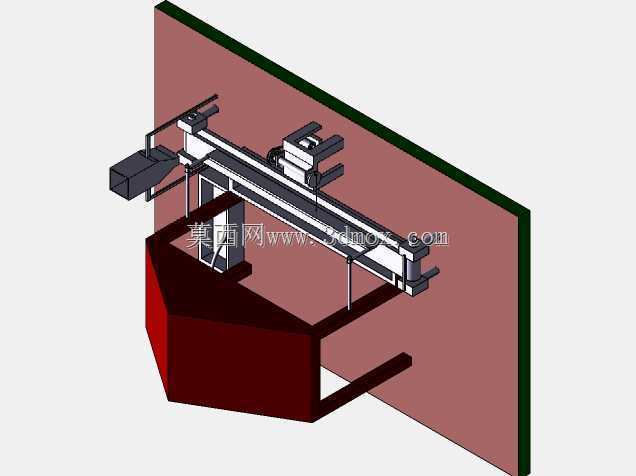

　　这套自动饲养设备的三维结构，核心面向规模化肉牛、肉羊圈养场景设计，解决传统人工投喂过程中劳动强度大、投料量不均、作业时间受限于人工作息的实际痛点。从结构布局来看，设备采用壁挂式桁架行走方案，将纵向行走导轨固定在圈舍侧墙的预埋安装面上，相比地面铺设轨道的方案，能够避免圈舍内粪污、垫料对轨道运行的干扰，同时不占用圈舍地面的牲畜活动空间，也不会干扰清粪设备的通行作业。

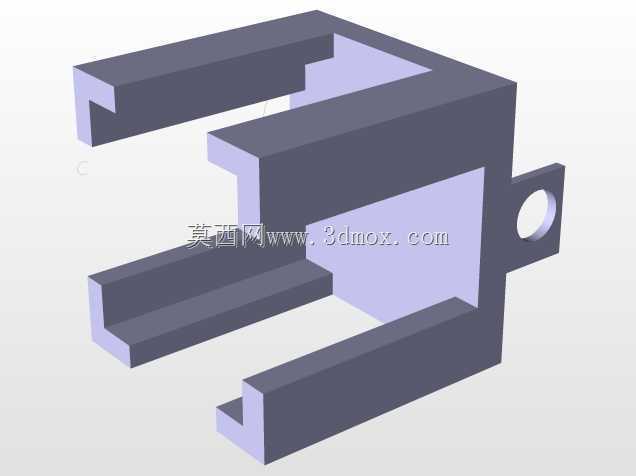

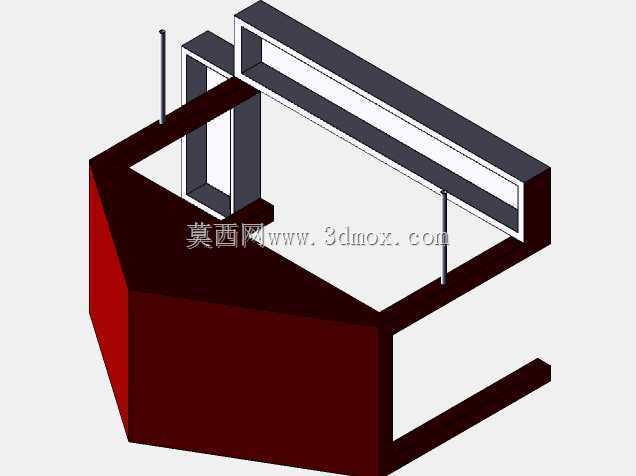

　　横向移动的投料滑车搭载在纵向桁架的横梁导轨上，滑车末端集成出料控制机构，可根据不同圈栏的存栏量调整单次下料量，投料过程中沿纵向导轨逐栏移动，到达对应栏位后横向伸出出料口，将饲料精准投放至栏位前端的食槽区域，避免饲料撒落至食槽外造成浪费。设备底部配套的V型料仓结构，采用大倾角斜壁设计，能够保证颗粒饲料、青贮碎料等不同性状的饲喂物料依靠自重顺畅滑落到出料输送端，不会出现物料架桥、堵料的情况，料仓的敞口上沿设计方便上料设备从圈舍通道侧直接补料，无需额外搭建高位上料平台。

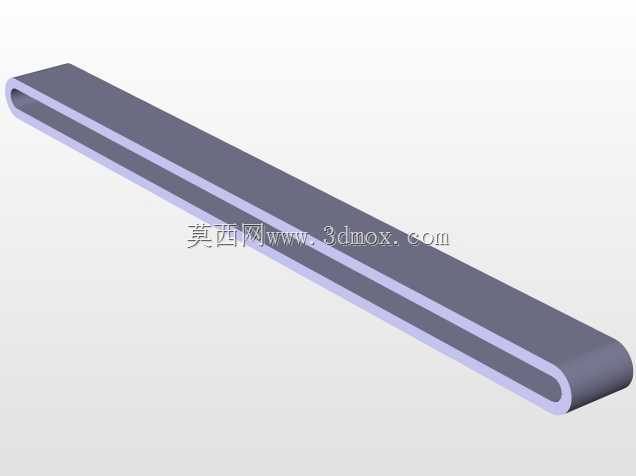

　　从设计思路上，整套设备的运动部件全部做了抬高布置，所有驱动电机、传动带、导轨滑块的安装位置都距离地面1.2米以上，既能够避免牲畜触碰造成设备损坏或牲畜受伤，也能减少圈舍内高湿度、高腐蚀气体对运动部件的侵蚀，延长维护周期。桁架主体采用标准矩形钢管焊接成型，安装时通过膨胀螺栓与墙面的预埋钢板固定，单段桁架的最大长度适配常规圈舍6米的栏位间距，可根据圈舍总长度拼接多段桁架，安装边界可覆盖整排圈栏的所有食槽位置，不需要为不同栏位单独配置投料设备。

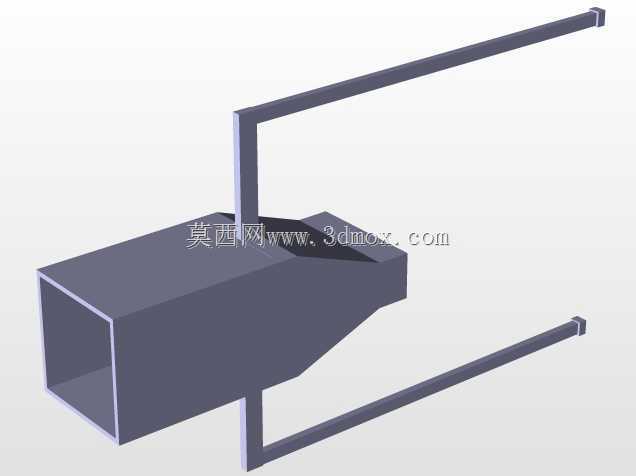

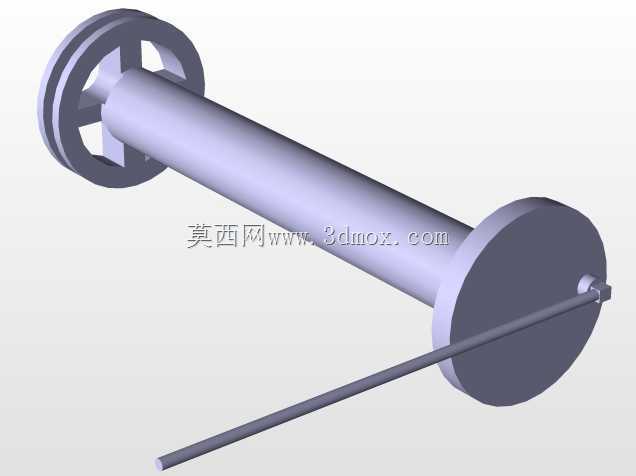

　　滑车的横向移动行程经过精准核算，伸出后出料口的末端刚好对准食槽的中心位置，收回后不超出桁架的侧面轮廓，不会在纵向移动时刮碰圈栏的护栏结构。纵向行走的驱动轮采用包胶材质，配合导轨面的防滑处理，即使在圈舍内偶尔有少量粉尘附着的情况下，也不会出现行走打滑、定位偏移的问题，保证每个栏位的投料位置误差控制在5厘米以内。出料控制采用闸板阀结构，通过调整闸板的开启高度控制下料流量，可适配不同粒径的饲料，从粉状精料到3厘米长度的青贮秸秆段都能顺畅出料，不会出现卡料情况。

　　考虑到圈舍内的冲洗消毒需求，设备的所有外露结构件表面都做了喷塑防腐处理，电控元件的防护等级达到IP65，可直接承受高压水枪冲洗，不会出现电路短路、结构锈蚀的问题。料仓的内壁做了光滑打磨处理，减少饲料残留，避免残留饲料霉变影响饲喂安全，料仓底部设置了快速清理口，在更换饲料品类或者长期停用时，可打开清理口彻底排空仓内残余物料。整套设备的运行逻辑可匹配圈舍的饲喂时间表，到设定时间自动启动完成全栏投料作业，不需要人工现场操作，单次整排栏位的投料作业时间仅为人工投喂的五分之一，能够大幅降低规模化养殖的人工成本，同时保证每栏的投料量一致，避免人工投喂时出现的采食不均问题。
