卧式金属熔化马弗炉三维结构设计

　　在中小型金属熔炼、实验室小批量金属热处理以及小型铸造作坊的生产场景里，这类卧式结构的马弗炉是非常实用的热加工设备，主要承担低熔点有色金属的熔化、小型工件的退火、淬火前的加热工序，相比立式炉体，卧式结构在取放熔融金属、装卸待加热工件时操作空间更开阔，操作人员不需要俯身探入炉腔，作业安全性和操作便利性都有明显提升。从结构设计来看，整个炉体采用卧式圆柱筒体作为主体承载结构，圆柱形态的炉壳在承受内部高温带来的热膨胀应力时，受力分布比方形壳体更均匀，不需要额外布置过多的加强筋就能保证壳体结构强度，同时圆柱内壁的耐火材料砌筑难度更低，接缝处的密封处理更容易做到位，能有效减少炉内热量向外散失，降低设备运行时的能耗。

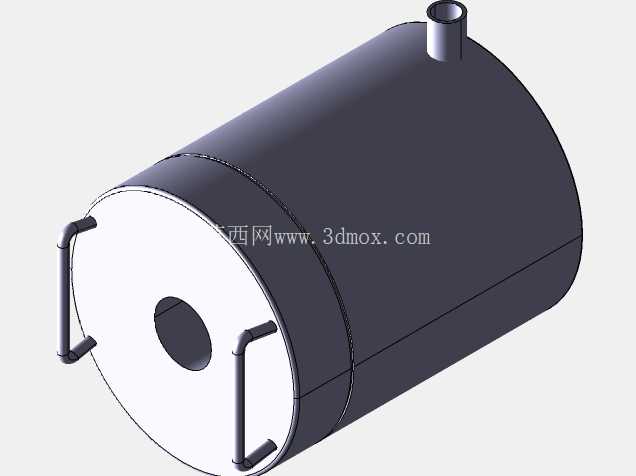

　　炉体一端设置了圆形的炉门开口，开口尺寸经过匹配设计，既能够满足常规小型坩埚的进出需求，也不会因为开口过大导致开门时热量流失过快，炉门配套的三个金属把手采用弯折式圆钢结构，安装位置沿炉门端面均匀分布，操作人员可以从多个角度抓握开关炉门，把手与炉门面板之间预留了足够的隔热间隙，避免高温传导导致把手烫伤操作人员。炉体顶部设置的排气短管，主要用于排出金属熔化过程中产生的烟气、少量金属氧化挥发物以及炉内的膨胀热空气，排气接口采用标准圆柱管结构，后续可以直接对接车间的排烟管道，不需要额外做转接结构设计，安装适配性较强。炉体底部的支撑结构采用一体化的支腿设计，支腿与炉壳之间采用焊接连接，支腿的高度经过合理设置，让炉腔中心距离操作地面的高度保持在人体工学合适区间，操作人员进行投料、搅拌熔融金属、观察熔化状态的时候不需要过度弯腰或者抬臂，长时间作业的疲劳度更低。在设计思路上，这款马弗炉优先考虑了小型热加工场景的实用性，没有设置复杂的外置辅助结构，整体外形简洁规整，安装时只需要保证底部支腿水平放置在平整的硬化地面即可，不需要额外做预埋地脚螺栓固定，设备的移动和转场都比较方便，适合小型加工点灵活布置生产线的需求。

　　炉体的外形尺寸控制比较紧凑，整体长度和直径的比例经过优化，既保证了内部炉腔有足够的容积放置坩埚和待熔金属，也不会因为炉体过长导致占地面积过大，对于车间面积有限的小型加工场所非常友好。炉壳采用钢板卷焊成型，焊缝位置沿筒体轴向和环向均匀布置，焊接完成后做了气密性处理，能够避免炉内高温气体从焊缝处泄漏，炉壳内壁预留了足够的耐火材料和保温层安装厚度，保温层采用分层铺设的结构，靠近炉腔的一侧采用耐高温的耐火材料，靠近外壳的一侧采用导热系数更低的保温材料，在保证炉内能够达到金属熔化所需温度的同时，把炉壳外表面温度控制在安全范围内，避免操作人员误触造成烫伤。

　　炉门与炉体开口之间采用锥面配合结构，关闭炉门时能够依靠炉门自身的重量实现初步密封，后续可以根据使用需求在炉门边缘增加密封填料，进一步减少热量散失。在实际使用过程中，这类马弗炉可以配合不同材质的坩埚使用，熔化铝、锌、铅等低熔点有色金属，也可以用于小批量金属工件的正火、回火等热处理工序，适用场景比较广泛。从三维建模的角度来看，这款模型完整还原了设备的外部结构特征，各个部件的装配关系清晰，筒体、炉门、把手、排气口、支腿的比例协调，没有出现结构干涉的问题，对于需要做小型热加工车间布局设计、熔炼设备选型参考、工业炉结构教学演示的从业者来说，能够提供比较直观的结构参考。设备的安装边界也比较清晰，整体外轮廓没有突出的尖锐结构，布置设备的时候只需要在炉门一侧预留足够的操作空间，满足操作人员开关炉门、取放工件和坩埚的操作距离即可，顶部排气口位置需要预留对接排烟管道的空间，设备两侧不需要预留过多的检修空间，日常维护只需要定期检查炉门密封情况、排气口通畅情况以及炉壳的锈蚀情况即可，维护难度较低。
