小型自动抽油装置结构设计方案

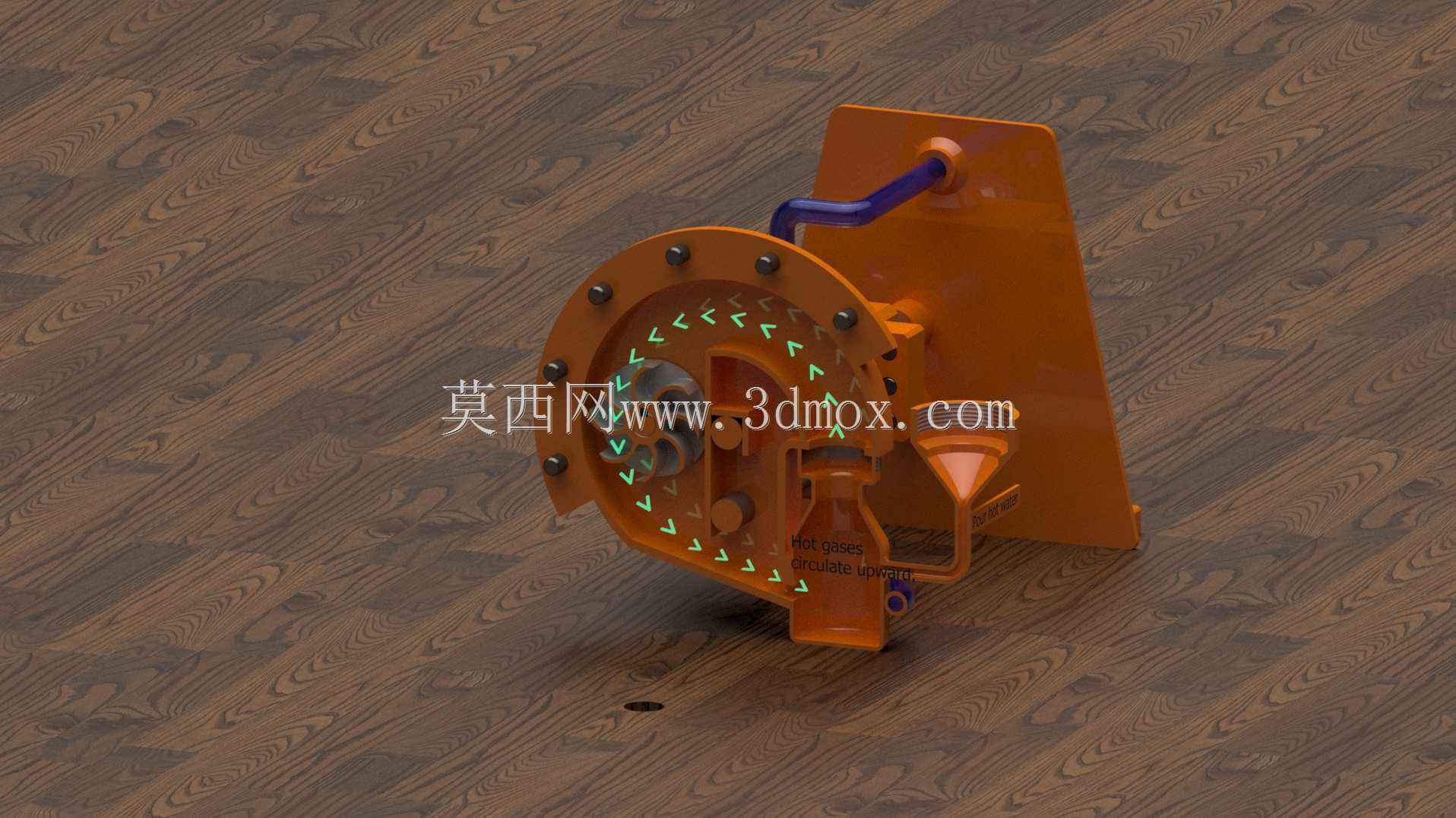

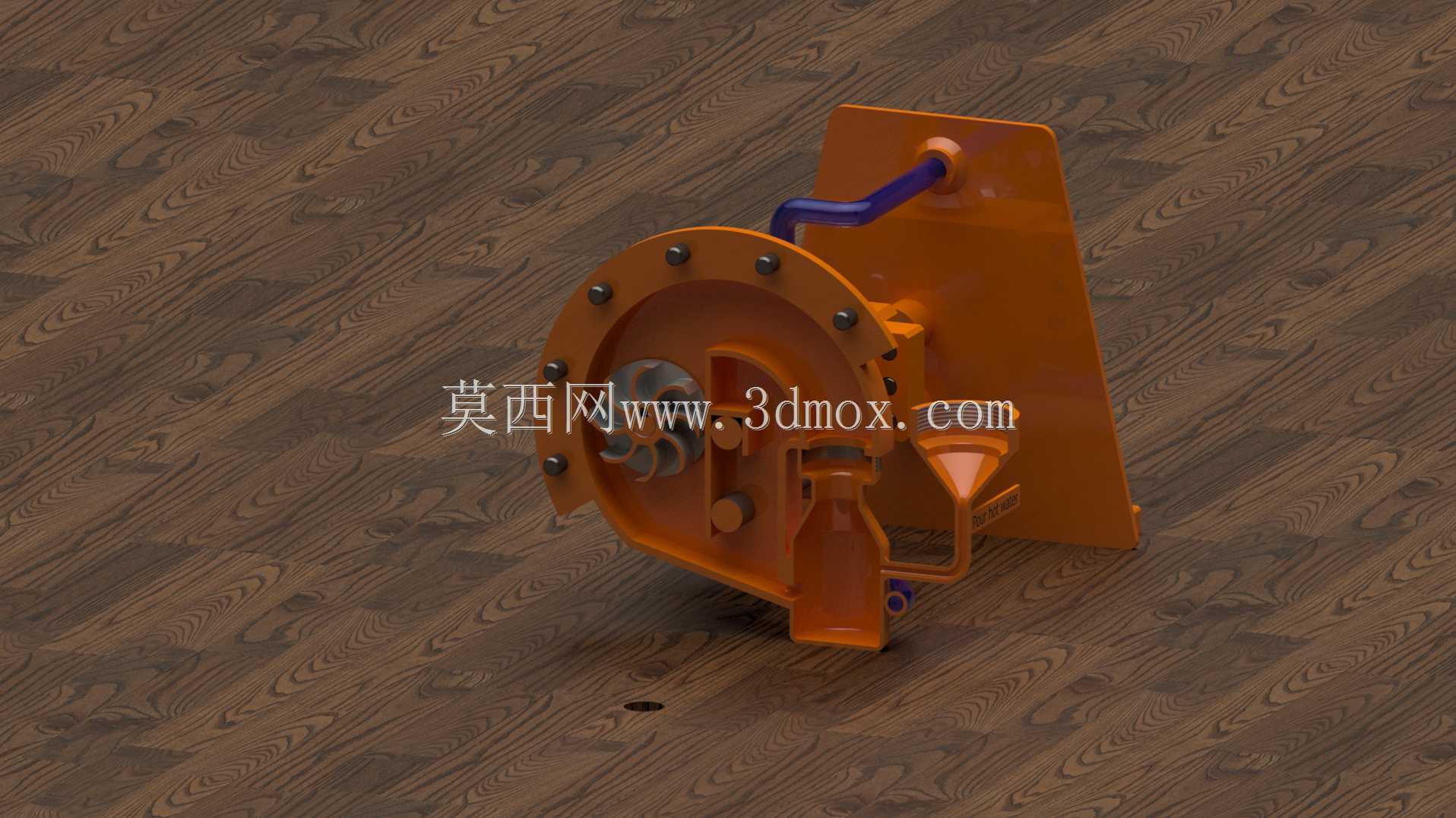

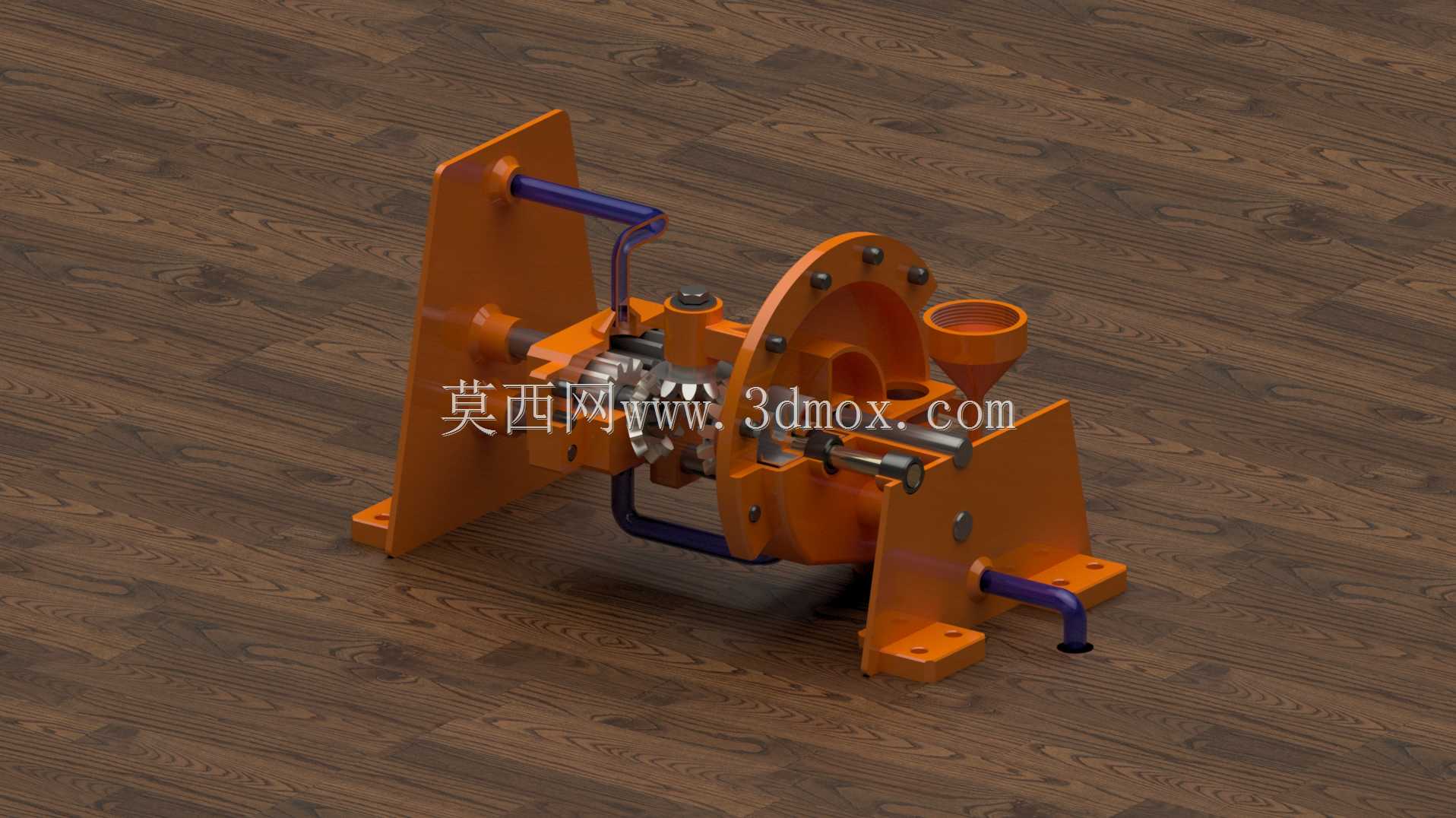

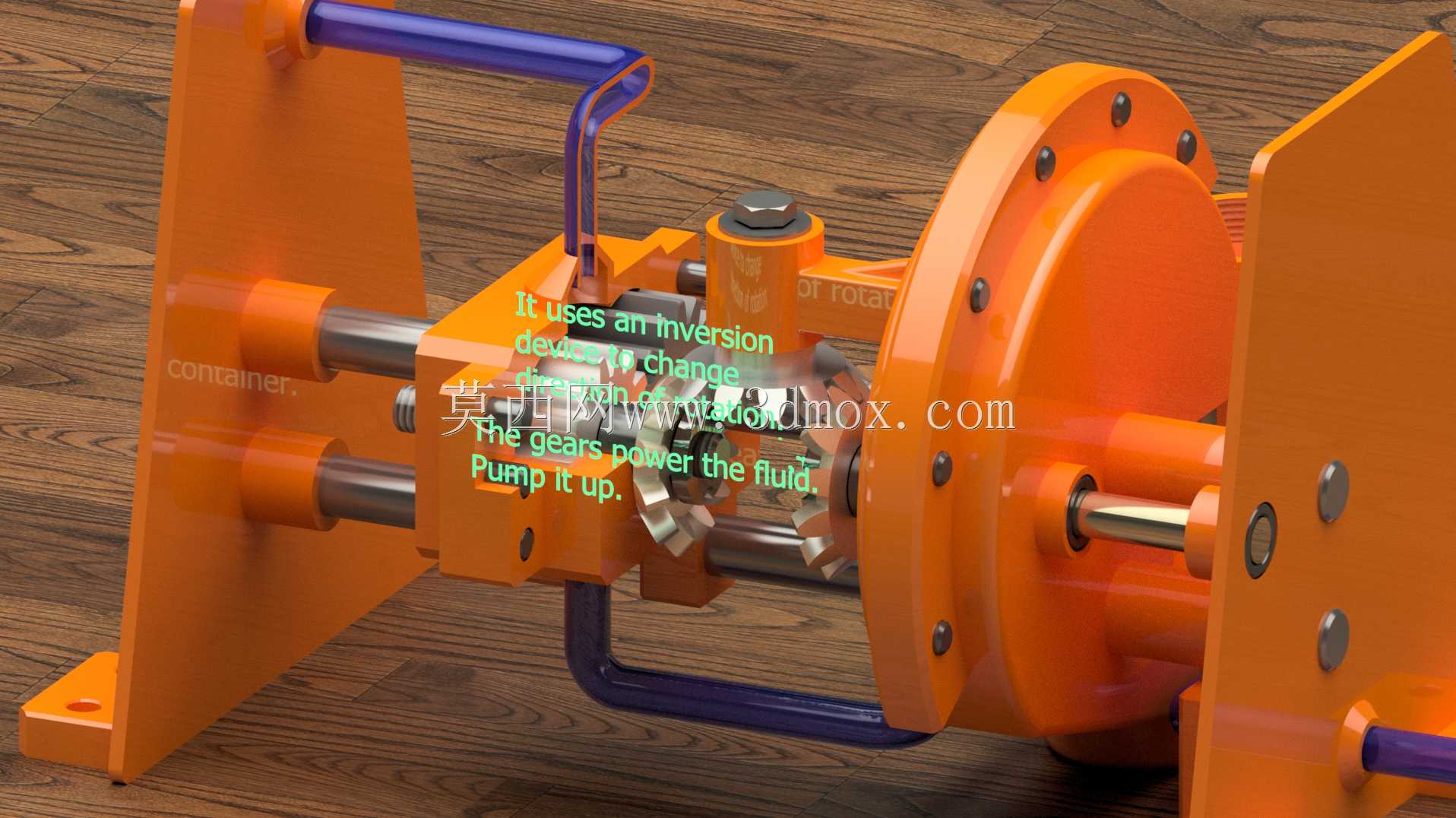

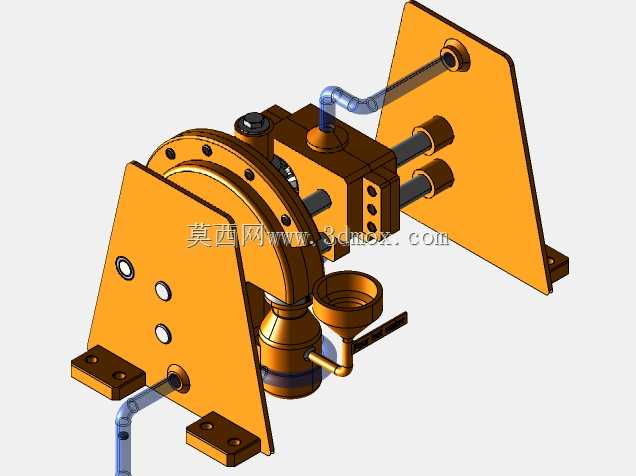

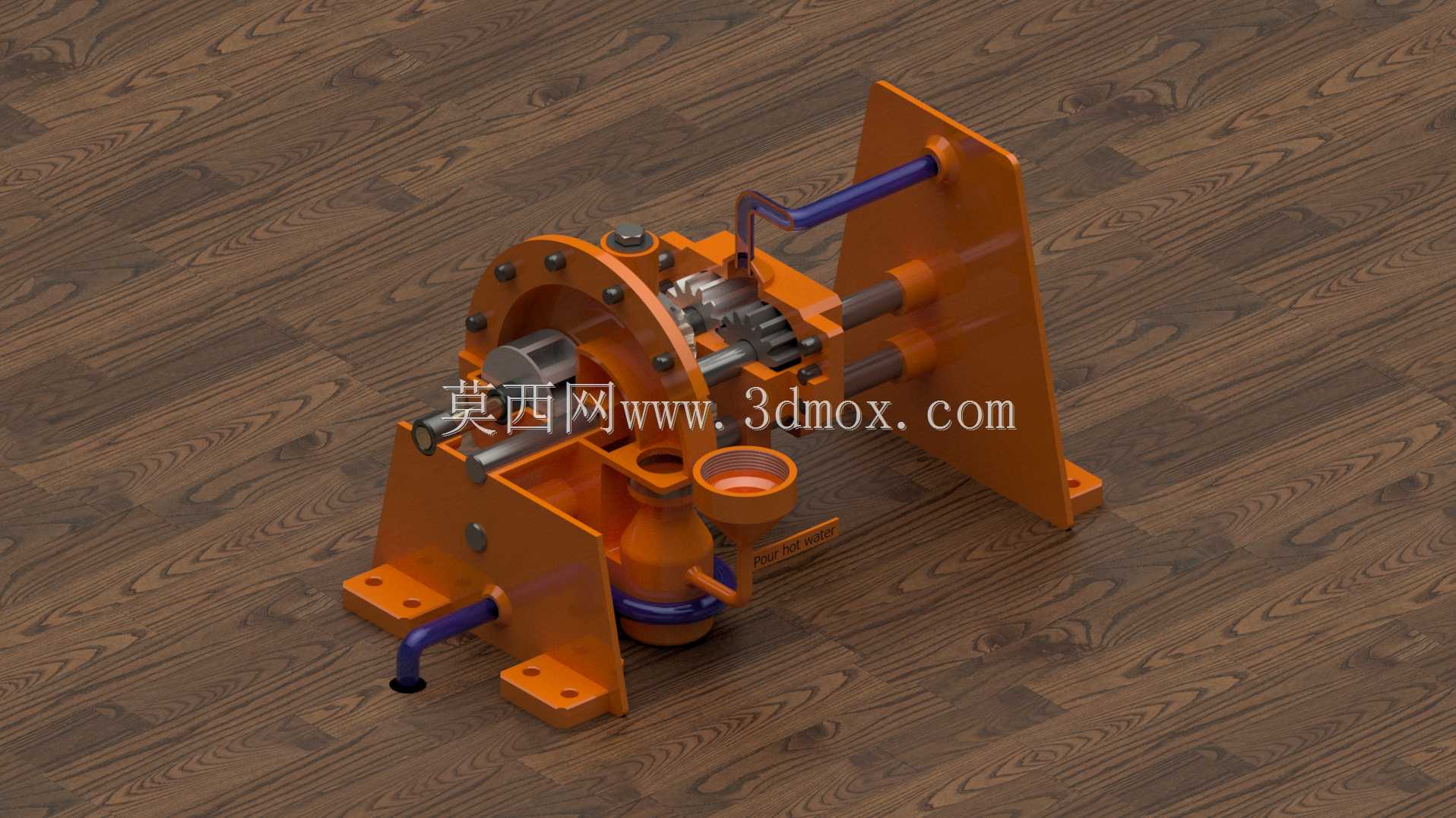

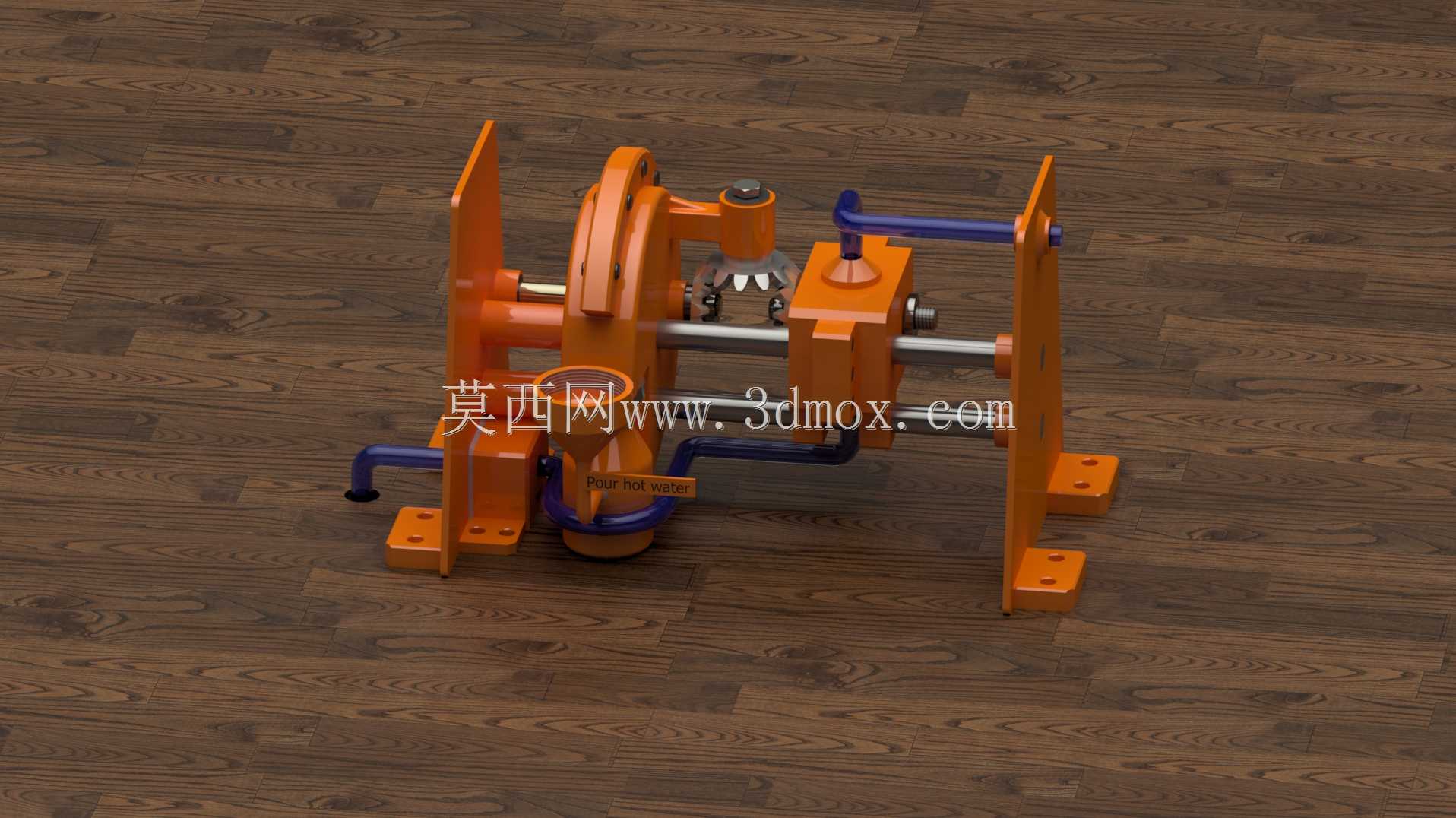

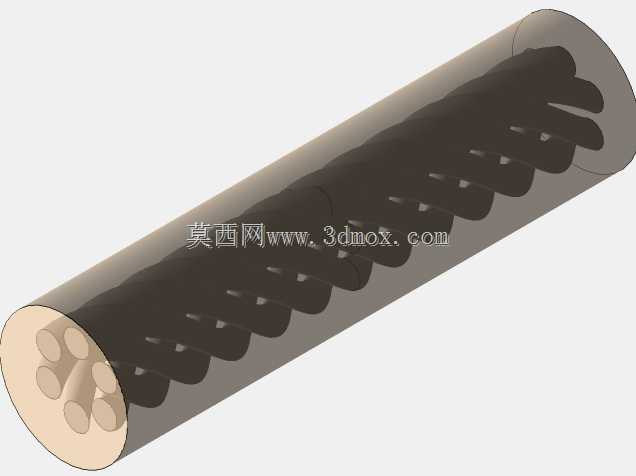

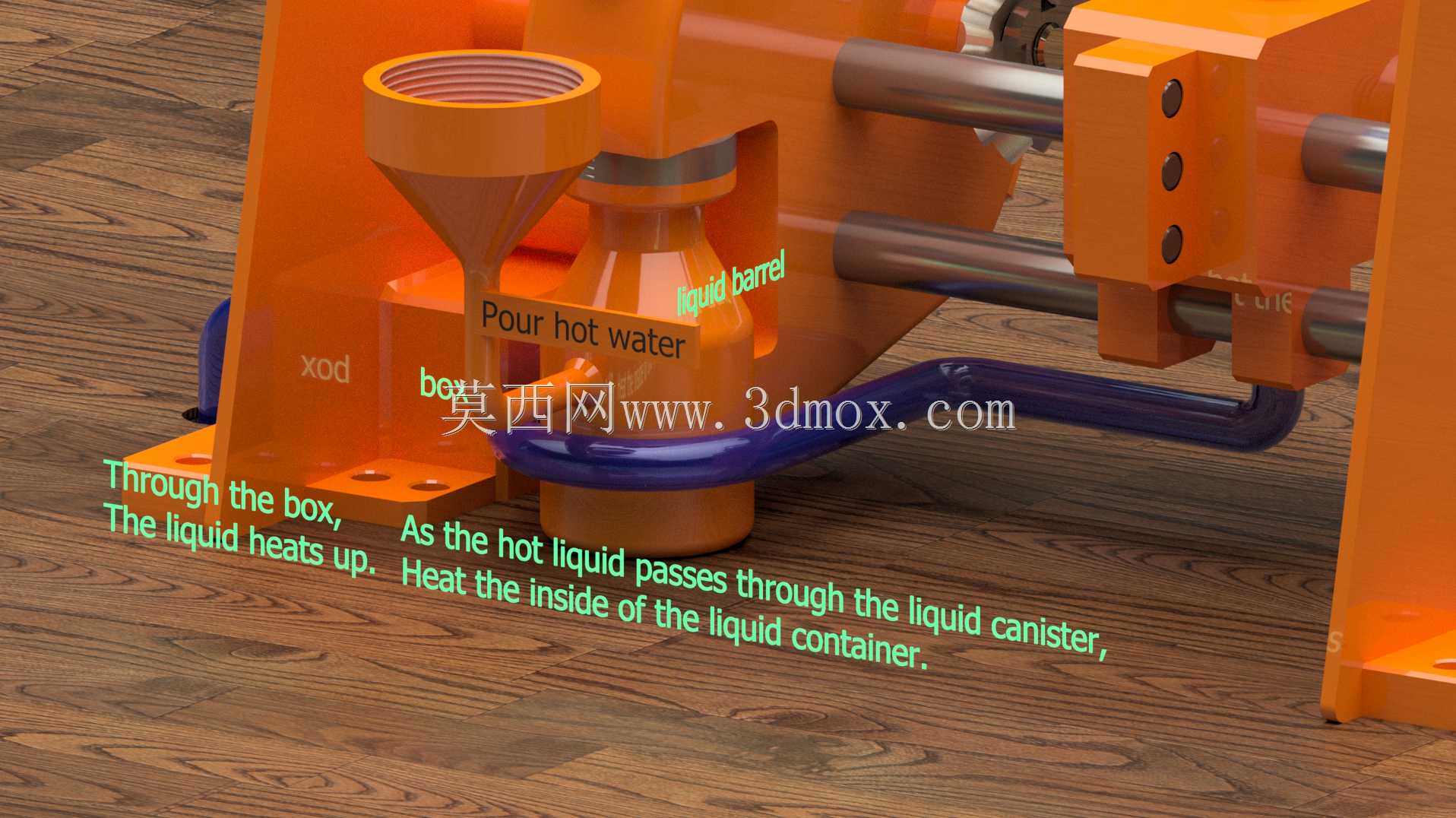

在小型润滑油加注、零散点位废油回收、设备维保换油这类作业场景里，传统手动抽注工具存在出力不均、流量波动大、长时间作业劳动强度高的问题，这款自动抽油装置正是针对这类分散式、小流量的油液转移需求设计，可适配矿物润滑油、液压油、低粘度传动油等常见工业用油的抽送作业，无需外接复杂动力管线，依托自身机械传动结构即可完成稳定的油液抽吸与推送。从结构设计逻辑来看，装置采用双侧立式安装支架作为承载基础，支架底部预留带安装孔的固定脚座，可直接通过螺栓固定在储油桶顶面、设备旁侧安装台或者移动小推车的台面上，安装时需保证两侧支架的平行度公差控制在0.2mm以内，避免传动杆运行出现卡滞；核心传动部分采用偏心曲柄结构，将旋转运动转化为柱塞的往复直线运动，相比齿轮泵结构，这种柱塞式抽吸结构对油液里的微小杂质容忍度更高，不会因为少量铁屑、油泥出现齿面磨损卡滞的问题，更适合维保场景下油品洁净度参差不齐的实际工况。油路部分集成了进油通道、出油通道与单向止回结构，进出油接口采用标准硬管连接位，可根据使用需求外接金属油管或者耐油橡胶管，进油端可延伸至储油容器底部，出油端可对准接油容器或者设备注油口，运行时单向结构可自动完成油路的通断切换，避免停机状态下出现油液倒流的问题。装置的整体横向安装边界控制在320mm以内，纵向安装深度为180mm，支架顶端到安装基面的高度为260mm，整体占用安装空间较小，即使在狭小的设备维保工位也能完成布置；传动杆采用镀铬光轴材质，表面粗糙度达到Ra0.8，配合铜套导向结构，往复运行时的摩擦阻力小，长期使用也不会出现镀层脱落刮伤密封件的问题。装置的手动驱动端预留了摇臂安装位，也可根据使用需求接驳低速电机实现全自动驱动，手动模式下单次摇臂转动即可完成一次完整的抽吸排油循环，流量稳定在0.8L/min左右，既不会因为流量过大造成油液飞溅，也能满足常规维保作业的抽注效率需求。在细节设计上，所有过流部件都做了耐油密封处理，柱塞位置采用双唇形密封圈，可耐受常规工业用油的腐蚀，密封寿命可达上万次往复循环；支架与泵体的连接位置采用定位销加螺栓的双重固定方式，长期运行不会出现传动错位的问题，整体结构没有复杂的电子元件，后期维护仅需定期更换密封件、清理油路杂质即可，维护成本极低，适合车间维保班组、小型设备运维站点、野外作业点位等缺乏专业维护条件的场景使用。
