斜置支架式木质灌溉取水盛具结构

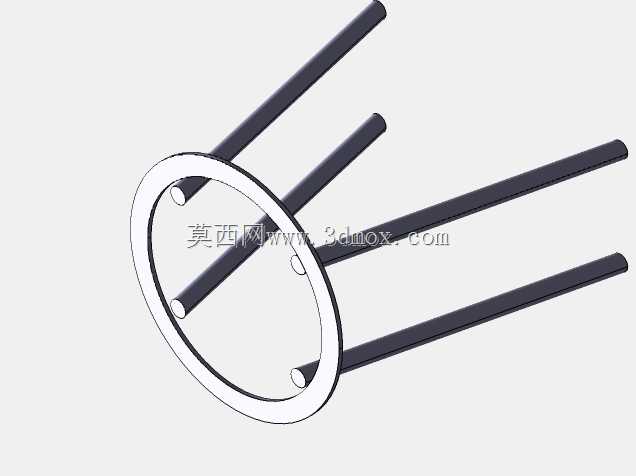

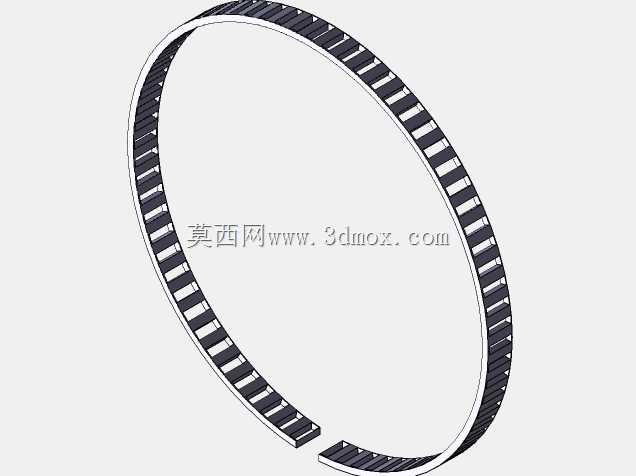

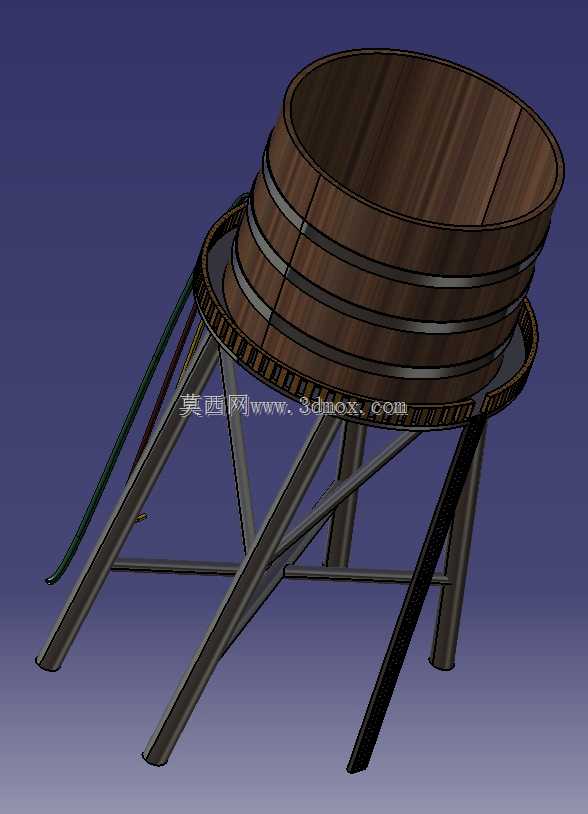

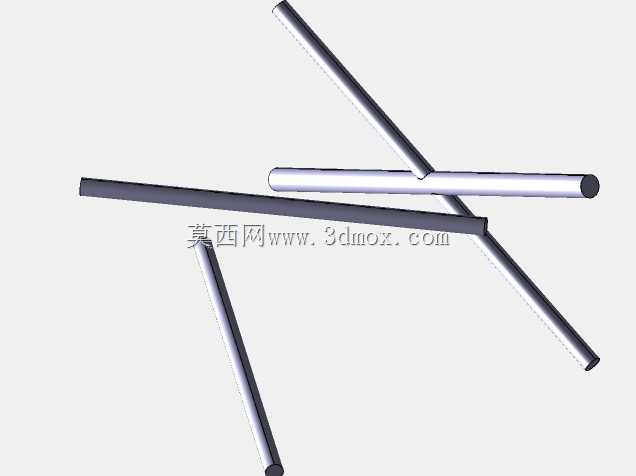

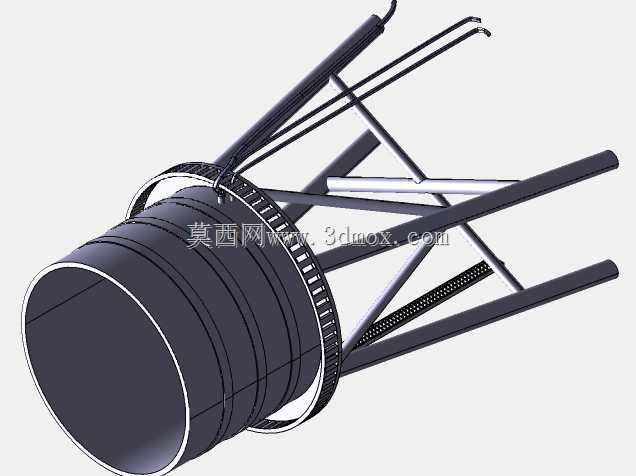

这套结构主要面向丘陵、山地零散地块的小型灌溉作业场景，适配无固定管网覆盖的临时取水、输水需求，可作为田间临时储水、导流的中转盛具使用，也可搭配手动取水构件完成小范围作物浇灌作业。整体采用上宽下窄的锥台形木质盛桶作为核心储水部件，桶壁采用多道环形金属箍做周向紧固，避免木质构件长期浸水后出现胀裂、散脱问题，桶身倾斜架设在三角支撑结构上，倾斜角度经过适配调整，可让桶内水体在自重作用下向低位出水端自然汇流，无需额外增设动力抽吸构件即可完成定向导流，降低零散地块灌溉的动力依赖。支撑结构采用多根斜向金属支腿做空间桁架式排布，支腿下端向外张开形成足够大的支撑跨度，可在不平整的田埂、坡地表面保持放置稳定性，支腿与桶身接触位置设置环形承托圈，承托圈与桶壁之间预留微小调整间隙，可适配木质构件干湿交替产生的微小形变，避免硬接触造成的桶壁局部应力集中。设计过程中优先考虑了农用场景的易维护性，所有金属箍、支腿构件均采用常规型材加工，无特殊定制异形件，农户可根据使用损耗情况自行更换紧固构件或木质桶板，无需专业维修技能即可完成日常维护。盛桶的敞口设计可同时满足人工舀水、外接输水软管两种取水方式，倾斜放置的姿态也可减少取水时的弯腰幅度，降低长时间田间作业的劳动强度。支撑结构的支腿长度经过匹配计算，放置后桶体最低位置距离地面预留足够空间，可直接在下方放置接水容器，也可临时垫高调整整体倾斜角度，适配不同的输水高差需求。桶壁的木板拼接采用错缝排布方式，配合环形箍的预紧力，可在木板浸水膨胀后自动填补拼接缝隙，减少盛水过程中的渗漏问题，金属箍采用螺栓锁紧结构，可根据木板的干湿形变调整箍紧力度，延长盛桶的整体使用寿命。
