立式螺旋钻输送结构设计

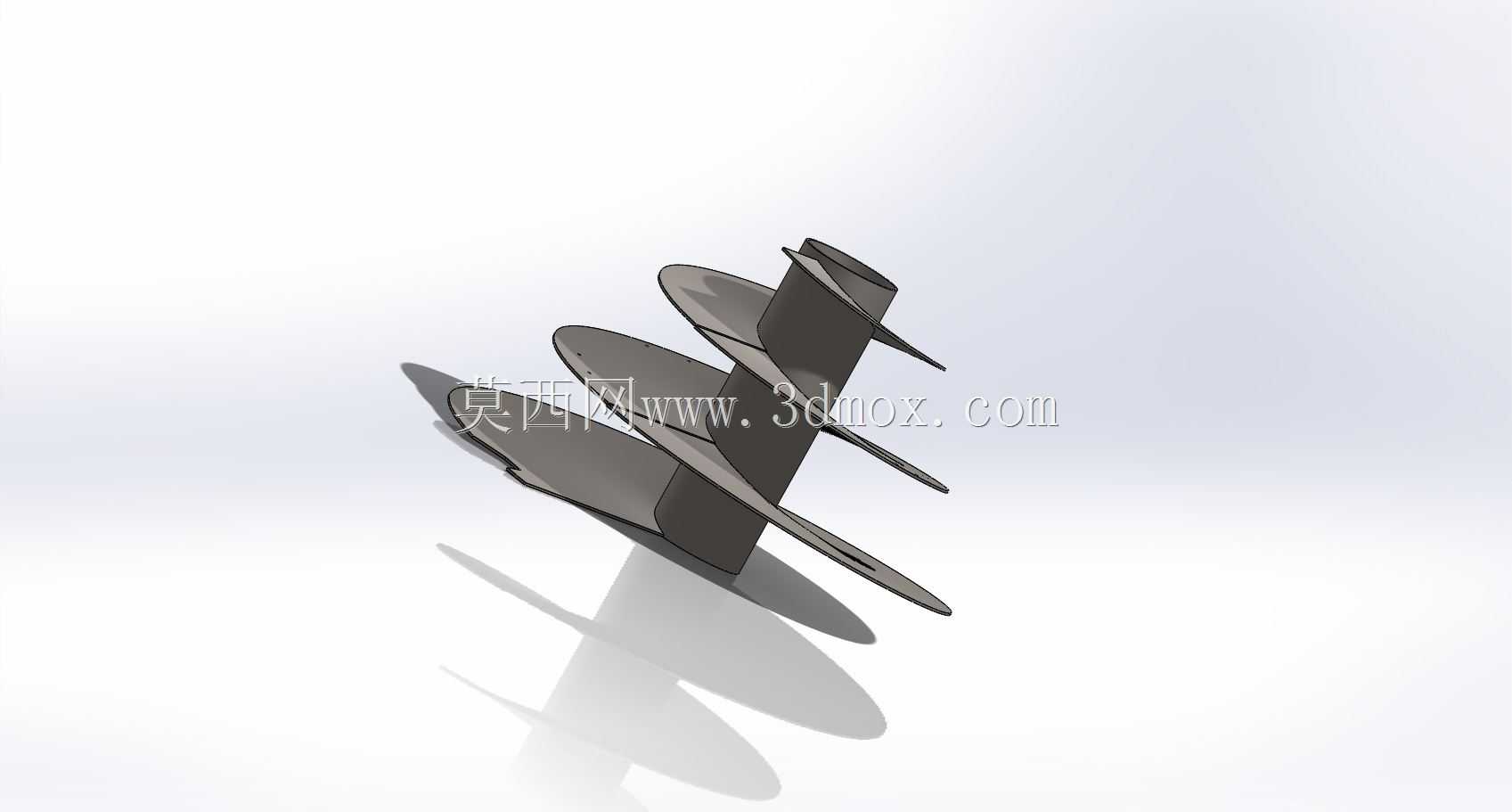

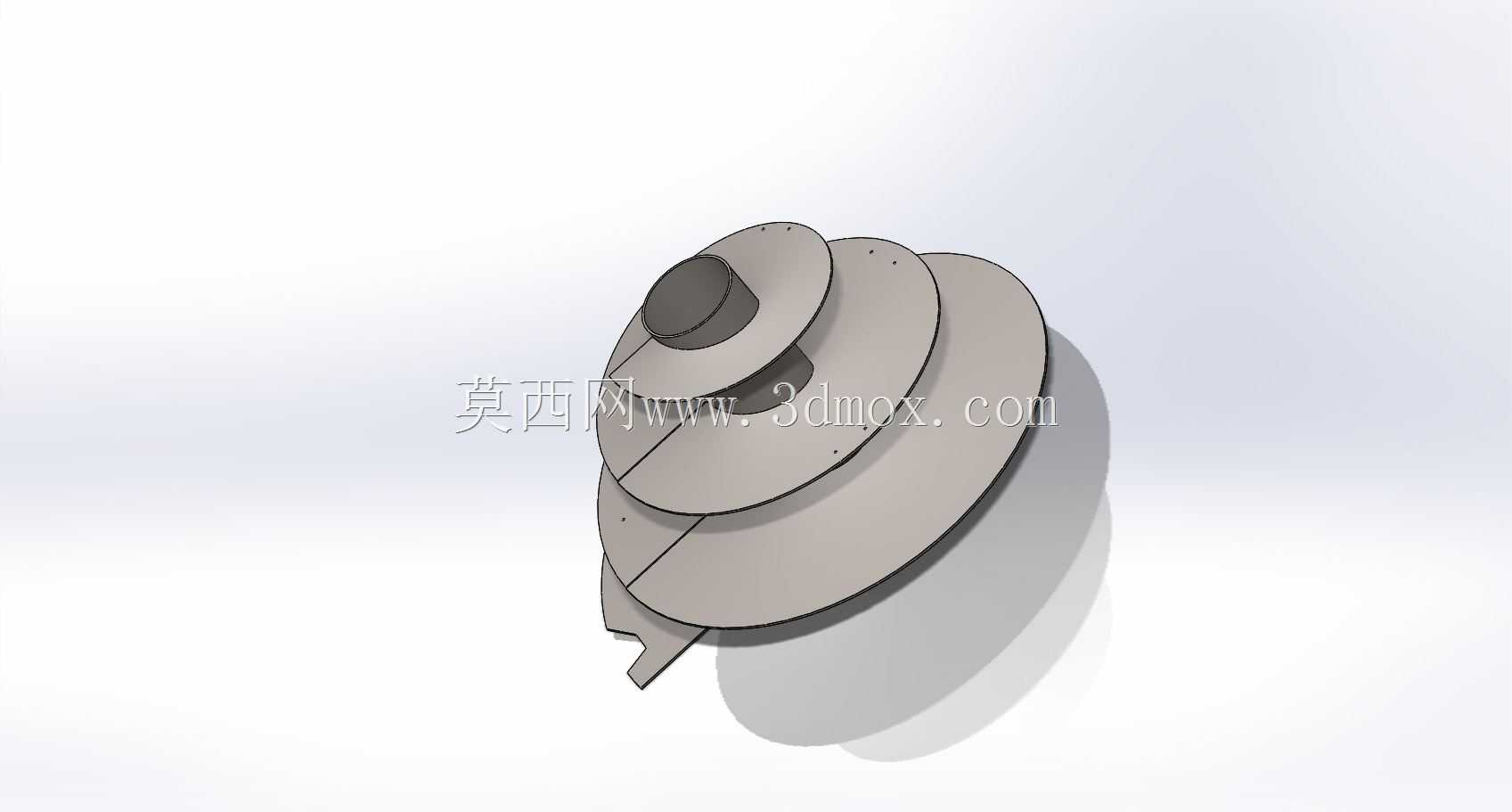

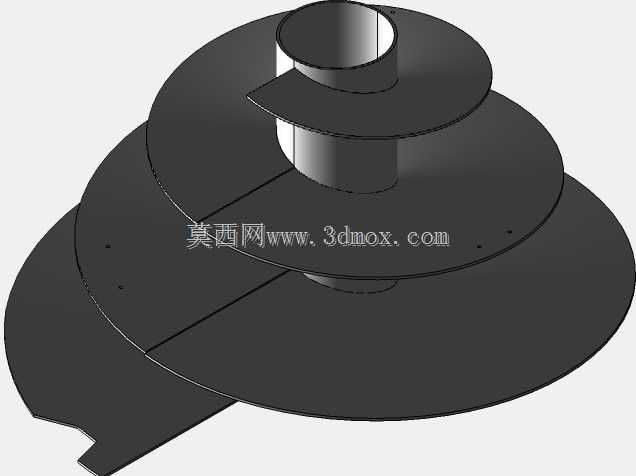

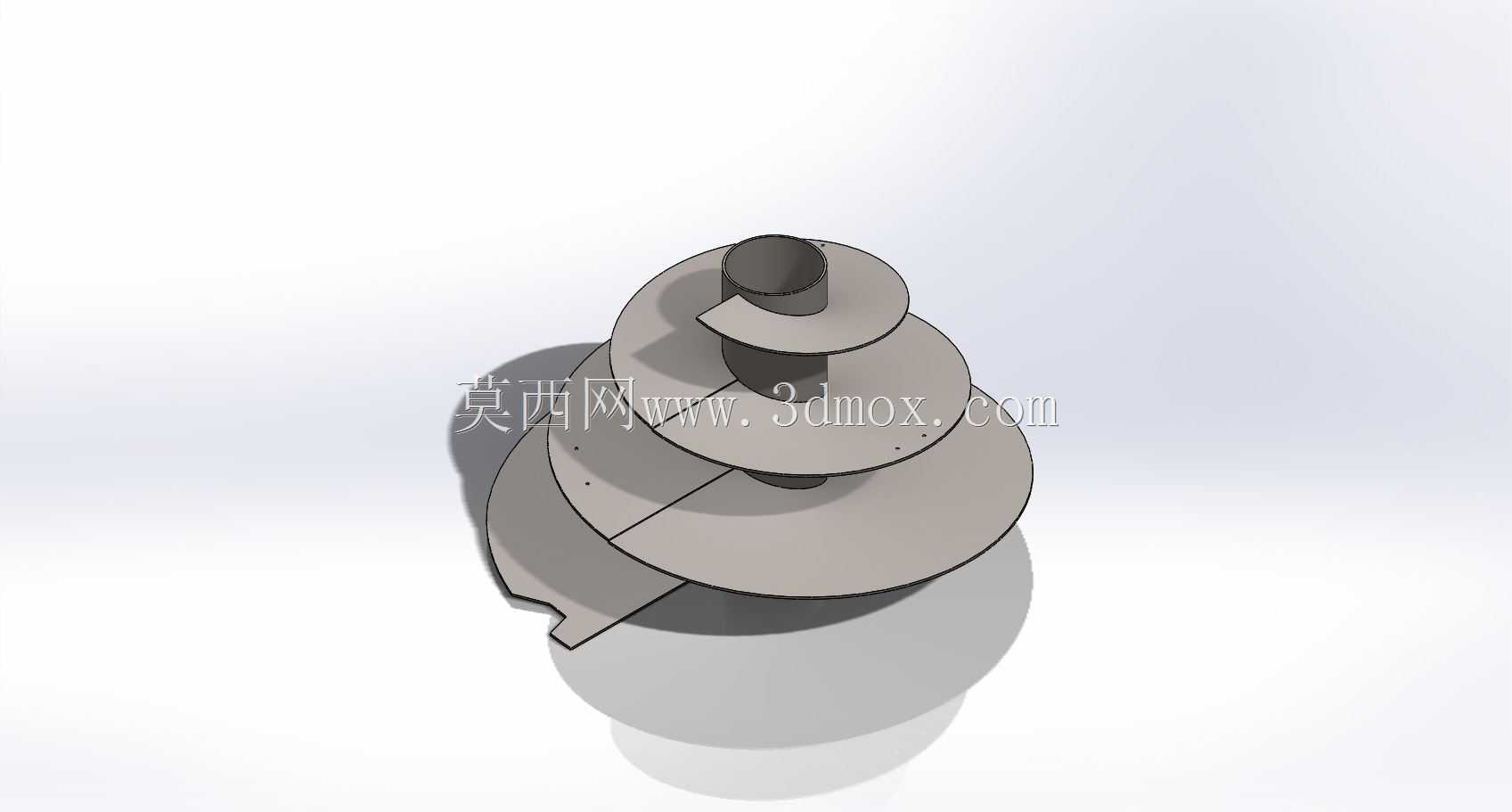

这款立式螺旋结构主要面向散料垂直输送场景设计，常见于粮食仓储、建材粉料转运、化工颗粒料上料工位，可在有限占地空间内完成低位到高位的物料连续提升作业，相比倾斜布置的螺旋输送结构，立式布局能大幅缩减设备水平方向占地，适配厂房内狭窄安装区域的改造需求。结构核心采用多层变径螺旋叶片同轴布置，中心设置贯通式空心主轴，叶片从下往上直径逐层收窄，这种设计能在物料提升过程中逐步压缩料流截面，避免散料在上升过程中因离心力外溢，同时每层叶片边缘预留的微小缺口，可在输送结块物料时起到初步破碎作用，防止大块卡滞造成主轴过载停机。设计阶段优先考虑了安装边界的适配性，底部进料段采用敞口式接料结构，可直接对接地面料仓出料口或皮带机落料端，顶部出料口可根据现场管路走向调整周向安装角度，无需额外加装转向弯头就能对接后续料仓或加工设备进料口。主轴与叶片的连接采用满焊工艺，焊接位置做了圆弧过渡处理，避免散料在焊缝位置积料残留，针对磨蚀性较强的物料输送场景，叶片外缘可额外加装耐磨衬板，无需整体更换叶片就能完成易损件维护，降低长期使用的备件成本。整体结构没有额外的复杂传动冗余，上部预留的主轴安装位可直接配套立式减速电机直连，省去链传动、带传动的中间传动环节，减少传动损耗同时降低设备整体高度，适配层高有限的厂房安装需求。叶片的螺距从下往上采用渐变设计，底部进料段螺距更大，能快速承接进料端涌入的散料，避免进料口堵料，往上提升段螺距逐步缩小，可对料流形成一定压实作用，减少输送过程中的粉尘外溢，对于扬尘较大的粉料输送场景，可直接在螺旋外侧加装密封外筒，外筒与叶片之间预留均匀间隙，不会额外增加过多运行阻力。安装时需保证主轴的垂直跳动公差控制在合理范围，底部设置的止推轴承可承载螺旋结构自身重量与物料输送过程中的轴向载荷，避免主轴运行过程中出现窜动，每层叶片的同轴度误差需严格控制，防止运行过程中叶片与外筒刮蹭产生异常磨损。
