池式循环水处理曝气作业装置结构

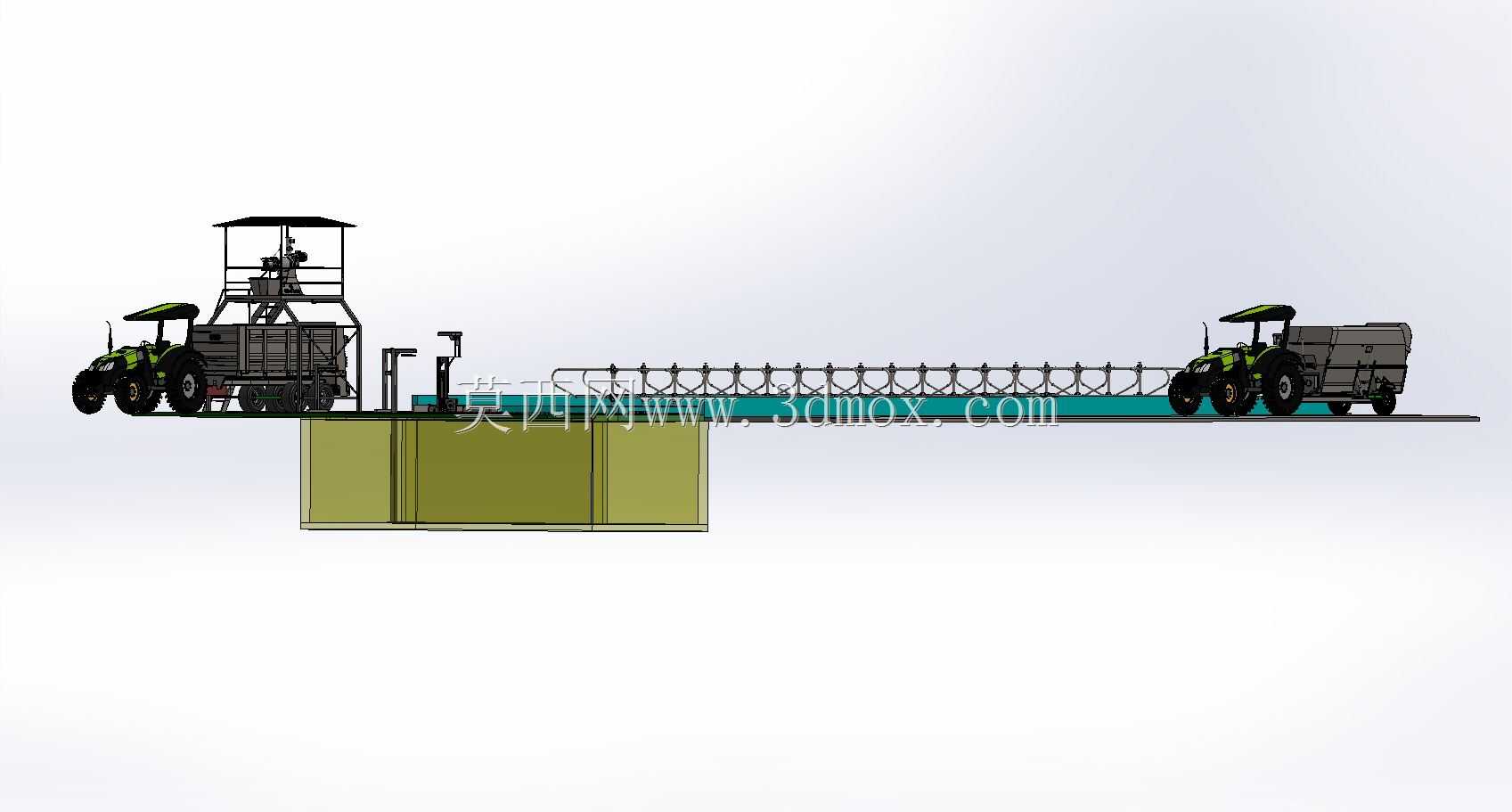

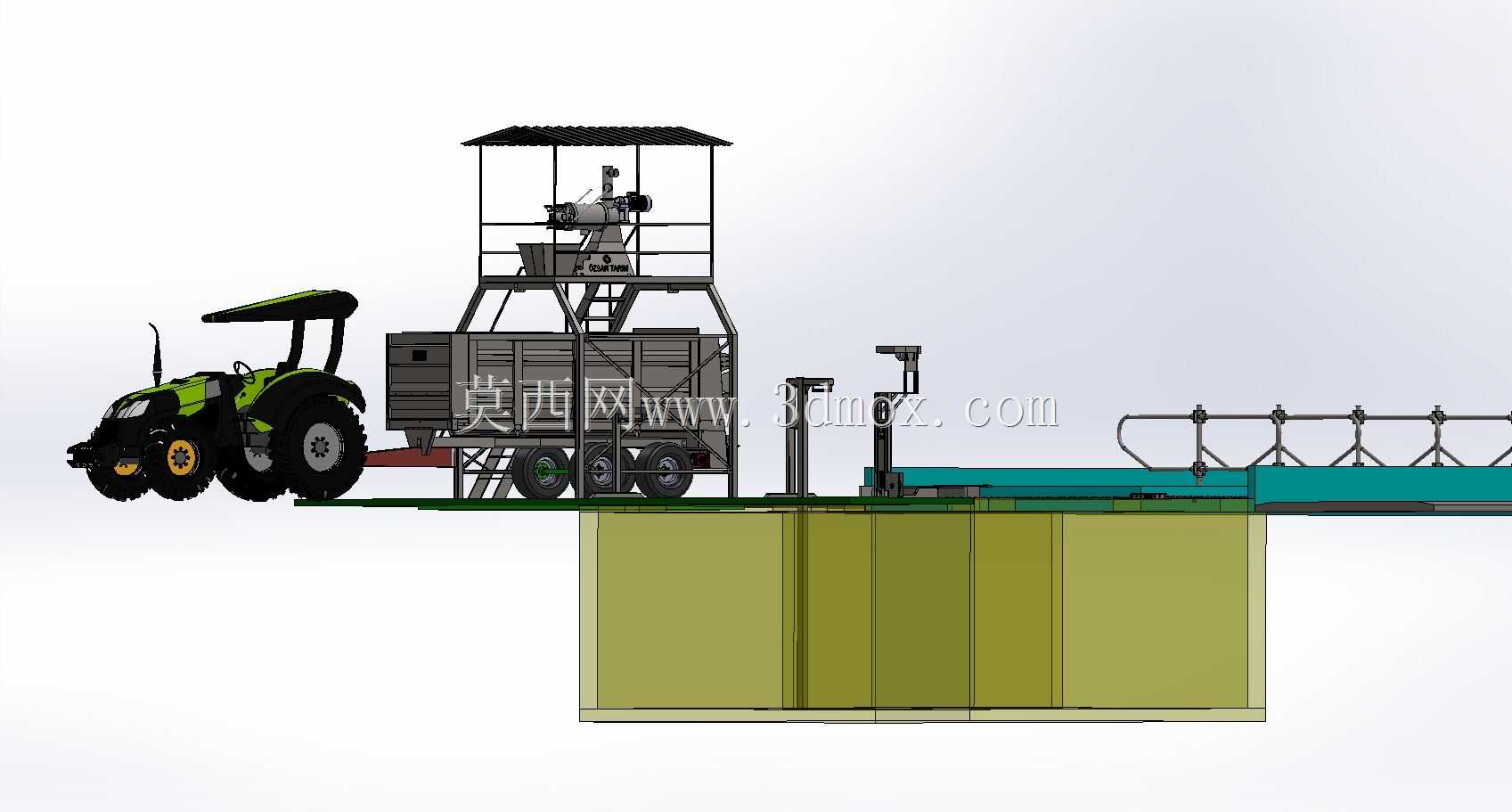

　　这套三维结构对应的是池体敞开式曝气作业单元，常见于中小型工业污水处理站、规模化水产养殖循环水系统的好氧处理段，核心作用是向池内水体充入空气，提升水体溶解氧含量，为好氧微生物降解污染物、养殖水体维持溶氧环境提供硬件支撑。从结构布局来看，整套装置沿池体长度方向单侧布置，操作平台架设在池体端部外侧的硬化地面上，采用型钢焊接框架搭配防滑花纹钢板铺板，平台高度高出池顶作业面1.2米，四周设置1.1米高的防护栏杆，顶部设置遮阳防雨棚，可适配户外露天安装场景，操作人员在平台上即可完成设备启停、参数调整、日常巡检的全部操作，无需跨越池体护栏，符合作业安全规范要求。池体上方沿长度方向铺设的主供气管道采用架空安装方式，

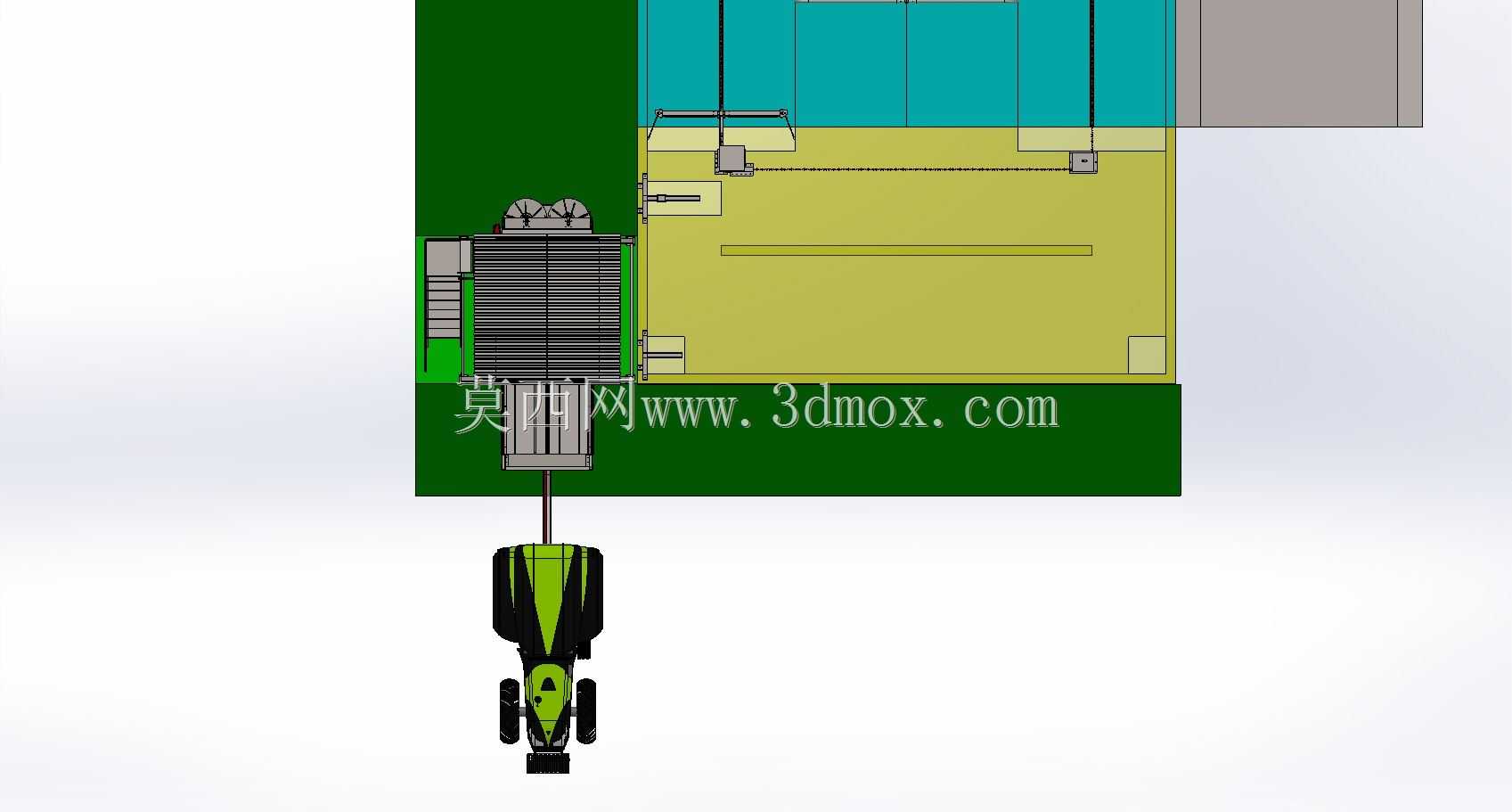

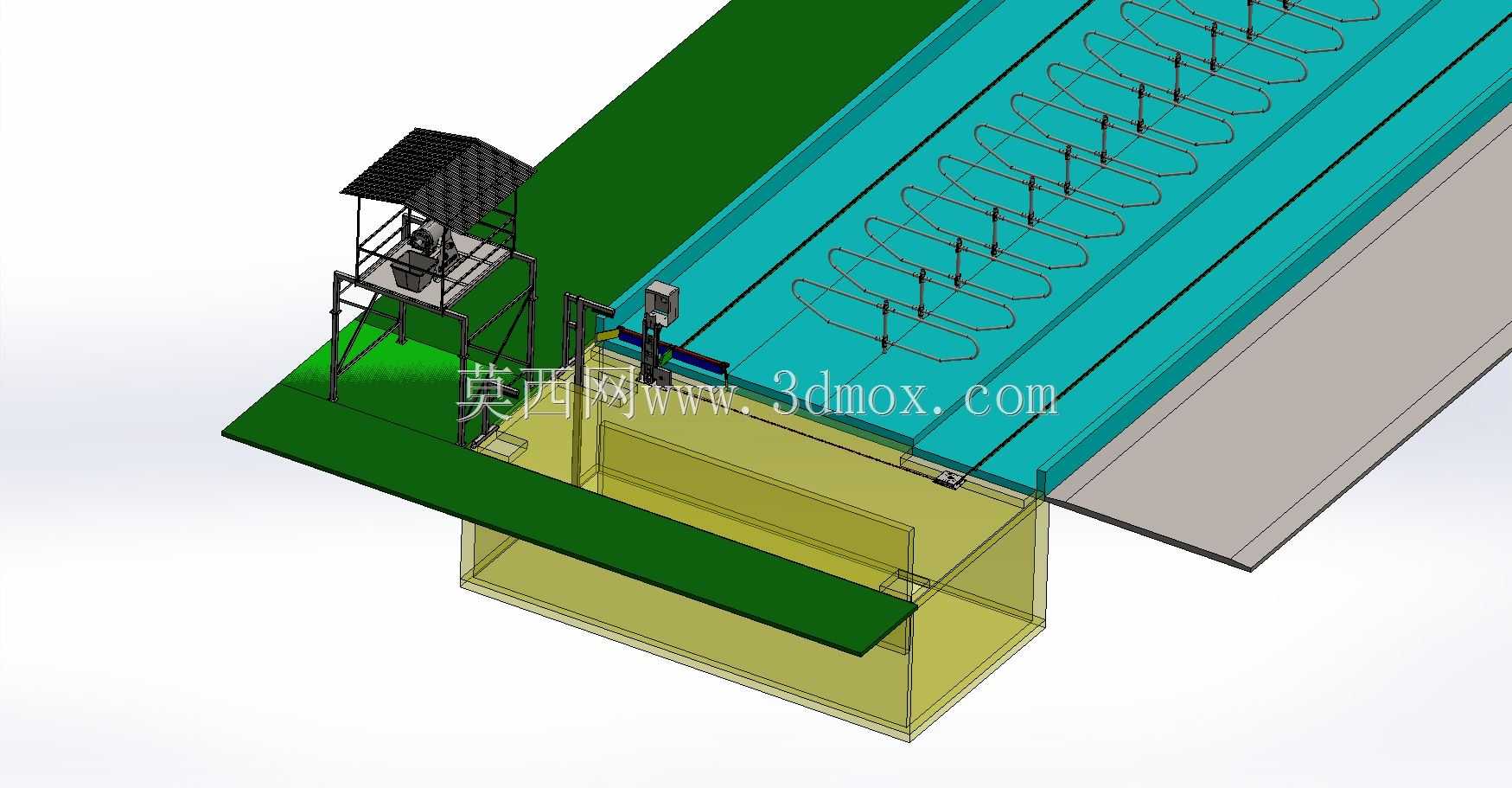

　　通过等距排布的钢结构支架固定在池壁顶部的预埋钢板上，管道轴线与池体长度方向平行，管道底部每隔固定间距引出一组分支曝气组件，组件末端的曝气头浸没在池内设计水位以下，安装时需保证所有曝气头的底部标高一致，偏差控制在5毫米以内，避免因水位差导致各点位曝气不均，出现局部充氧不足的问题。供气主管的一端连接平台上的风机输出端，管道上依次设置止回阀、调节阀、压力表接口，止回阀可防止停机时池内水体倒灌进入风机腔体造成设备损坏，调节阀用于调整整体供气压力，匹配不同工况下的曝气量需求，压力表可实时反馈管路压力，便于运维人员判断管路是否存在堵塞、泄漏问题。池体采用半地埋式钢混结构设计，模型中透明黄色部分对应池体的有效储水容积，

　　顶部预留的检修通道宽度满足单人携带工具通行要求，池壁顶部的预埋钢板位置与管道支架的安装孔位一一对应，现场安装时无需二次打孔破坏池体结构，降低施工难度与渗漏风险。设计过程中优先考虑了运维便利性，所有需要定期检修的阀门、仪表均布置在平台周边1米范围内，操作人员站在平台上即可完成阀门操作、仪表读数，曝气组件与主管道采用法兰快接结构连接，当单个曝气头出现堵塞或损坏时，可直接拆卸对应分支组件进行更换，无需排空整个池体的水体，大幅降低运维成本与停机时间。从安装边界来看，整套装置的横向占用宽度从池壁外侧算起不超过2.5米，不会占用池体周边过多的通道空间，管道支架的安装高度高出池顶0.3米，避免池面溅水长期浸泡管道支架造成锈蚀，

　　所有外露钢结构件均采用热浸镀锌处理，适配高湿度、带腐蚀性水汽的作业环境，延长结构使用寿命。在管路排布设计上，主管道沿池长方向的坡度设置为千分之三，坡向平台端的冷凝水排放口，可将管道内积聚的冷凝水集中排出，避免冷凝水在管内淤积堵塞气道，影响曝气均匀性。操作平台的楼梯踏步采用防滑格栅板设计，踏步高度控制在180毫米，宽度250毫米，符合人工上下攀爬的人机工程要求，平台底部的支撑立柱采用膨胀螺栓固定在硬化地面上，立柱底部设置防腐垫板，避免立柱与地面直接接触造成锈蚀。整套结构的受力经过校核，平台可承受2kN/㎡的均布荷载，满足两名操作人员同时携带工具作业的承重要求，管道支架可承受满管状态下的管道重量加上风载作用，户外安装时可抵御10级以下风力的影响，不会出现管道移位、支架变形的问题。
