牵引式农牧场饲料混合搅拌撒料设备

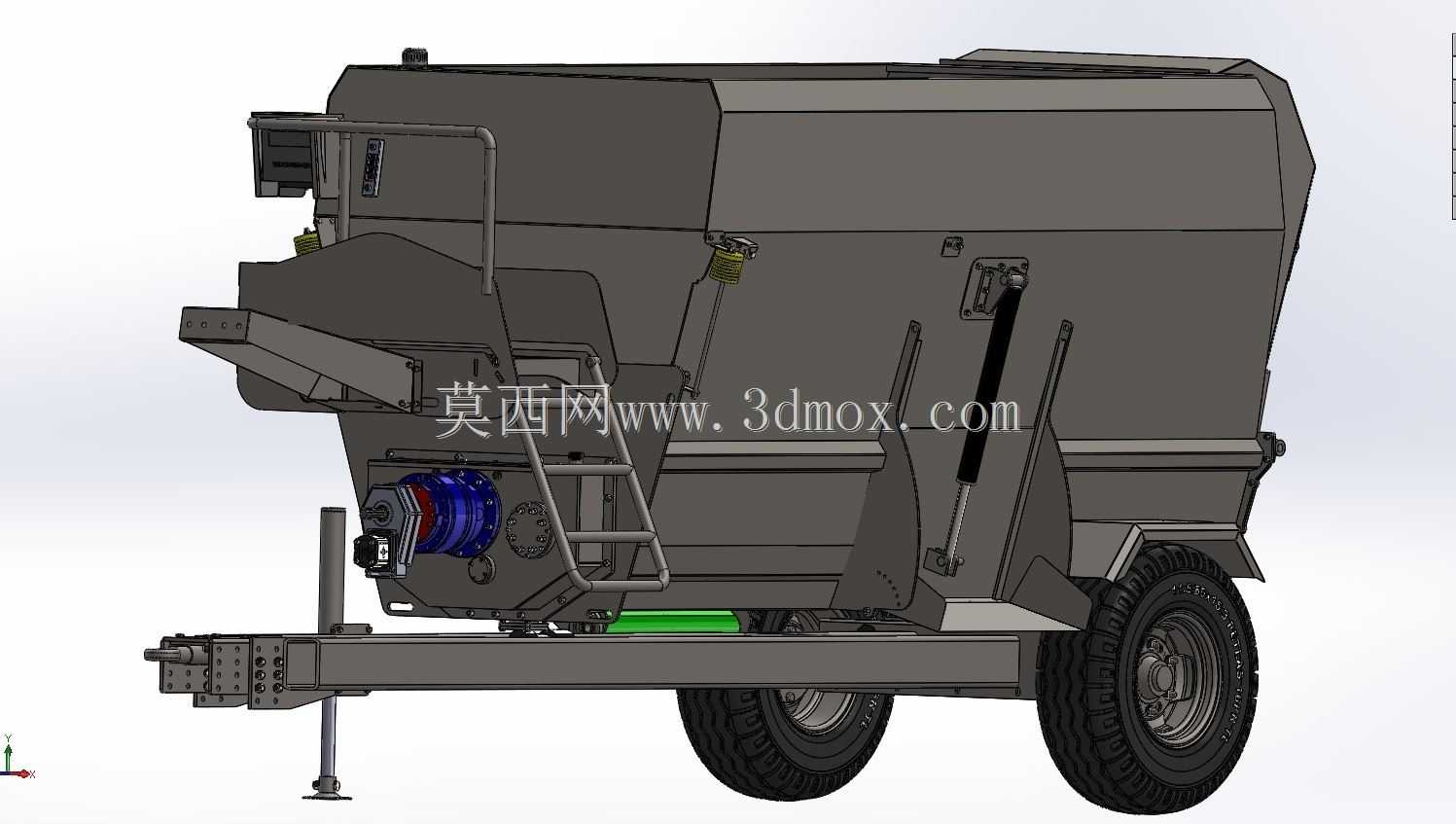

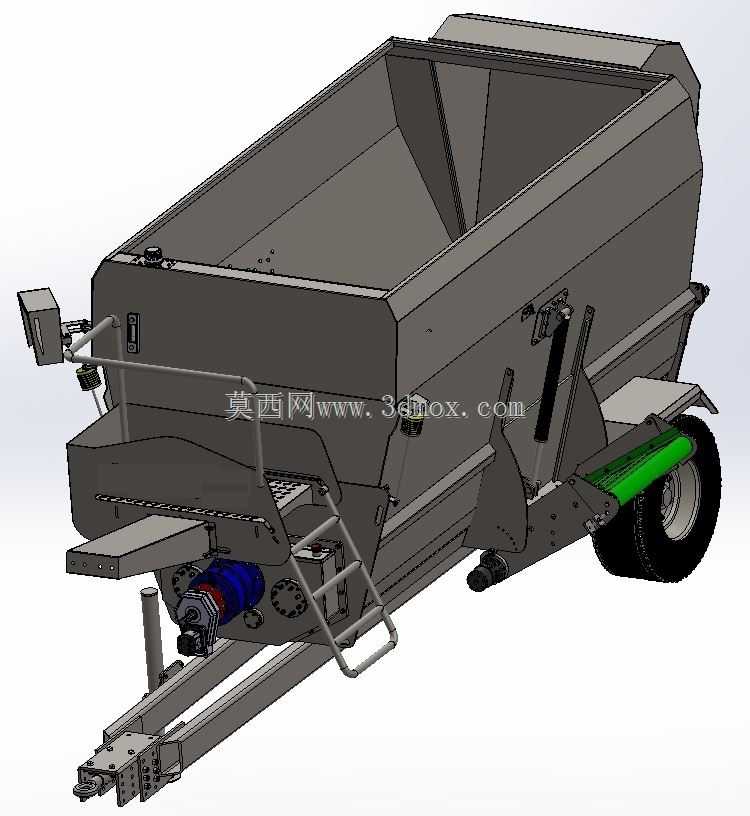

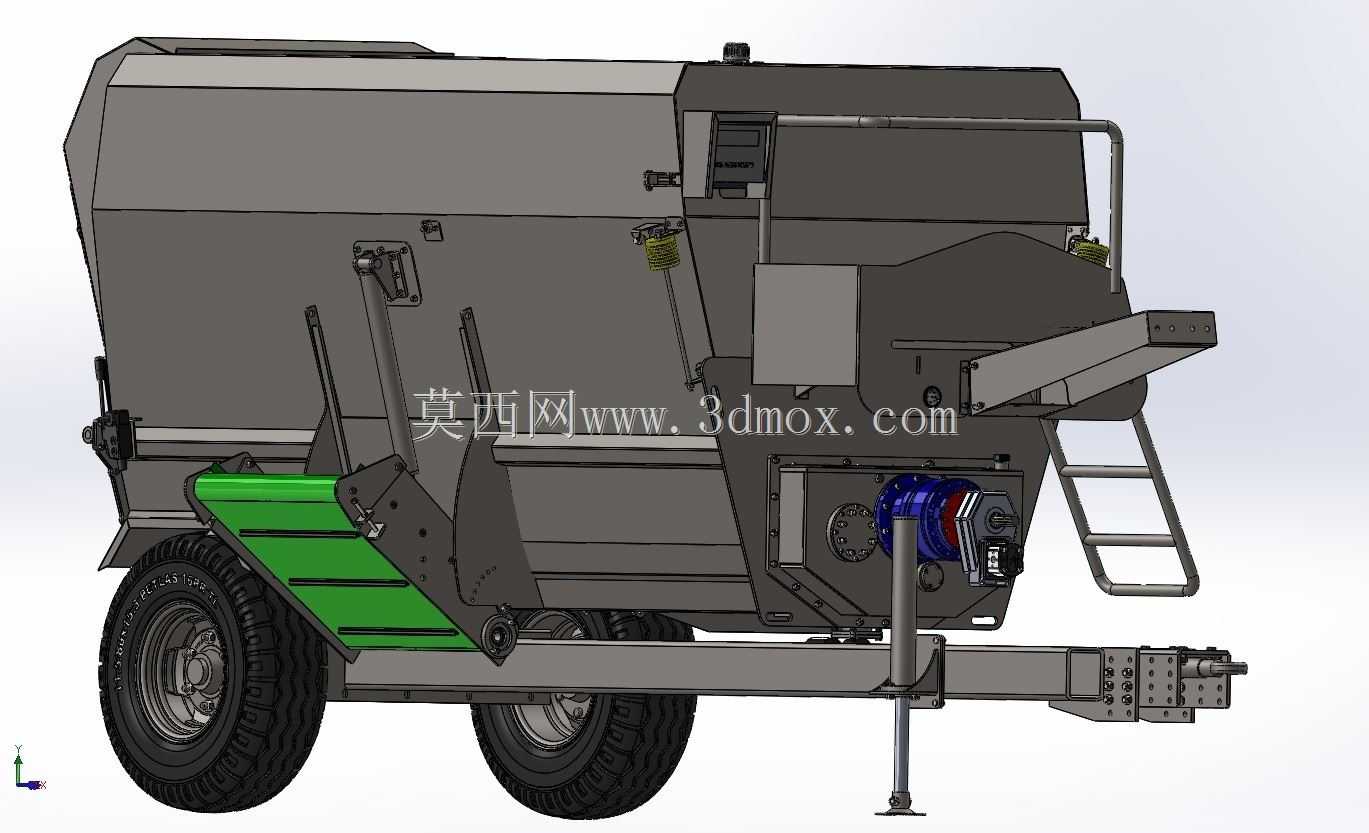

　　做了十几年农牧机械结构设计，经手的饲喂设备三维模型不下百套，这套牵引式饲料搅拌撒料设备的结构完成度，在同类型产品里属于落地性很强的方案。先从实际应用场景说，这类设备主要服务于规模化牛羊养殖场，尤其是存栏量在数百头到上千头的舍饲牧场，替代过去人工拌料、人工撒料的传统饲喂模式，牧场的饲喂通道宽度一般在2.5米到3米之间，这套设备的轮距设计刚好卡在2.2米左右，加上两侧突出的结构件最大宽度不超2.4米，能顺畅在标准饲喂通道内通行，不会刮蹭两侧栏位。设备采用牵引式结构，前端的牵引架预留了标准拖拉机牵引销孔位，适配多数40马力以上农用拖拉机的后悬挂牵引接口，牵引架上设置的可调节支撑支腿，在设备脱离牵引动力停放时，能稳定支撑整机，不会出现前倾侧翻的问题，支腿的高度调节范围覆盖300毫米到600毫米，适配不同牵引高度的农用动力设备。

　　从功能特性来看，设备的料仓采用大容积弧面设计，仓体内部的搅龙结构做了变螺距设计，靠近出料口位置的螺距更小，能在混合阶段将青贮、干草、精饲料、矿物质添加剂等不同容重的物料充分搅拌均匀，不会出现轻料浮在表层、重料沉在仓底的分层问题，混合均匀度能达到饲喂要求的90%以上。料仓侧面的出料口设置了可调节开度的挡板，能根据饲喂量需求调整出料速度，出料输送带的倾角经过反复校核，撒料时能将物料均匀抛撒到饲喂槽内，抛撒距离控制在0.5米到1.2米之间，不会出现物料撒到通道地面造成浪费的情况。设备侧面设置的登梯采用圆管折弯焊接结构，踏步做了防滑处理，方便操作人员登上设备顶部检查料仓内物料情况、清理残留物料，登梯的安装位置避开了出料口和传动部件，不会干涉设备正常作业。

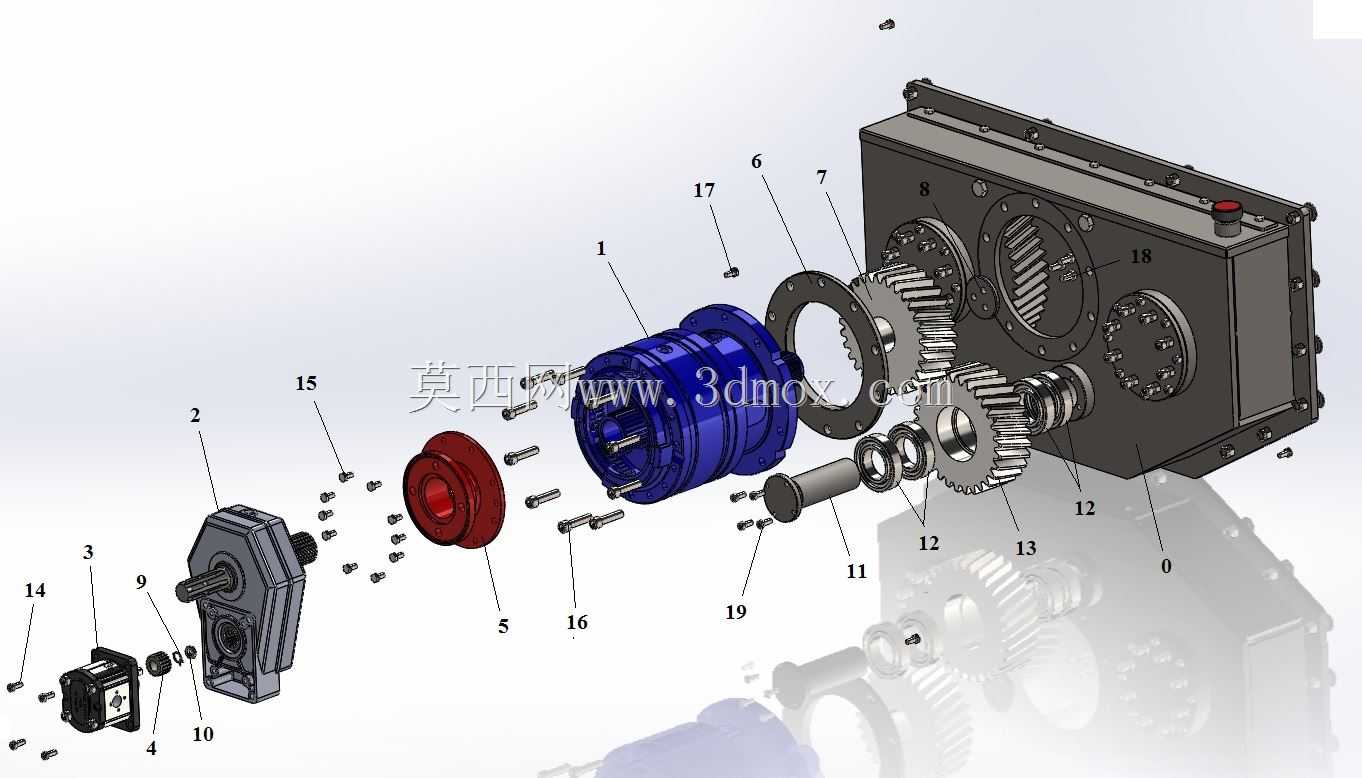

　　设计思路上，这套模型优先考虑了农牧场作业的恶劣工况，轮组选用了大花纹农用轮胎，胎面宽度大、接地比压小，在牧场非硬化的泥泞路面通行时不会出现陷车问题，轮胎的承载能力匹配满载料仓的总重量，单轮额定承载达到3吨，双轮配置下满载6吨的料重完全能满足结构强度要求。传动部分采用侧边齿轮传动结构，外部设置了厚重的防护壳体，能阻挡牧场内的草料碎屑、尘土进入传动箱，延长齿轮和轴承的使用寿命，传动输入端预留了动力连接法兰，能直接对接拖拉机的后动力输出轴，不需要额外配置独立动力源，降低了牧场的设备采购成本。仓体外部的绿色护板位置，是设备的液压管路排布区，护板采用快拆螺栓固定，日常检修液压管路时不需要整体拆解仓体结构，能大幅缩短设备维护的停机时间。

　　从安装边界来看，设备的整体长度控制在6米以内，牵引架收起时的最短长度为4.8米，能满足多数牧场场内转弯半径要求，最小转弯半径不超7米，在牧场内的料仓区、饲喂通道之间转场时不需要反复倒车调整。料仓的顶部进料口高度控制在2.8米以内，适配牧场常用的铲车投料高度，不需要额外配置上料提升设备，铲车能直接将物料从顶部倒入仓内，投料作业的效率更高。仓体底部的机架采用矩形管焊接结构，整体做了等强度设计，受力较大的牵引架、轮轴安装位、传动箱安装位都做了加强筋焊接处理，满载作业时机架的最大变形量控制在2毫米以内，不会出现长期使用后机架开裂、变形的问题。出料口的高度距离地面0.4米到0.6米可调，能适配不同高度的饲喂槽，不管是地面平养的低槽还是高架养殖的高槽，都能调整到合适的撒料高度，避免物料抛撒到槽外。
