双进料立式TMR饲料搅拌拖车结构

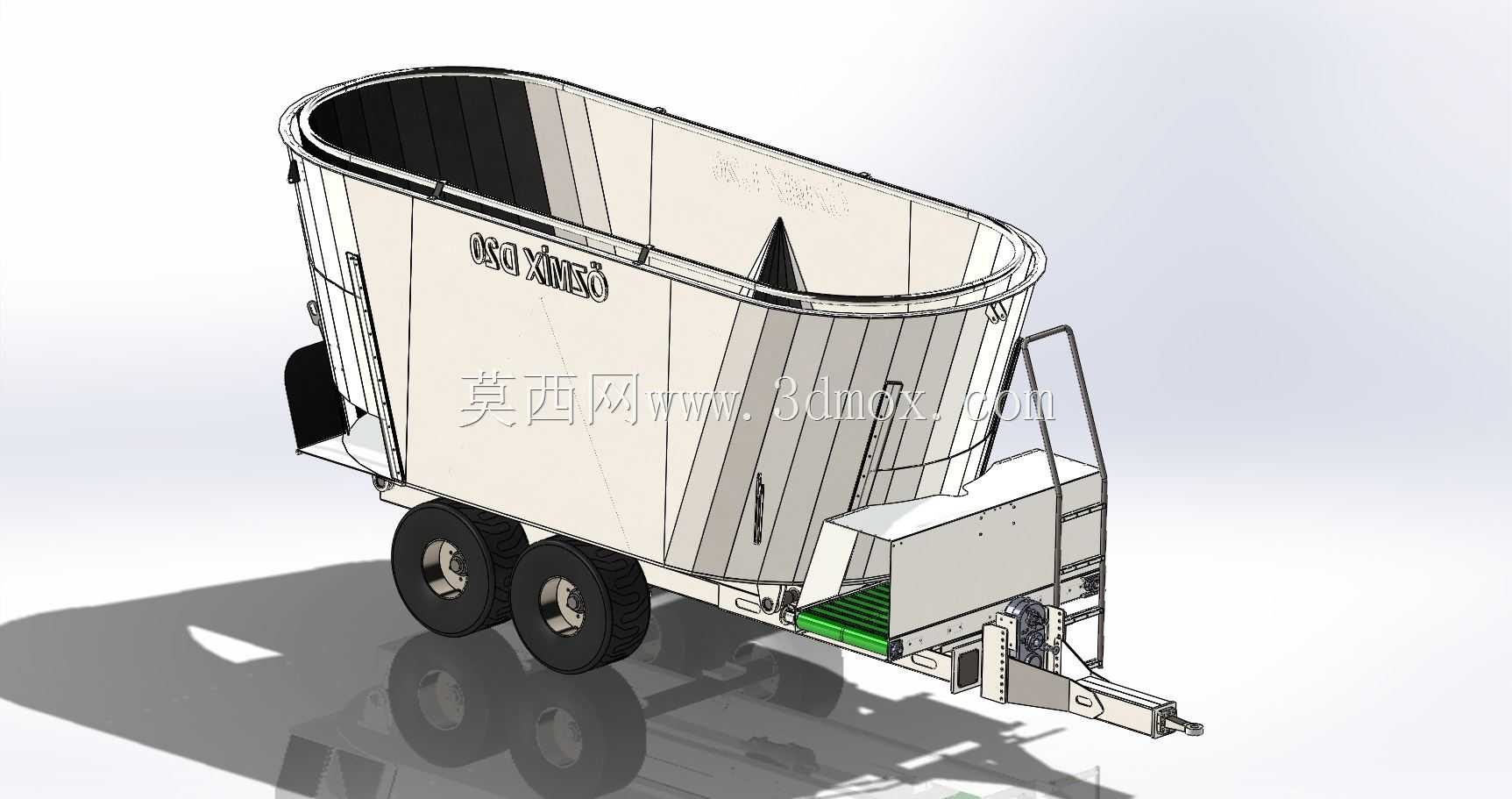

　　该设备主要面向规模化牛羊养殖牧场的全日粮制备场景，可同步完成粗饲料、精饲料、矿物质添加剂等多组分物料的切割、混合、输送作业，替代传统人工拌料的分散工序，适配牧场固定饲喂点与移动饲喂的双重需求，牵引式结构可由农用拖拉机拖拽转场，覆盖不同圈舍的饲喂路线。从结构设计逻辑来看，罐体采用立式椭圆截面设计，区别于常规圆筒形搅拌罐，椭圆长轴方向预留更大的物料翻腾空间，减少高纤维粗饲料缠绕搅拌绞龙的概率，罐体内壁布置的耐磨衬板可抵御青贮饲料、干秸秆的长期摩擦磨损，衬板采用分段螺栓固定结构，后期维护更换无需整体拆解罐体。双进料口分别布置在罐体侧上方与前端输送台位置，侧方进料口适配装载机直接倾倒成捆青贮、干草包，前端进料口对接精料仓的定量输送装置，

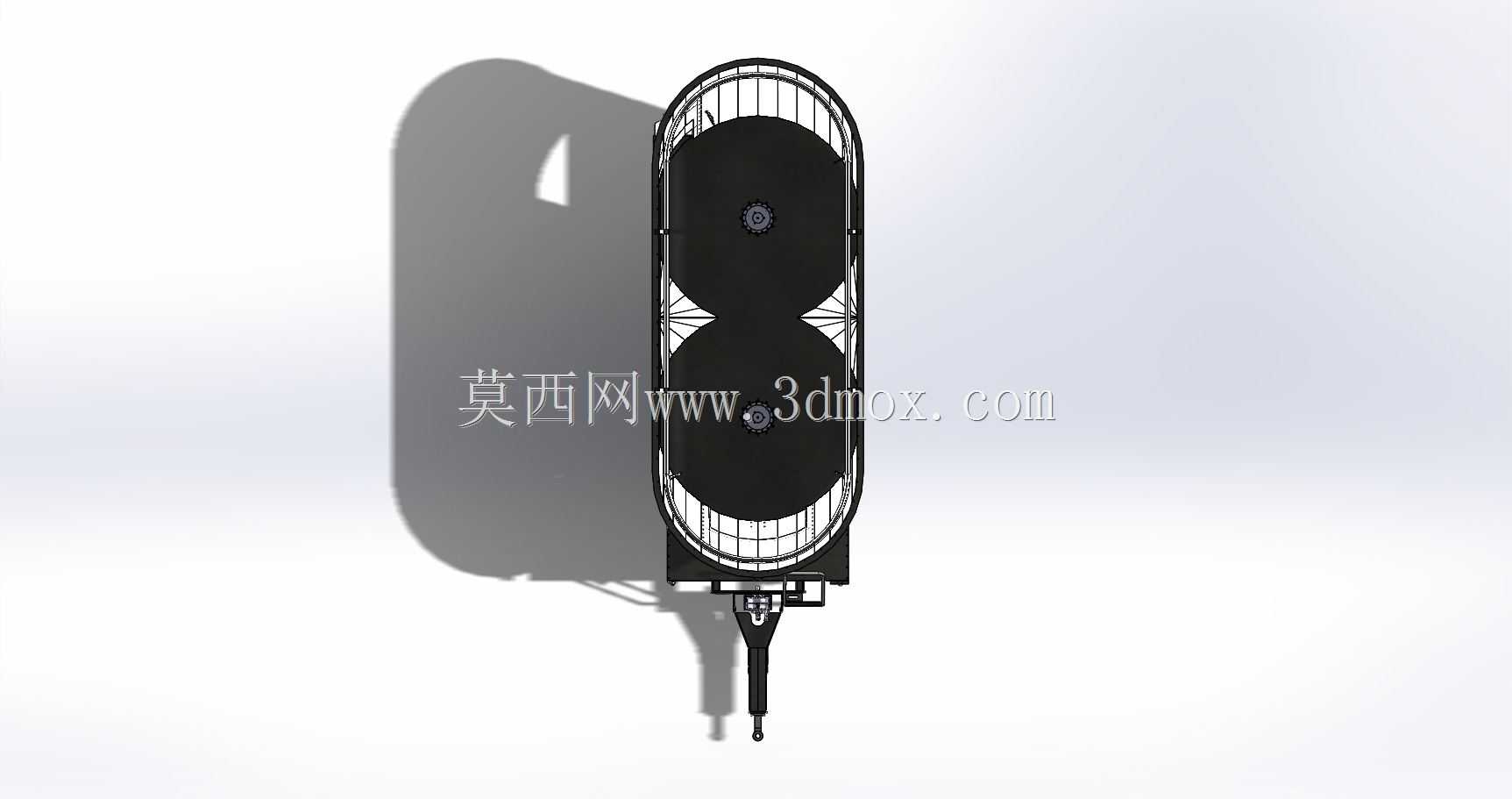

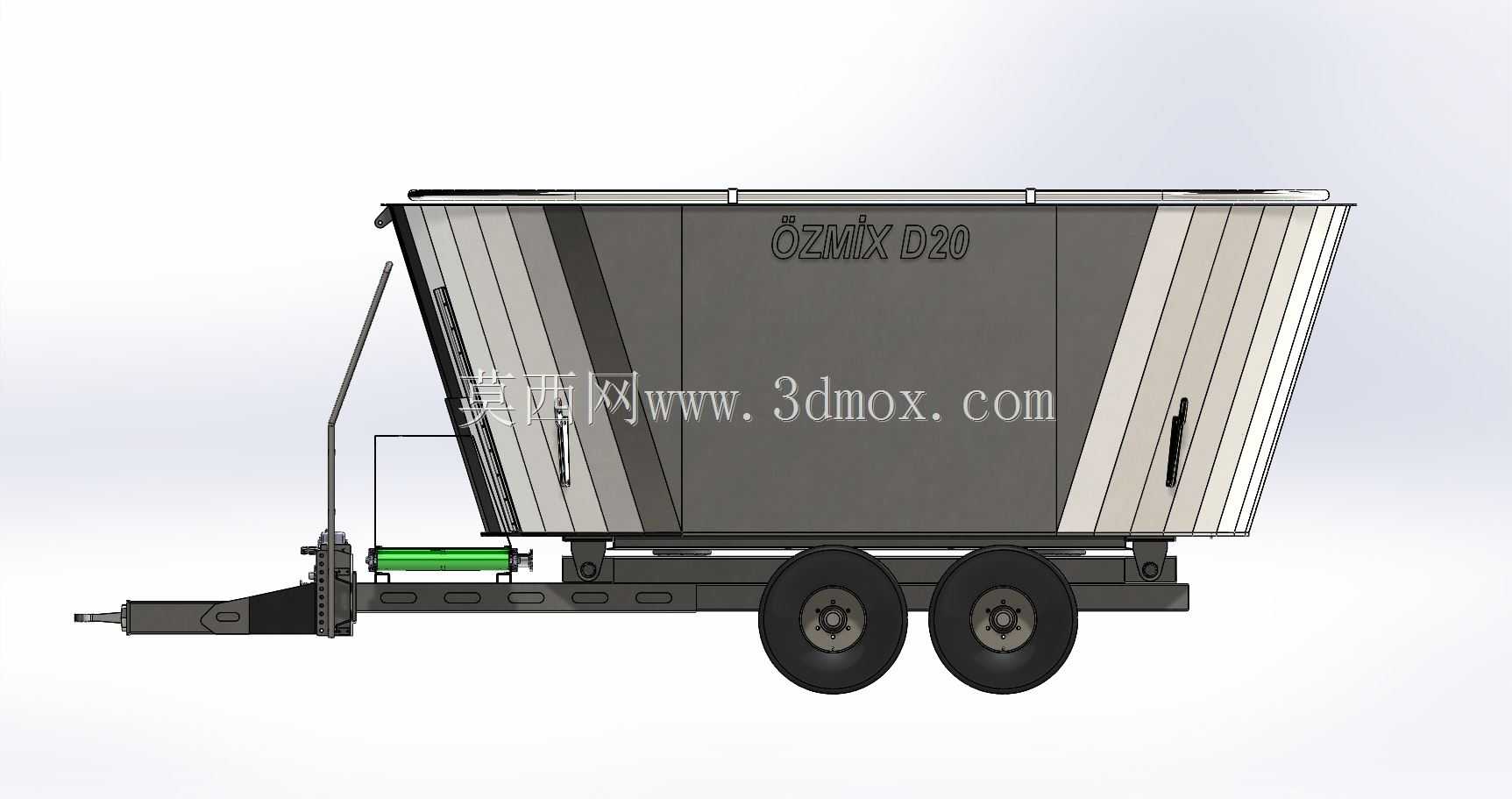

　　两种进料路径互不干扰，可实现边进料边搅拌的连续作业模式，缩短单罐物料的制备周期。罐体底部的双螺旋绞龙采用变螺距设计，靠近出料端的螺距逐步收窄，提升物料推送的压力，保证出料过程连续不堵料，绞龙叶片边缘堆焊硬质合金层，应对秸秆、干草中的硬质泥沙杂质磨损，延长核心工作部件的使用寿命。行走系统采用双轴双排轮结构，轮距匹配乡村非铺装路面的通行宽度，轮胎选用农用重载低压轮胎，可在牧场松软地面行驶时减少下陷概率，牵引架采用可调节高度的铰接结构，适配不同功率型号拖拉机的牵引挂接尺寸，牵引架上集成的驻车支撑装置可在设备脱离牵引车时保持罐体水平放置，避免长期停放时的结构形变。出料输送装置采用带防滑横纹的橡胶皮带结构，输送角度可通过侧边的调节杆手动调整，

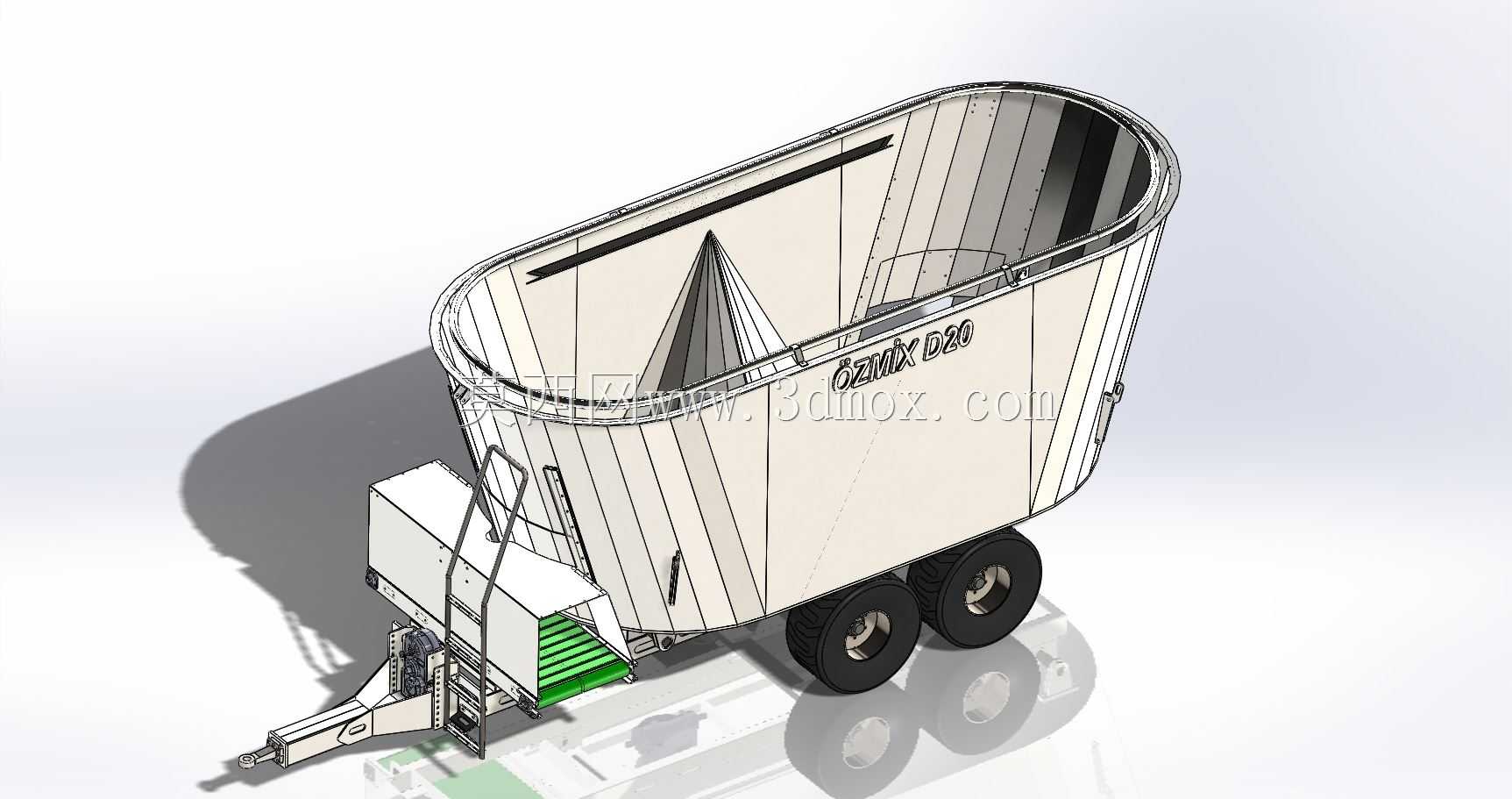

　　可根据不同圈舍的饲槽高度调整出料落点高度，皮带下方布置的刮料板可清理粘附在皮带表面的细碎饲料，避免物料散落造成浪费。设备的安装边界需考虑牧场通行道路的转弯半径，双轴结构的转弯内轮差小于单轴长轴距拖车，适配多数中小型牧场的圈舍通道宽度，罐体顶部的防护栏采用可翻转结构，方便操作人员进入罐体内部进行清理、检修作业，罐体侧面的爬梯采用防滑踏步设计，踏步间距符合人体工程学攀爬尺寸，避免操作人员上下时发生滑脱风险。从三维建模的结构还原角度来看，该模型完整呈现了搅拌罐体、行走底盘、牵引机构、出料输送、绞龙传动各部件的装配关系，各部件的连接螺栓、铰接销轴等标准件均按实际选型尺寸建模，可直接用于设备的结构干涉校验、非标部件的工程图导出，

　　也可作为农牧机械选型阶段的结构参考样例，帮助设计人员快速梳理立式饲料搅拌设备的整体布局逻辑，规避常规设计中容易出现的进料干涉、出料不畅、行走稳定性不足等问题。设备整体的重心布置在双轴的中心靠前位置，满载状态下牵引架处的下压力控制在农用拖拉机牵引装置的允许承载范围内，避免行驶过程中出现翘头、转向过重的问题，罐体底部的机架采用矩形管焊接结构，关键受力位置布置加强筋板，应对非铺装路面行驶时的交变冲击载荷，减少机架长期使用后的焊缝开裂风险。
