商用车悬架钢板弹簧扣接支座结构

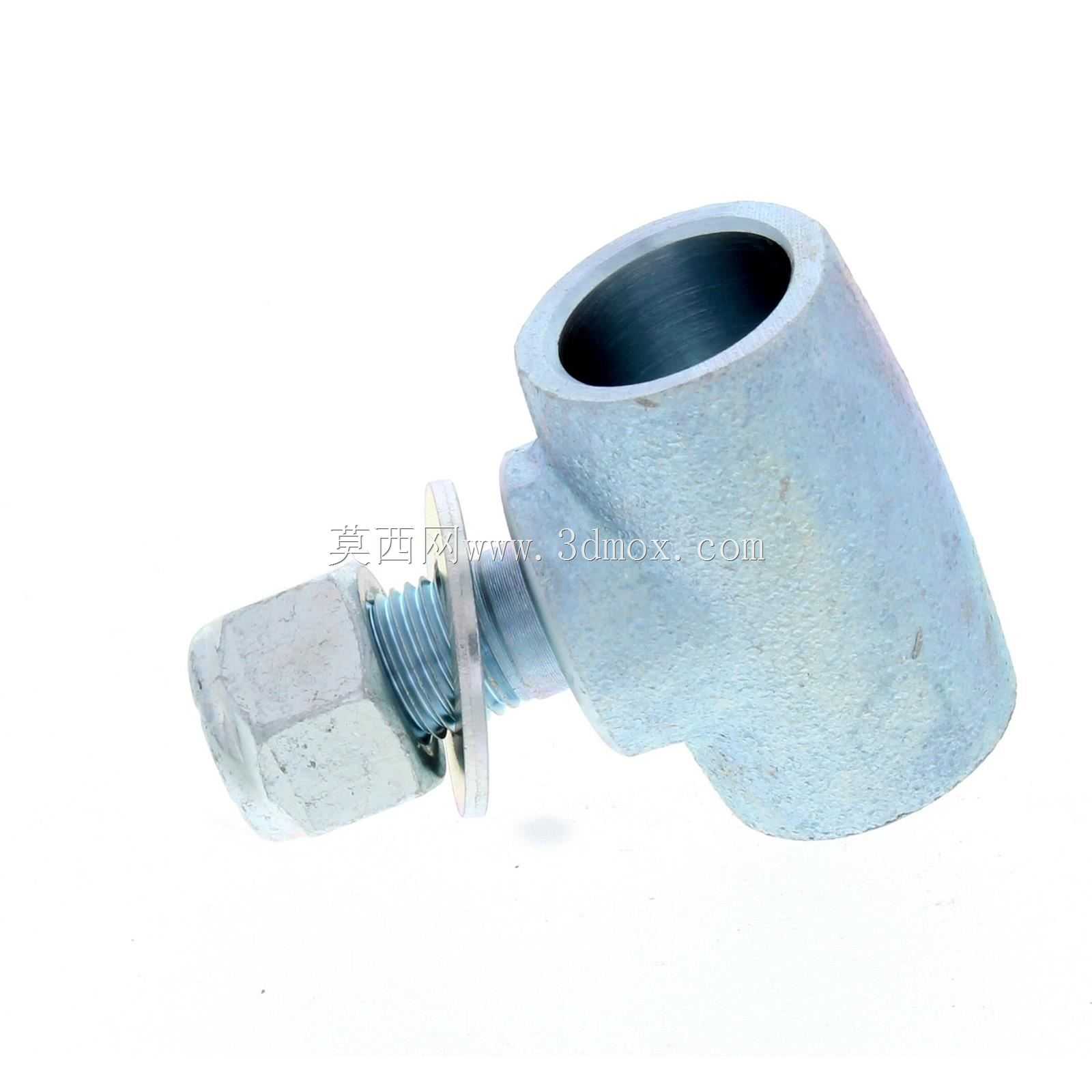

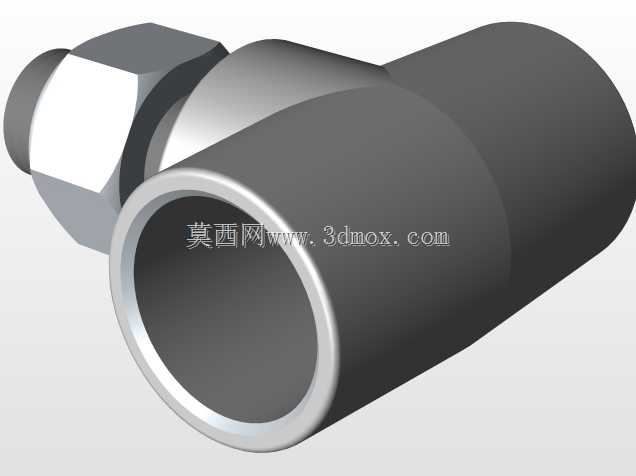

在商用车底盘悬架系统的装配场景中，这类扣接支座是承担钢板弹簧与车架侧部连接的核心受力零件，日常作业中需要持续传递路面颠簸带来的纵向、横向载荷，同时缓冲钢板弹簧形变过程中产生的交变应力，避免弹簧端部直接与车架硬接触造成的金属疲劳磨损。从结构设计逻辑来看，该零件采用一体成型的筒身搭配侧置六角锁紧结构，筒身内径匹配对应规格钢板弹簧卷耳的衬套外径，安装时可直接将弹簧端部的扣接轴穿入筒腔，侧方的六角结构用于配合锁紧螺母实现轴向限位，防止车辆运行过程中连接轴出现轴向窜动脱出。设计阶段充分考虑了安装边界的适配性，筒身外壁做了渐变加厚处理，靠近六角锁紧端的壁厚比筒口端厚2mm，既可以在应力集中的锁紧位置提升结构强度，也能控制整体零件重量，避免不必要的材料冗余。零件的安装面做了铣平处理，与车架支座贴合时平面度控制在0.1mm以内，保证装配后不会出现局部应力集中导致的支座开裂问题。实际装车验证过程中，这类支座可以适配多片簧、少片簧等不同结构的钢板弹簧配置，在轻卡、微卡以及部分农用运输车辆的前悬架、后悬架中都能通用，不需要针对不同车型做额外的结构修改。建模过程中严格按照实车装配的公差要求做了配合间隙预留，筒腔内壁与连接轴的配合间隙控制在0.2-0.3mm，既保证装配时的顺畅度，也能预留衬套受热膨胀的空间，避免高温工况下出现衬套卡滞导致的悬架动作不畅。侧方的六角结构对边尺寸符合标准紧固件的通用规格，现场装配时可以直接使用常规开口扳手完成锁紧作业，不需要配备专用工装，能够有效提升底盘装配线的作业效率。零件的外露边缘全部做了R1.5的圆角处理，避免装配过程中锐边割伤操作人员，同时也能减少应力集中点，提升零件的疲劳寿命。在悬架系统做跳动行程校核时，该支座的外形轮廓不会与周边的减震器、横向稳定杆、制动管路等部件发生运动干涉，预留的安全间隙满足满载、极限冲击等多种工况下的运动边界要求。
