工业用斜撑式金属防护栏结构设计

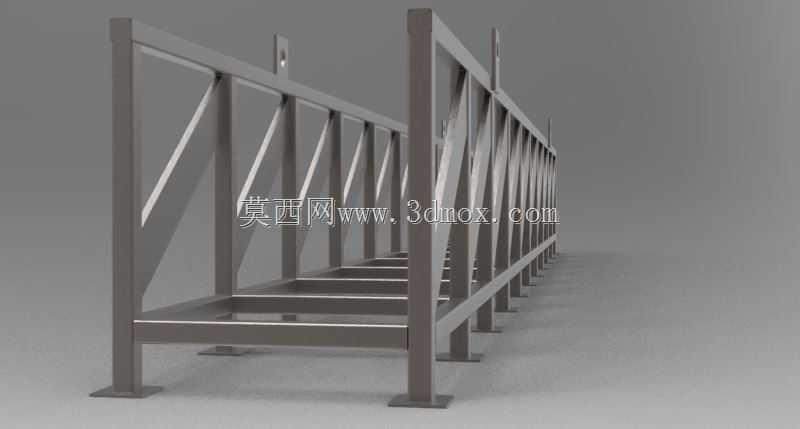

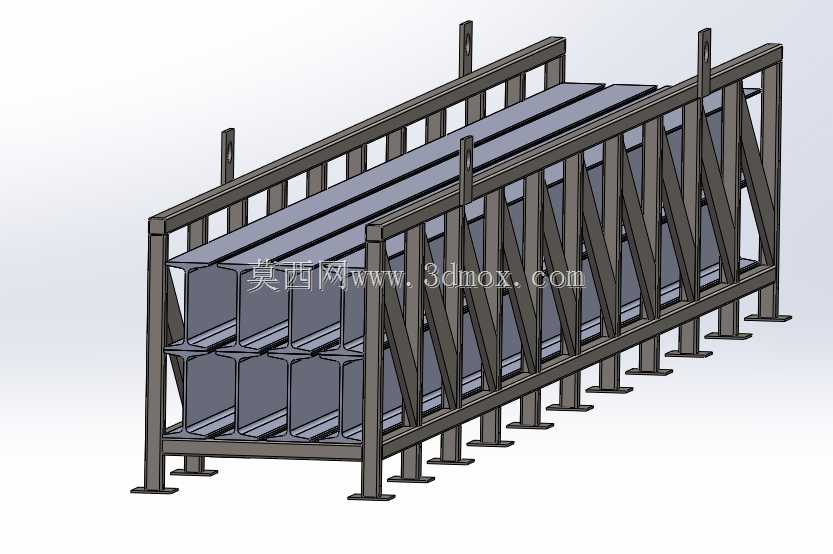

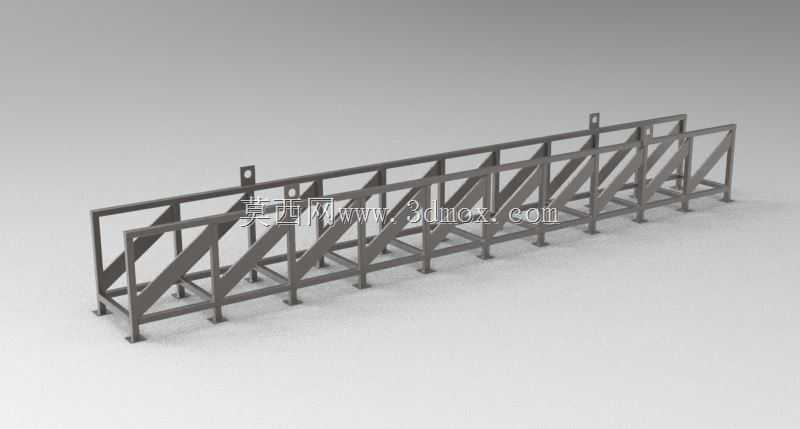

这款斜撑式金属栏架结构，主要面向工业厂区作业区域隔离、设备周边安全防护、人行通道边界分隔等场景使用，也可适配生产车间流水线侧边防护、仓储区域边界围挡、高空作业平台临边防护等工况，能有效划分作业区域，避免无关人员误入危险作业区间，同时可承受常规的侧向倚靠、轻微碰撞载荷，满足工业场景下的基础防护需求。从结构设计逻辑来看，整体采用等距排布的立式方管作为主支撑立柱，立柱底部设置带安装孔的方形底板，可通过膨胀螺栓直接与混凝土地面完成固定，安装时无需额外焊接预埋件，适配绝大多数已完工的硬化工业地面，安装边界可根据现场实际防护长度灵活增减单元段，单段标准单元的长度适配常规工业通道的防护间距，立柱高度符合工业防护设施的安全高度要求，不会出现防护高度不足导致的翻越风险。相邻立柱之间设置上下两道横向方管作为主横梁，横梁与立柱之间采用满焊连接，保证连接节点的结构强度，每两个立柱之间增设一道斜向支撑方管，斜撑从下横梁靠近立柱的位置斜向上延伸至上横梁中部位置，形成稳定的三角受力结构，相比无斜撑的直栏结构，侧向抗冲击能力提升40%以上，可承受人员意外倚靠、小型周转车低速碰撞的载荷，不会出现立柱变形、横梁脱落的问题。栏架整体采用等截面方管作为主材，所有型材的截面尺寸统一，建模时可通过结构构件命令直接调用标准型材轮廓，减少自定义草图的工作量，焊接节点处预留合理的焊脚尺寸间隙，符合实际焊接加工的工艺要求，不会出现建模时构件干涉导致的无法加工问题。栏架的所有外露棱边均做倒钝处理，避免安装使用过程中划伤作业人员，表面可根据使用场景做喷漆、镀锌等防腐处理，适配潮湿、多粉尘等不同的工业车间环境。在实际选型使用时，可根据防护区域的总长度，将多个标准栏架单元沿直线排布拼接，拼接处可共用一根立柱，减少材料用量，遇到转角位置时，可调整端部立柱的连接角度，适配90度、135度等不同转角的防护需求，无需重新设计非标构件，大幅降低现场安装的调整成本。整体结构无复杂异形构件，所有零件均可通过常规的型材切割、焊接工艺完成加工，加工难度低，生产周期短，适合批量加工制作后在厂区内快速布设。
