斜躺式人力骑行三轮代步车架结构

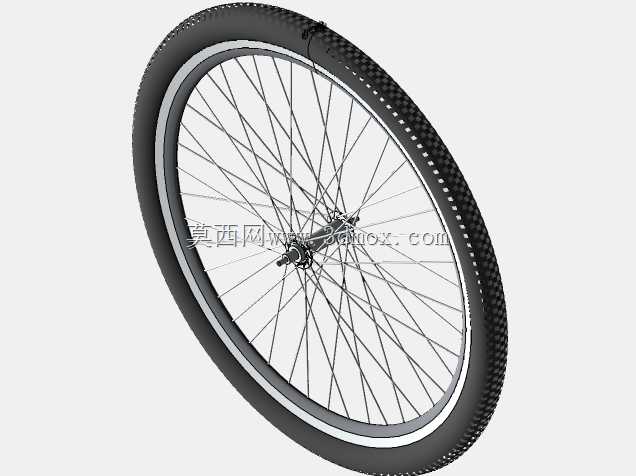

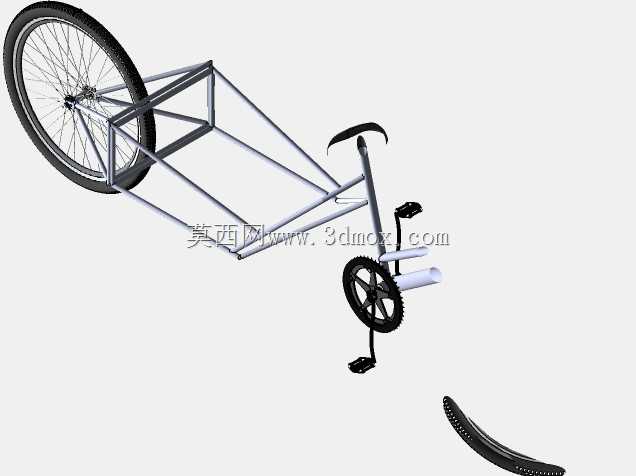

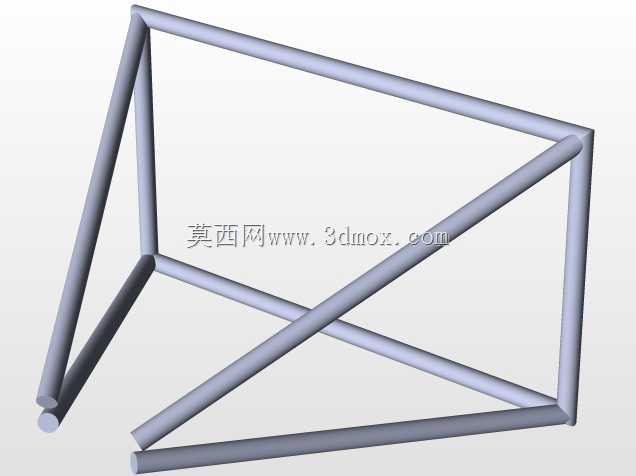

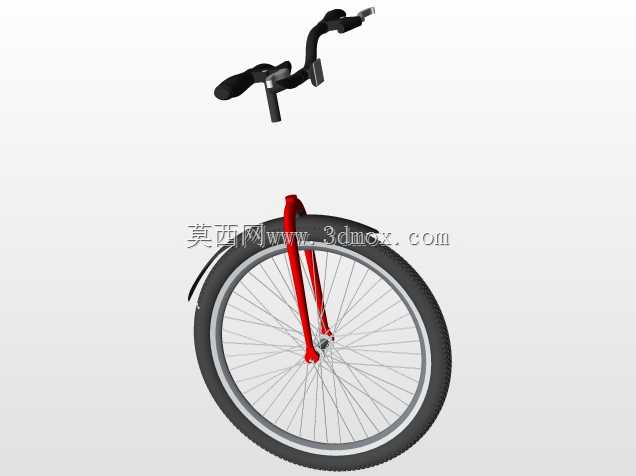

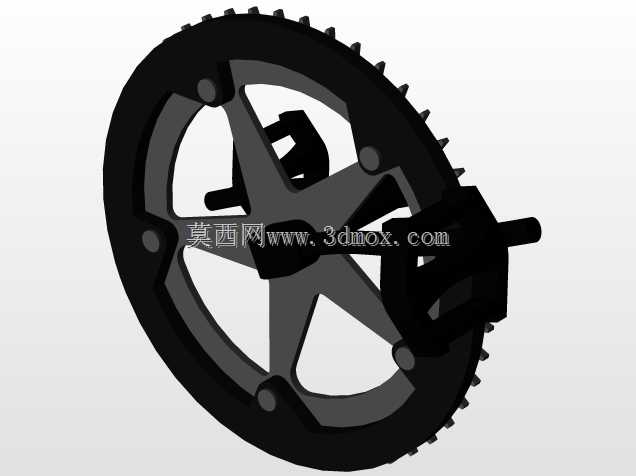

这套斜躺式三轮骑行结构的设计，核心面向休闲代步、短途出行以及特殊骑行需求场景，区别于传统正坐自行车的姿态设定，斜躺姿态能大幅降低长时间骑行的腰背部负荷，适合中老年群体休闲出行、骑行爱好者长途休闲骑乘，也可作为景区休闲租赁载具的基础结构使用。从结构布局来看，该设计采用单前轮导向、单后轮驱动的三轮布局，相比两轮斜躺车，三轮结构自带静态稳定性，骑行者无需在低速状态下维持平衡，上手门槛更低，也能适配更多非铺装的休闲骑行路面。车架主体采用空间桁架式管架结构，通过多根薄壁金属管材的三角拼接形成高刚性承载框架，这种设计在控制整体重量的同时，能有效承载骑行者体重以及骑行过程中的路面冲击载荷，管材的连接节点位置充分考虑了焊接工艺的可实现性，所有交汇管材都预留了足够的焊接操作空间，避免出现工艺死角。骑行姿态的设定上，靠背位置做了后倾角度优化，踏板位置设置在车身前部偏下区域，骑行时腿部可以自然前伸，相比传统自行车的屈膝踩踏姿态，能更好地发挥大腿肌群的发力效率，同时降低膝关节的弯折角度，减少长期骑行对膝关节的磨损。转向结构直接与前轮叉体连接，转向把手设置在骑行者身体侧前方，操作时手臂自然下垂即可握持，无需抬臂发力，长时间操控的疲劳度更低。驱动部分保留了传统自行车的链传动结构，牙盘与后轮飞轮的中心距经过反复校核，既保证了链条张紧调节的余量，也避免了链条过长出现的跳齿、脱落问题。安装边界方面，车架后部的后轮安装位预留了标准花鼓的装配空间，可兼容常规26寸自行车轮组，前部转向管柱的内径匹配标准自行车前叉的安装尺寸，无需额外加工转接件即可完成标准件装配；车架中部的承载区域预留了座椅安装孔位，可根据需求加装布艺或硬质靠背座椅，车架后部的桁架空间还可拓展安装置物篮、储物箱等配件，满足短途载物需求。结构设计过程中，对整车的重心位置做了前置优化，将骑行者的重心落点控制在前后轮距的中心偏后位置，既避免了前轮载荷过大导致转向沉重，也防止后轮载荷过高出现爬坡时前轮翘头的问题，同时三轮的轮距设定经过稳定性校核，在常规过弯速度下不会出现侧翻风险，兼顾了骑行灵活性与行驶安全性。
