小型手动管材弯曲加工工装结构

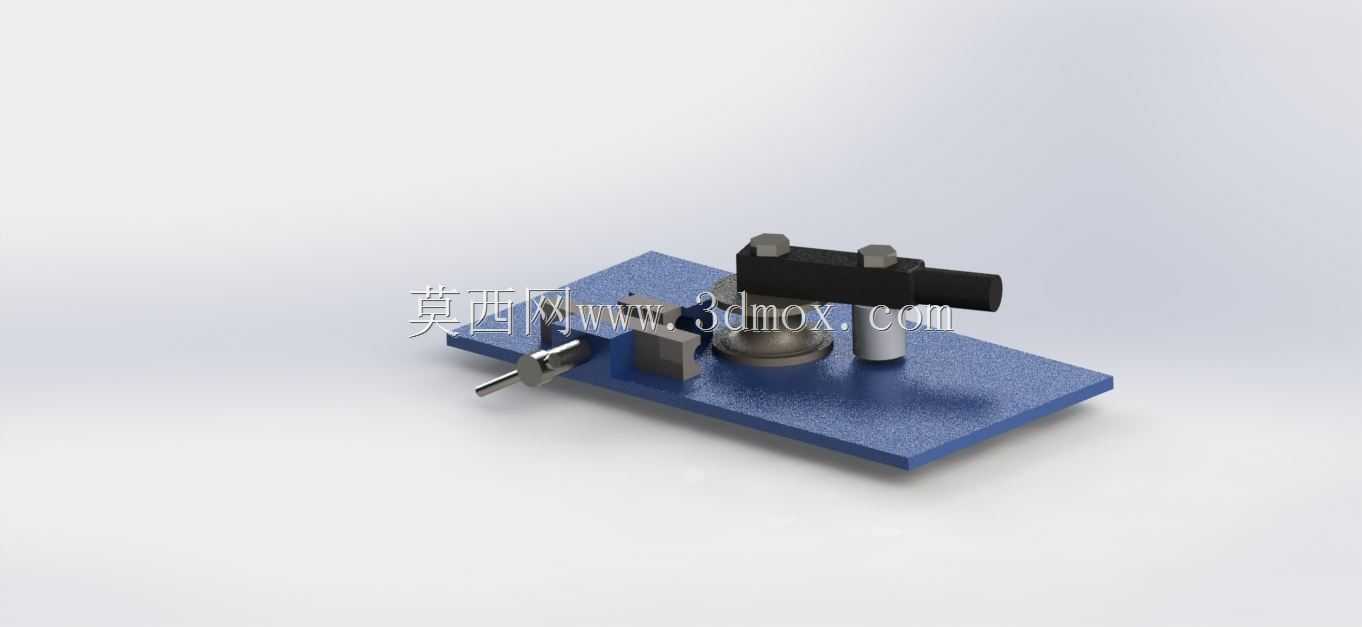

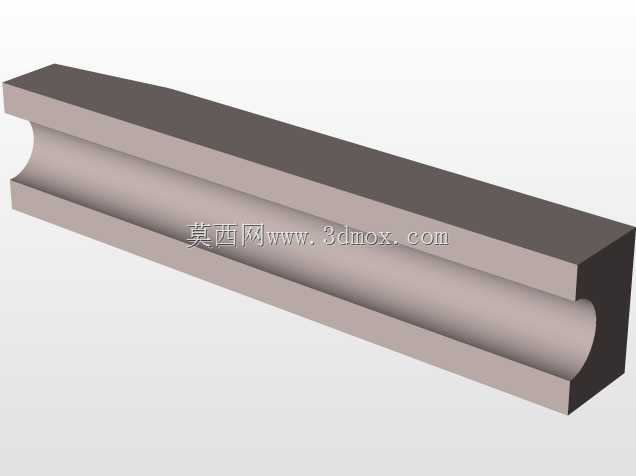

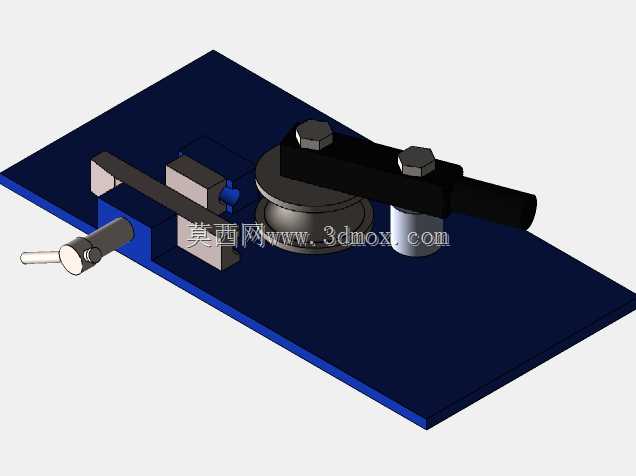

这款手动弯管工装主要面向小批量管材加工、现场管线布设维修、五金制品打样等场景设计，可适配多规格金属薄壁圆管、小截面型材的弯曲作业，在小型五金加工车间、水电安装现场、制冷管路维修、非标样机试制等场景中，能够替代大型数控弯管设备完成小半径、多角度的管材弯折需求，无需外接电源与气源，单人即可完成操作，尤其适合无动力配套的野外作业、狭小空间内的管线调整作业，也可作为职业院校钳工、管工实训的教学实操器具。设备核心功能为通过手动施力带动成型轮转动，配合定位挡块与夹紧结构将管材沿成型轮的圆弧槽弯折至目标角度，可实现0到180度范围内任意角度的管材弯曲，成型轮的圆弧槽与管材外径精准贴合，弯折过程中可有效避免管材出现瘪管、起皱、外壁划伤等常见弯管缺陷，定位挡块可根据管材直径快速更换适配垫块，兼容不同壁厚的金属管材加工，侧面的进给定位结构可精准控制管材的送进长度，保障批量弯管时的弯折位置一致性，无需额外划线标记即可完成定长弯折作业。整体设计遵循轻量化手动工装的设计逻辑，将所有功能部件集成在一块平整的安装底板上，底板采用加厚钢板加工而成，底部预留四个对称的安装孔位，可通过螺栓快速固定在工作台、槽钢支架甚至现场的硬质地面上，安装边界无外凸的尖锐结构，不会对周边作业空间造成干涉；核心的成型轮采用耐磨钢材加工，表面做硬化处理降低长期使用的磨损量，夹紧手柄采用偏心锁紧结构，无需额外工具即可快速完成管材的装夹与松脱，操作力经过杠杆比优化，普通成年男性单手即可完成最大规格管材的弯折操作，无需借助加力杆等辅助工具。设备整体外形紧凑，安装底板的长宽尺寸适配常规钳工工作台的台面规格，放置在台面上不会占用过多操作空间，所有运动部件均做了圆角处理，操作过程中不会划伤操作人员，弯折作业时管材的受力路径全部沿底板平面传递，不会产生倾覆力矩，固定后作业稳定性极强，无需额外配重即可完成大角度弯管作业。
