手动台式磨床链条传动打磨工装结构

　　这套手动台式磨床结构面向小型工件的修磨、去毛刺、端面找平与手工研磨场景，常见于维修工位、教学实训台、样品试制间以及小型五金加工铺位。设备不依赖复杂电控回路，操作者通过手轮或链轮输入动力，经链条把运动传递到上部磨轮轴，使砂轮或研磨轮在稳定转速区间内完成接触加工。相比大型固定式磨床，它更适合单件、小批量和频繁换件的作业，工件可以手持靠近磨轮，也可借助托架限制进给位置，降低偏磨和过度切入的风险。

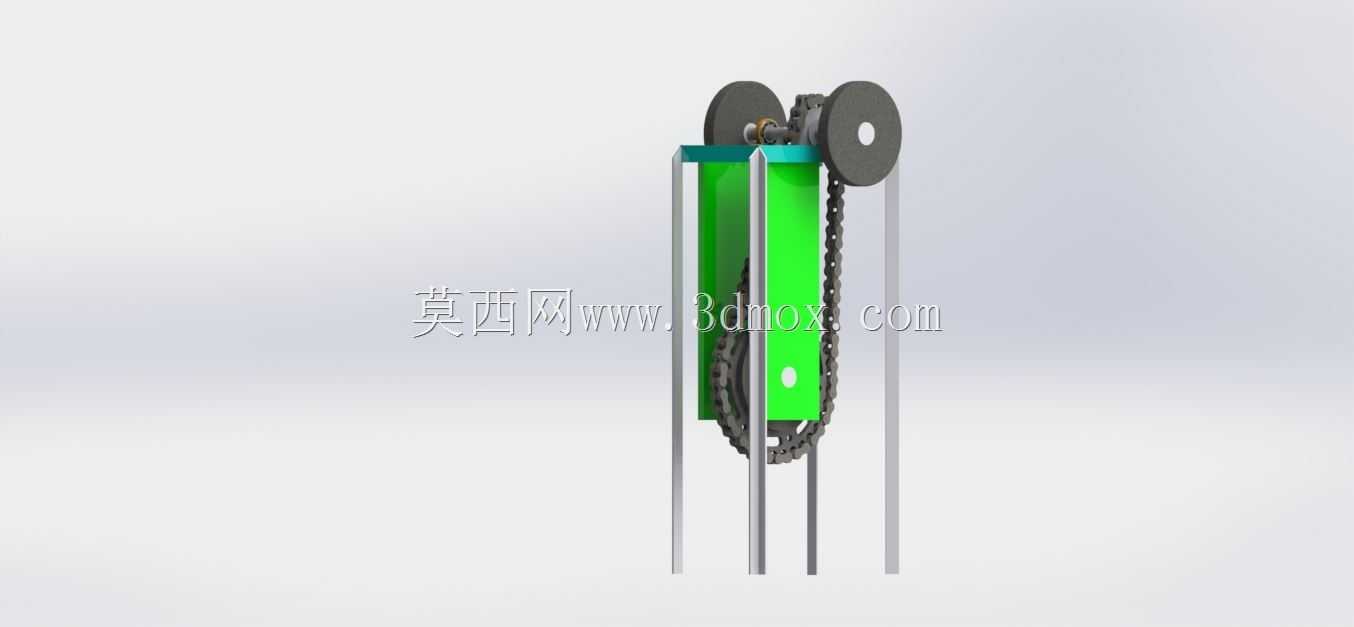

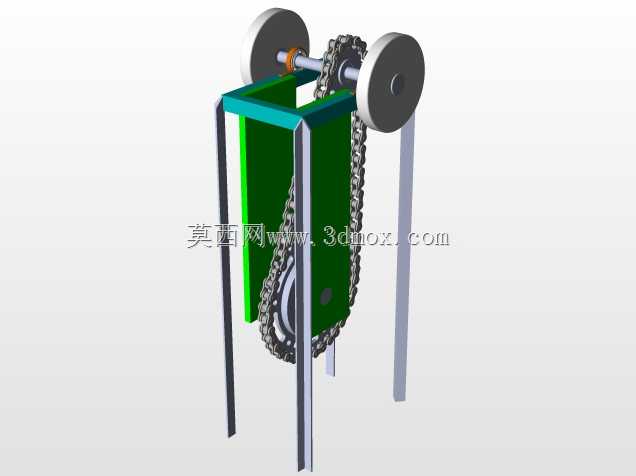

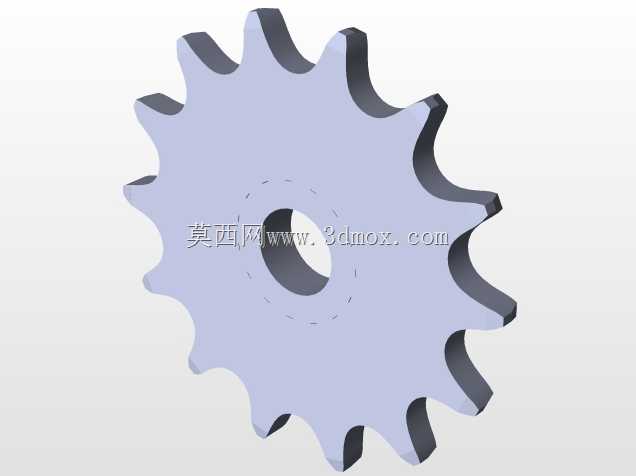

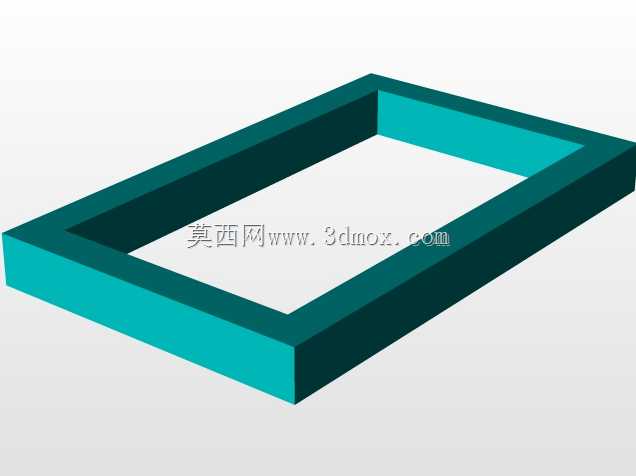

　　从结构布置看，模型采用立式框架承载思路，两根细长立柱构成主要支撑边界，顶部布置链轮与张紧元件，中部绿色护罩围合链条运行区域，既减少外露运动件对操作人员的干扰，也能在研磨飞溅环境中保护传动副。链条传动保留了手动设备所需的传动距离，同时通过链轮齿数关系调整输入与输出节奏；上端磨轮轴两侧设置轮体安装位，便于根据磨削对象更换砂轮、抛光轮或纤维轮。护罩侧面保留观察与维护空间，拆装链条、调整张紧量和检查轮轴跳动时不需要整体拆解机架。

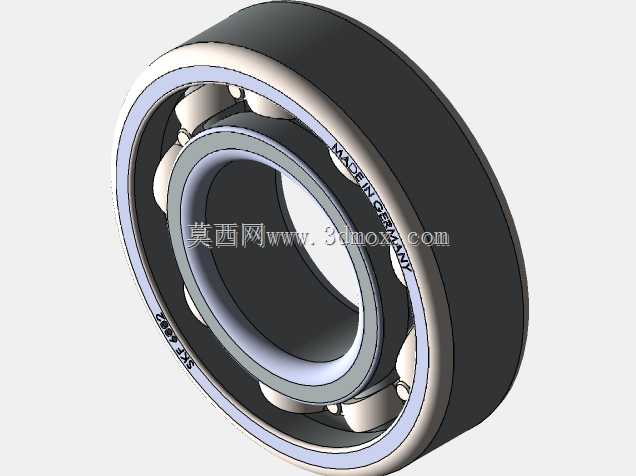

　　设计上需要重点控制磨轮轴的悬臂长度与轴承支撑间距。磨床在工作时承受径向接触力，若轴端悬伸过大，砂轮容易产生振动，直接影响工件表面纹路和刃口质量。模型中将传动轮与工作轮靠近上部支撑区布置，立柱向下延伸形成较宽的落地姿态，使设备在手动施压时不易倾覆。工作台区域虽然结构简洁，但应围绕磨轮中心线确定托板高度，保证工件接触点位于砂轮有效圆周面，而不是侧面或边角位置。

　　安装边界方面，这类台式设备需要预留正面操作空间和侧面换轮空间，机架底部应固定在平整工作台或基础板上；地脚位置避开链条下垂段，护罩与磨轮之间保留安全间隙。若投入实际制造，还需在磨轮侧增设可调式工件托板、透明防护挡板和冷却或吸尘接口，并核算链轮张紧、轴系挠度、砂轮线速度与防护罩强度。三维结构清楚表达了手动输入、链条升速、立式支撑和磨轮执行之间的关系，可作为小型研磨设备方案校核、教学演示和专用工装改型的基础。
