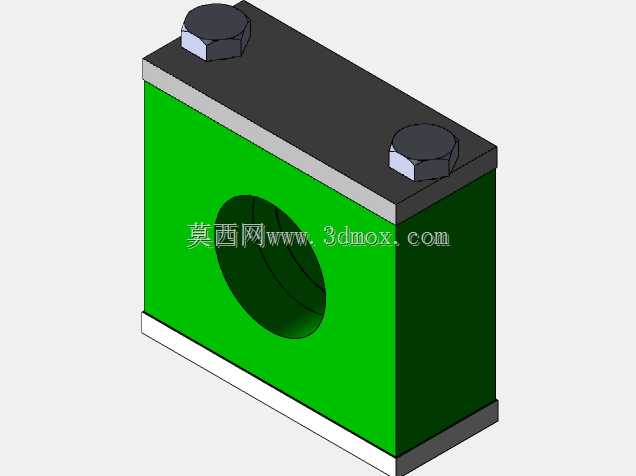

48mm管径简易管夹安装固定结构

这款管夹结构主要面向工业现场的管路布设场景，在液压站排布、气动系统走线、流体输送管线固定等工况中都能见到这类结构的身影，核心作用是将指定外径的圆形管材牢牢锁定在安装基面，避免设备运行过程中管路受振动、流体冲击出现移位、磨损甚至接头松脱泄漏的问题。从结构设计来看，整体采用分体式夹持思路，下半部分为带半圆容纳槽的主体基座，上半部分为配套的压合盖板，两者通过顶部两颗内六角螺栓实现锁紧，当螺栓拧紧时，盖板与基座的半圆槽共同围合出完整的圆形夹持腔，抱紧穿过的管材。基座底部预留了平直的安装贴合面，可直接贴附在设备机架、安装墙板或者预制的管排支架上，不需要额外加工适配的弧形基面，降低了现场安装的基面加工要求。夹持腔的适配管径为48mm，这个尺寸覆盖了工业场景中常用的中等规格液压硬管、气动主管路以及部分低压流体输送管的外径范围，夹持腔内壁没有额外加工防滑齿纹，依靠螺栓锁紧带来的正压力产生足够的摩擦力锁止管材，既不会因为齿纹压伤薄壁管材的外壁，也能保证足够的夹持力抵抗管路的轴向窜动与径向振动。设计时特意将螺栓布置在夹持腔的两侧上方位置，避开了管材穿入的中心路径，安装时可以先将基座固定在安装面上，再把管材放入下半圆槽，扣上盖板后拧紧螺栓即可完成固定，不需要提前将管夹套入管材再整体定位，给后期管路改造、维护拆装留出了足够的操作空间，不用大范围拆卸相邻管路就能完成单个管夹的更换或位置调整。整体外形为规整的长方体结构，没有外凸的尖锐棱角，在排布密集管路的场景中可以紧密并排安装，不会因为结构干涉浪费安装空间，上下两部分的贴合面做了平面度处理，锁紧时不会出现局部应力集中导致的基座变形，长期受振动工况影响也不会出现螺栓松脱、夹持力下降的问题。这类管夹结构没有多余的复杂功能，核心就是稳定可靠的管路固定，在非标自动化设备、小型液压工作站、车间压缩空气管路布设等场景中，这种结构简单、安装便捷的管夹是管路固定环节的常用选择，设计时也充分考虑了加工便利性，主体结构的外形都为平面与规则圆弧面，常规的铣削加工就能完成所有结构的制作，不需要特殊的工装或者复杂工艺，加工成本可控，也方便后期根据实际使用的管材外径快速调整夹持腔尺寸，适配不同的管路规格。
