DN40内螺纹手动球阀三维设计模型

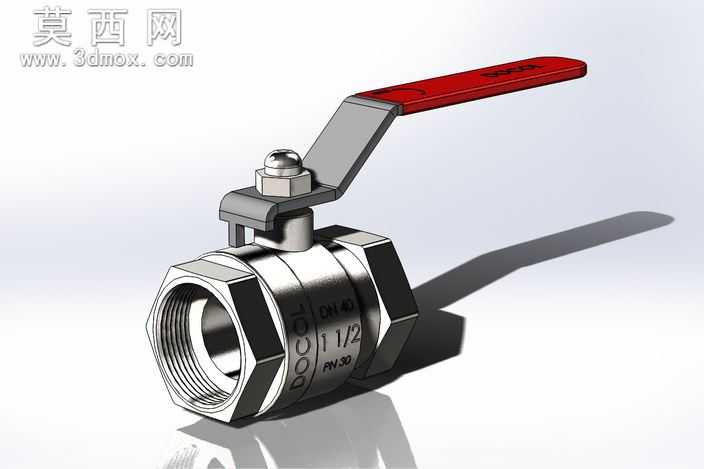

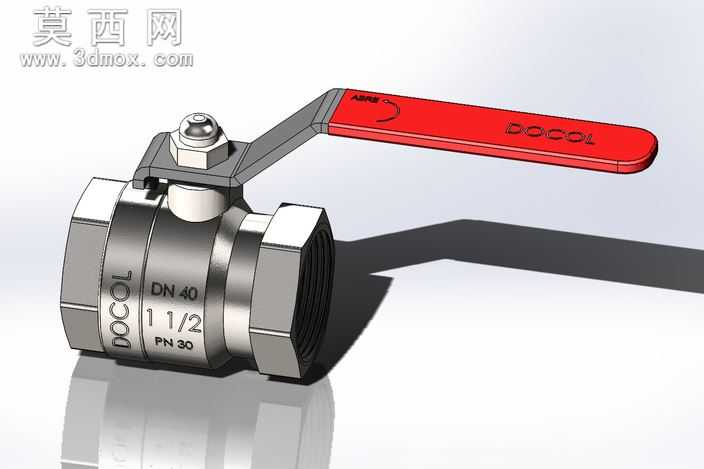

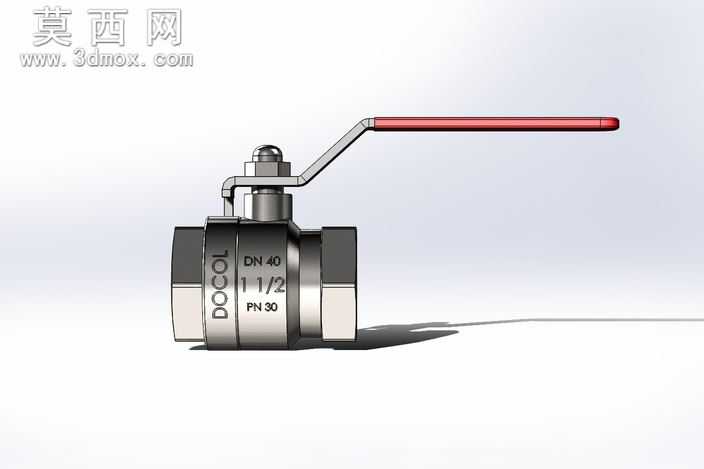

本模型为DN40规格1又1/2英寸内螺纹手动球阀，建模过程严格遵循工业阀门设计规范，以真实DOCOL品牌PN30压力等级球阀为原型进行1:1比例复刻，完整还原了产品的所有结构细节。建模阶段首先通过旋转、拉伸等基础特征构建阀体主体，阀体两端的内螺纹采用螺旋扫描特征精准绘制，螺纹牙型、螺距完全匹配G1又1/2管螺纹标准，保证虚拟装配时可与对应规格管路接头完美契合。球体密封结构采用布尔运算完成配合面裁切，精准控制球体与阀座密封面的配合间隙，还原金属硬密封球阀的密封结构特性。阀杆部分采用阶梯轴结构设计，依次完成填料函位置、手柄连接扁位、防脱出凸台的特征构建，阀杆与阀体的配合间隙按照实际装配公差设置，可直观展示阀杆的转动行程与限位结构。手柄部分采用扫掠特征构建长杆结构，端部做圆弧过渡处理，表面包覆红色防滑材质，还原真实产品的操作握持手感。材质渲染阶段，阀体、阀杆、球体等金属部件采用抛光不锈钢材质，调整金属粗糙度参数模拟金属加工后的哑光金属质感，密封件采用黑色聚四氟乙烯材质，设置半透明磨砂质感区分不同部件属性，手柄部分采用红色烤漆金属材质，添加细微颗粒质感模拟真实喷塑表面效果。场景搭建采用纯白影棚环境，添加柔和的区域光照明，在阀体下方投射柔和阴影，突出产品的金属轮廓与结构层次。模型完整保留了球阀的所有装配关系，可通过运动仿真模拟手柄90度旋转带动球体转动，实现阀门通断状态的切换，直观展示球阀的工作原理，可用于管路系统装配模拟、阀门产品展示、机械设计教学等场景，所有特征参数均可编辑，方便设计人员根据实际需求调整参数修改规格。
