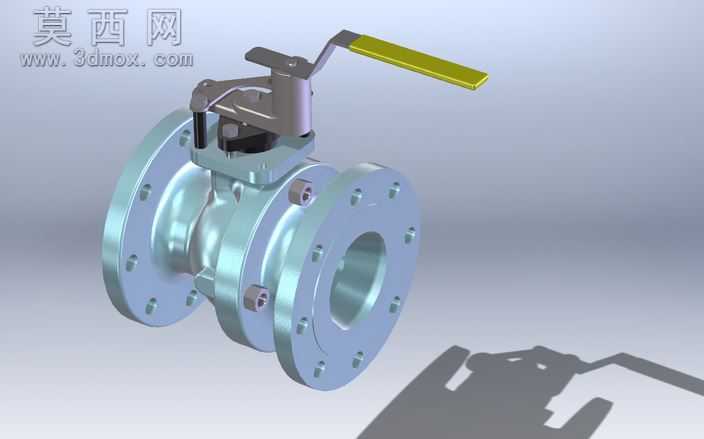

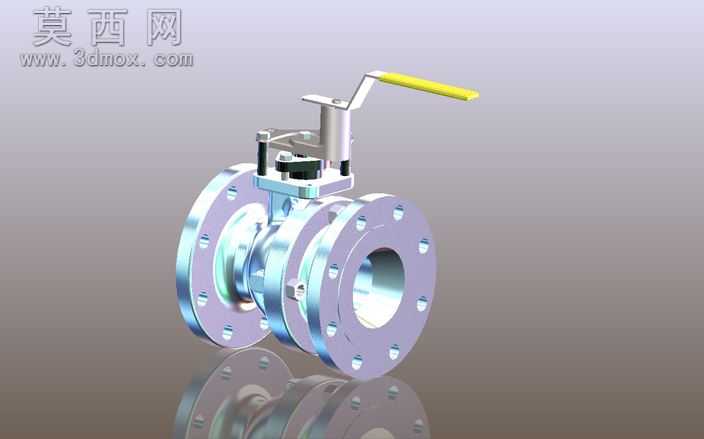

4英寸150级法兰连接手动球阀结构模型

本模型为4英寸公称压力150级的法兰式手动球阀三维设计成果，建模阶段严格遵循美标法兰球阀的通用设计规范，对阀门的各个组成部件进行了全参数化的特征构建，完整还原了法兰球阀的真实装配关系与结构细节。模型首先从核心的阀体部分开始构建，精准绘制了左右两片法兰式阀体的流道轮廓、法兰盘螺栓孔分布、阀体连接定位止口、密封槽结构，法兰盘的密封面形式、螺栓孔的节圆直径与数量均匹配150磅级4英寸法兰的标准尺寸，保证模型的工程参考价值。随后完成了球体、阀座密封件、阀杆、操作手柄、定位压盖、填料密封组件、连接紧固件的独立建模，球体的通孔直径与通径匹配，阀杆与球体的驱动连接槽、防吹出结构都做了精细化还原，操作手柄的长度、扳动角度限位结构也完全参照实物设计，填料压盖的压紧螺栓、阀体连接螺栓的规格与排布都符合常规法兰球阀的设计逻辑。材质与渲染阶段，为不同部件匹配了对应的工业材质：阀体与金属结构件赋予铸钢镀锌后的淡蓝金属质感，表面添加细微的磨砂纹理还原工业铸件的真实表面效果，操作手柄赋予黄色烤漆金属材质，密封件部位赋予深色非金属材质，通过场景布光突出金属部件的光影层次与结构轮廓，阴影效果自然柔和，清晰展现阀门的整体外形与部件衔接关系。设计过程中重点考量了法兰球阀的装配合理性，所有部件的配合间隙、装配定位关系都经过校验，既保证模型外观的还原度，也能清晰呈现法兰球阀的工作原理：通过扳动手柄带动阀杆旋转，驱动球体在阀座间转动90度即可实现管路的通断控制，法兰连接形式可直接与同规格的工业管道法兰对接，适用于水、油品、蒸汽等多种介质的管路通断控制场景。模型的各个部件均可独立拆分查看，能够直观展示法兰球阀的内部构造与装配逻辑，可作为阀门设计学习、管路系统布局演示、工业产品展示的参考素材，帮助设计者快速理解法兰球阀的结构组成与设计要点。
