小型精密药剂输送加药泵结构设计

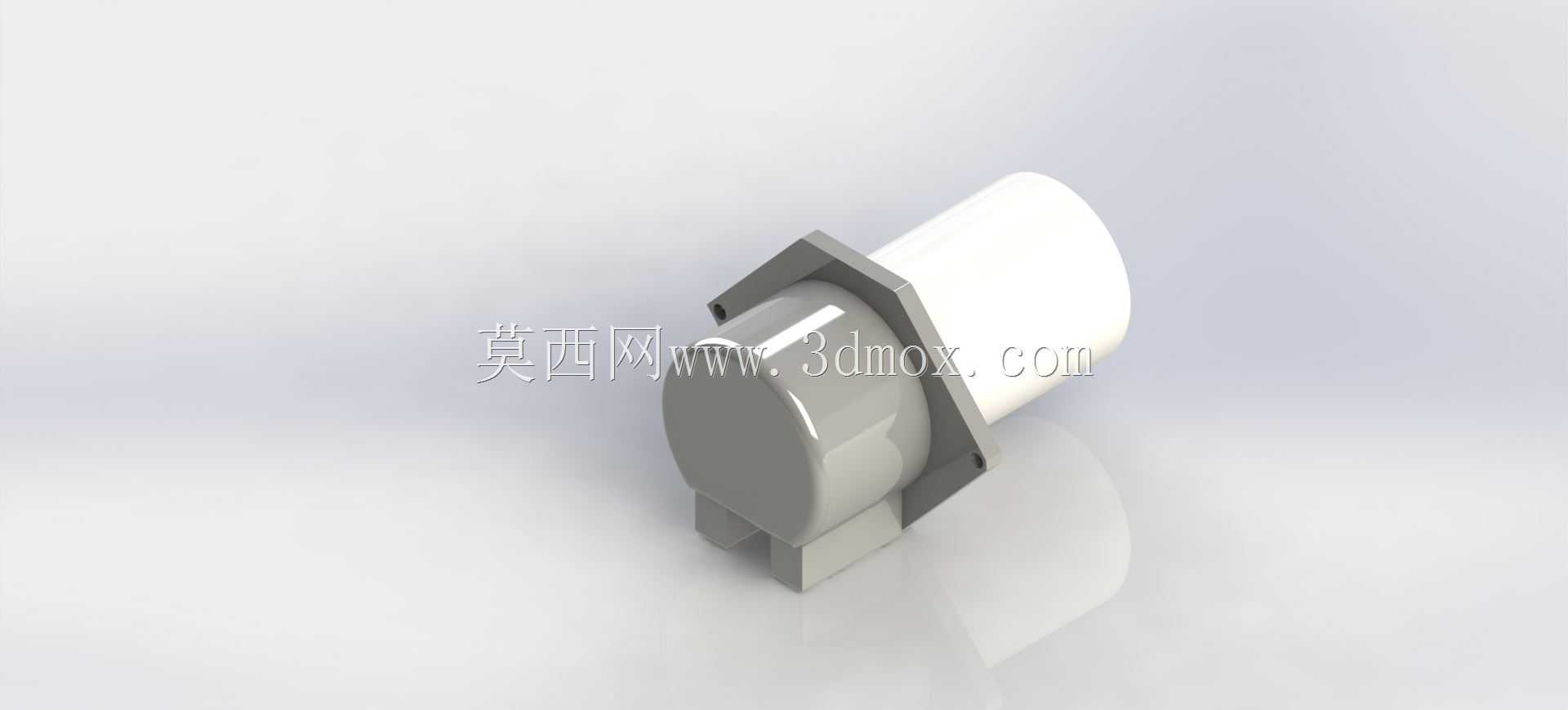

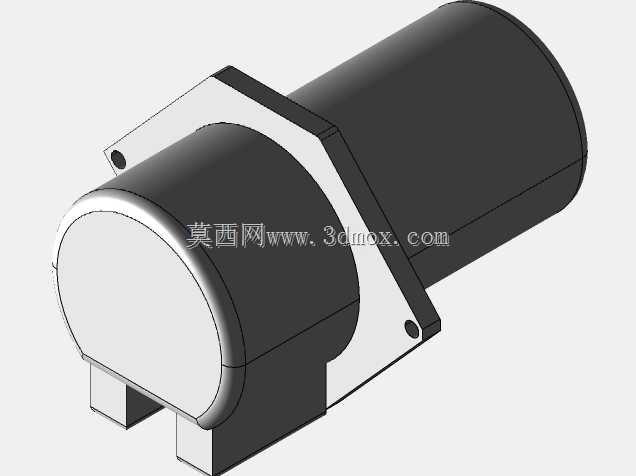

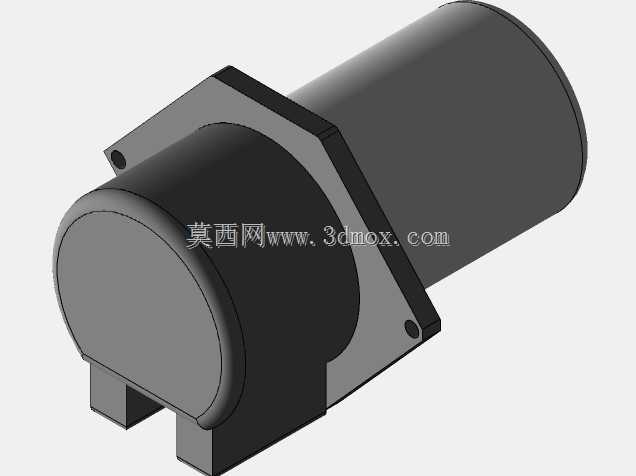

这款微型加药泵的结构设计，首先围绕小流量精准药剂投加的核心场景展开，在小型水处理设备、实验室流体配比装置、小型医疗加注设备、盆栽水肥自动供给系统这类安装空间局促、投加精度要求高的场景里，常规尺寸的加药泵往往受限于安装体积无法适配，这款结构在设计初期就把安装边界作为核心约束条件，整体采用带法兰安装边的圆柱主体结构，安装法兰上预留的固定孔位可直接适配面板嵌入式安装，主体探出面板的部分做了圆弧过渡处理，既避免安装后锐边磕碰，也能减少外部流体附着积留。从功能特性来看，这款泵的进出液接口设置在主体侧下方，采用快插式接口结构，可直接匹配小口径软质药剂管路，无需额外配置转换接头，泵体内部的容腔做了平滑流线处理，能够减少药剂残留，避免不同药剂切换时的交叉污染，针对弱腐蚀性药剂的使用场景，泵体接触流体的部分壁厚做了均匀加厚处理，可兼容常规水处理药剂、稀释水肥、常规医用试剂等多种流体介质，不会出现短时间内被腐蚀渗漏的问题。设计过程中没有采用复杂的分体拼接结构，主体部分尽量做一体化构型，减少密封连接面的数量，从结构根源上降低渗漏风险，安装法兰与主体的连接位置做了加强筋过渡，能够承受管路插拔时的侧向力，避免长期使用后连接位置出现开裂。外形尺寸上，整体主体直径控制在小尺寸规格，安装法兰的对角尺寸适配常规设备面板的预留开孔，安装时仅需在面板开对应尺寸的圆孔，通过法兰边的卡扣或者螺丝即可完成固定，不需要额外设计复杂的安装支架，能够大幅降低配套设备的结构设计工作量。泵的驱动端与流体端做了分隔式设计，驱动部分的腔体与流体容腔之间设置了密封隔离结构，即使流体端出现微量渗漏，也不会渗入驱动部分造成部件损坏，这种结构设计也方便后期的维护拆解，仅需拆开流体端的端盖即可清理内部残留的药剂或者更换易损密封件，不需要将整个泵从设备上完全拆除。在实际选型适配时，这款泵的结构尺寸可以直接嵌入到小型设备的面板内部，仅露出操作或者接口部分，不会占用设备外部的多余空间，针对小流量连续投加的工况，泵体的内部流道做了阻尼优化，能够减少出液的脉动，让药剂投加的流量更稳定，避免出现投加量忽大忽小的问题，适合需要精准控制药剂投加比例的小型自动化设备使用。
