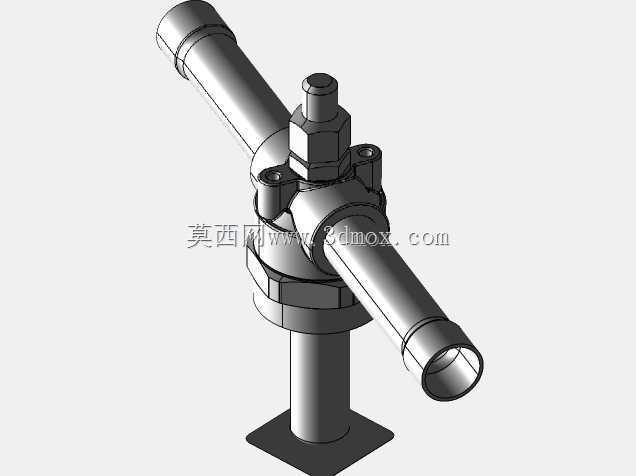

12VDC制冷系统用焊接式二通电磁阀结构

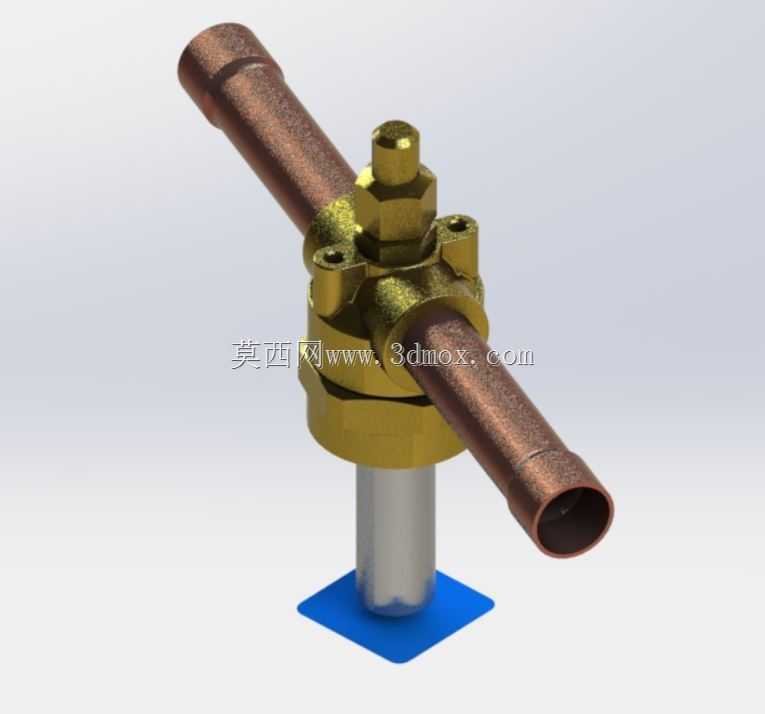

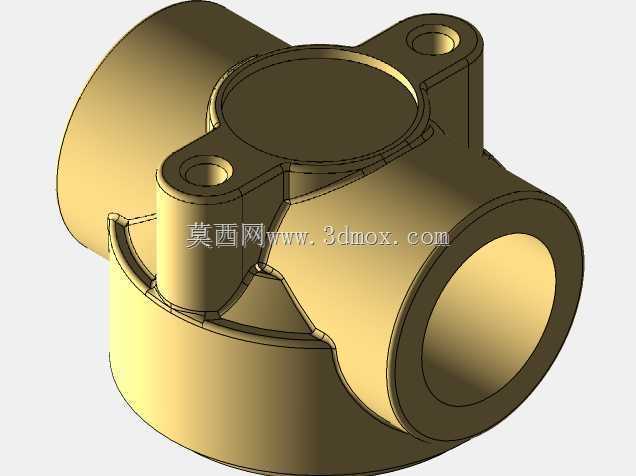

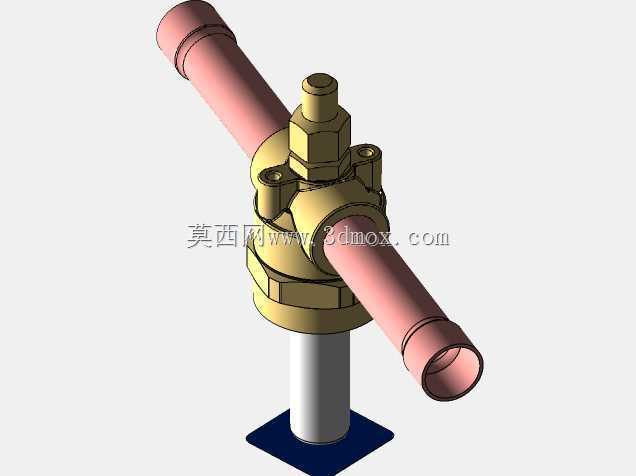

　　这款12VDC供电的二通电磁阀，核心应用场景集中在小型商用制冷机组、冷链运输冷藏单元、医用低温存储设备的冷媒通断控制回路中，区别于常规水系统电磁阀，其结构设计完全适配氟利昂类冷媒的密封特性与管路安装要求。从实际工况适配角度看，阀件两端采用加长紫铜接管结构，接管外径匹配常规制冷系统常用的6-12mm管径规格，安装时可直接与系统铜管进行钎焊连接，无需额外配置转接头，能有效减少管路焊点数量，降低冷媒泄漏风险；接管长度预留了足够的焊接操作空间，避免焊接时高温传导至阀体内腔，造成密封件老化损坏。阀体核心控制部分采用黄铜锻压成型的基座，黄铜材质的抗冷媒腐蚀性能优异，同时具备良好的加工精度保持性，基座上设置的三个安装凸台带有内螺纹孔，

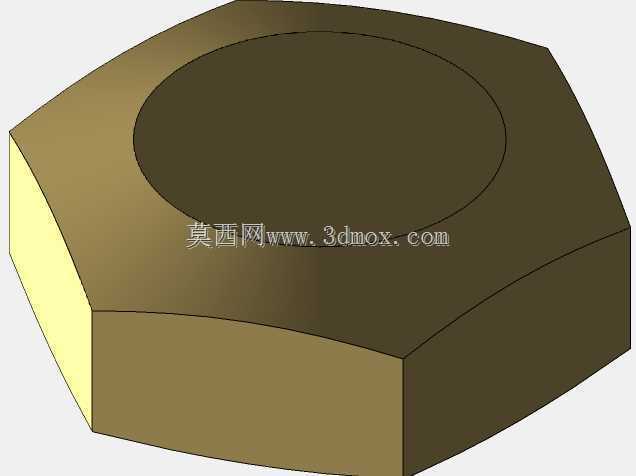

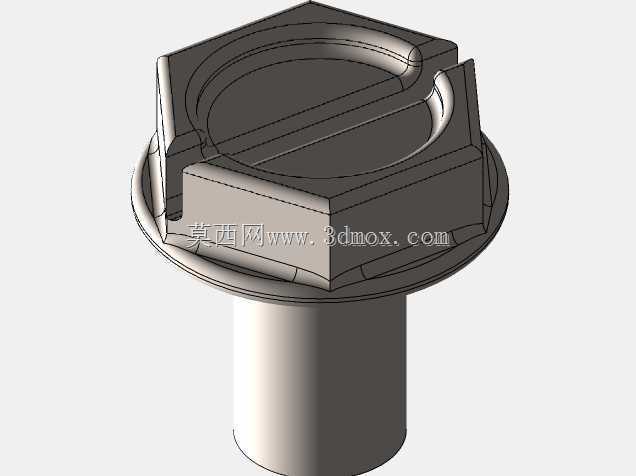

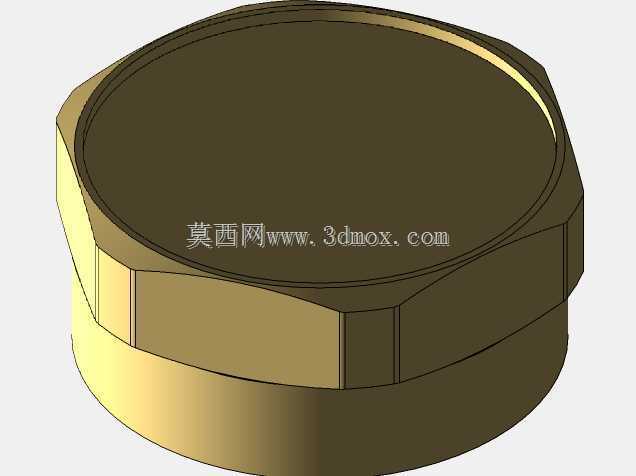

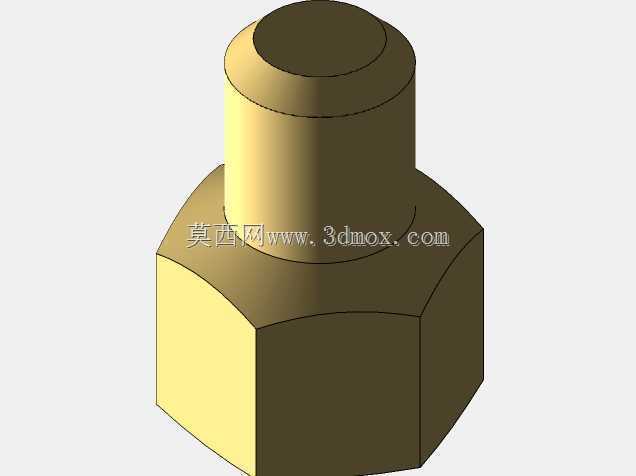

　　可适配不同规格的线圈固定支架，满足不同安装空间下的线圈装配需求，不管是卧式安装还是立式安装，都能通过支架调整线圈的固定方向，避免线圈与周边管路、钣金件产生干涉。上部的阀芯调节部位采用六角锁紧结构，出厂时已完成阀芯行程的标定，现场安装时无需额外调整，可直接接入控制回路使用，阀芯与阀座的密封面采用软密封材质，在12VDC额定电压驱动下，可实现0-3MPa工作压力范围内的冷媒可靠截断，关闭状态下的内泄漏量控制在行业标准允许的极低范围内，避免制冷系统因阀件内漏出现制冷效率下降、压缩机液击等故障。下部的电磁驱动部分采用不锈钢导磁套结构，不锈钢材质可有效隔绝冷媒与内部线圈组件的接触，同时导磁性能稳定，能保证长期使用下的电磁吸力一致性，

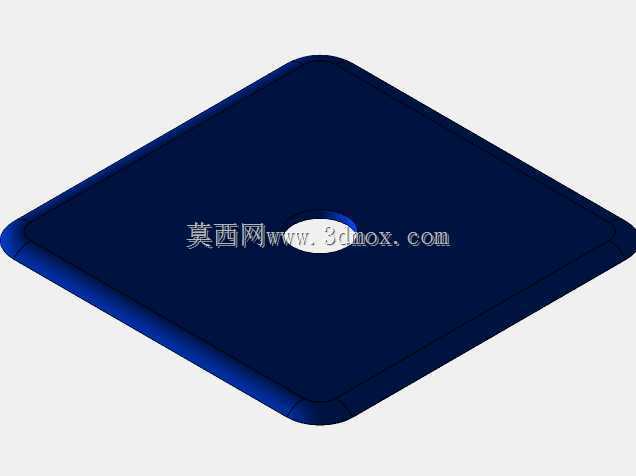

　　导磁套底部设置的蓝色定位底座，可在装配时快速对准安装板上的定位孔，降低现场安装的对位难度，底座的平面度公差控制在0.1mm以内，保证阀件安装后不会出现额外的管路应力。从设计思路上看，这款阀件完全围绕制冷系统的实际安装痛点做了优化：首先是接管与阀体的连接采用硬钎焊预连接工艺，出厂前已完成该部位的气密性检测，用户现场仅需完成两端与系统管路的焊接即可，减少了现场装配的密封点；其次是整体结构的流道设计采用直通式结构，流道内壁做了抛光处理，冷媒通过时的流阻极低，不会对系统的冷媒循环造成额外的压力损失，能有效保证制冷系统的换热效率；再者是线圈部分采用可拆分设计，当线圈出现故障时，无需释放系统内的冷媒、无需拆卸阀体，

　　仅需松开固定支架的螺丝即可更换线圈，大幅降低后期维护的成本与操作难度。在安装边界方面，阀件整体的横向尺寸由两端接管长度决定，安装时需保证接管插入系统管路的深度不小于10mm，同时阀体中心距离周边钣金、管路的最小间隙不小于15mm，预留足够的操作空间用于后期线圈更换与检修；垂直方向上，从底座安装面到顶部调节螺母的总高度控制在合理范围内，不会占用过多的机组内部安装空间，适配大多数紧凑型制冷机组的内部布局要求。实际选型过程中，这款阀件可直接替代同管径规格的进口制冷电磁阀，其安装尺寸与接口规格完全兼容行业通用标准，无需对原有系统管路做任何修改即可直接替换，在小型冷库、商超展示柜、车载冷藏箱等设备的流体控制回路中，能稳定实现冷媒通路的自动通断控制，配合设备的温控系统完成温度精准调节。
