粮食输送系统用集成联轴器高扭矩同步带轮

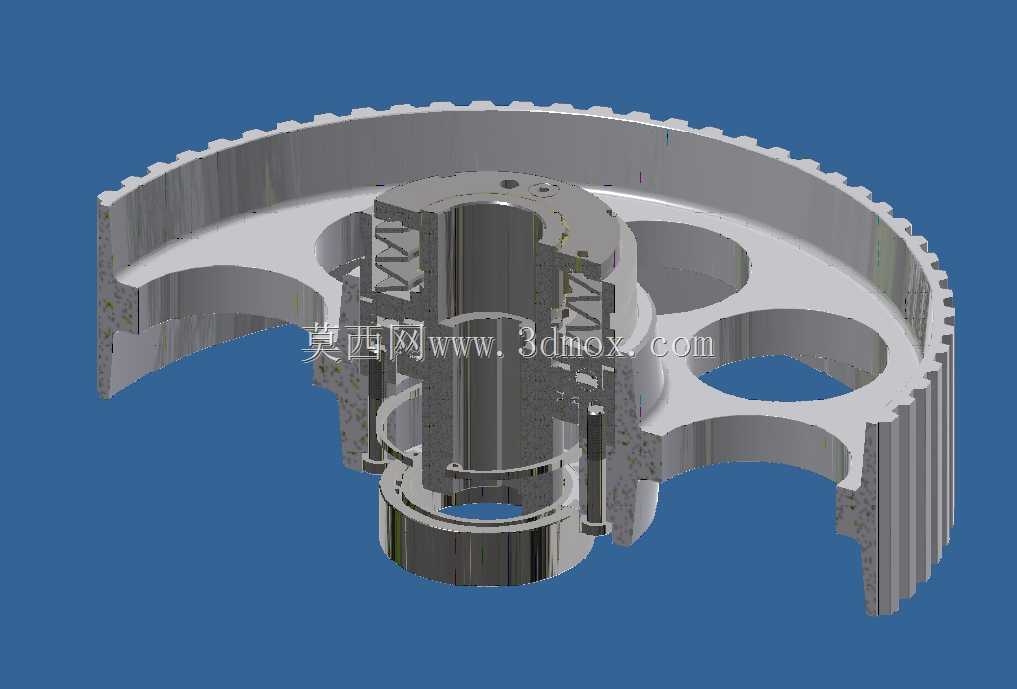

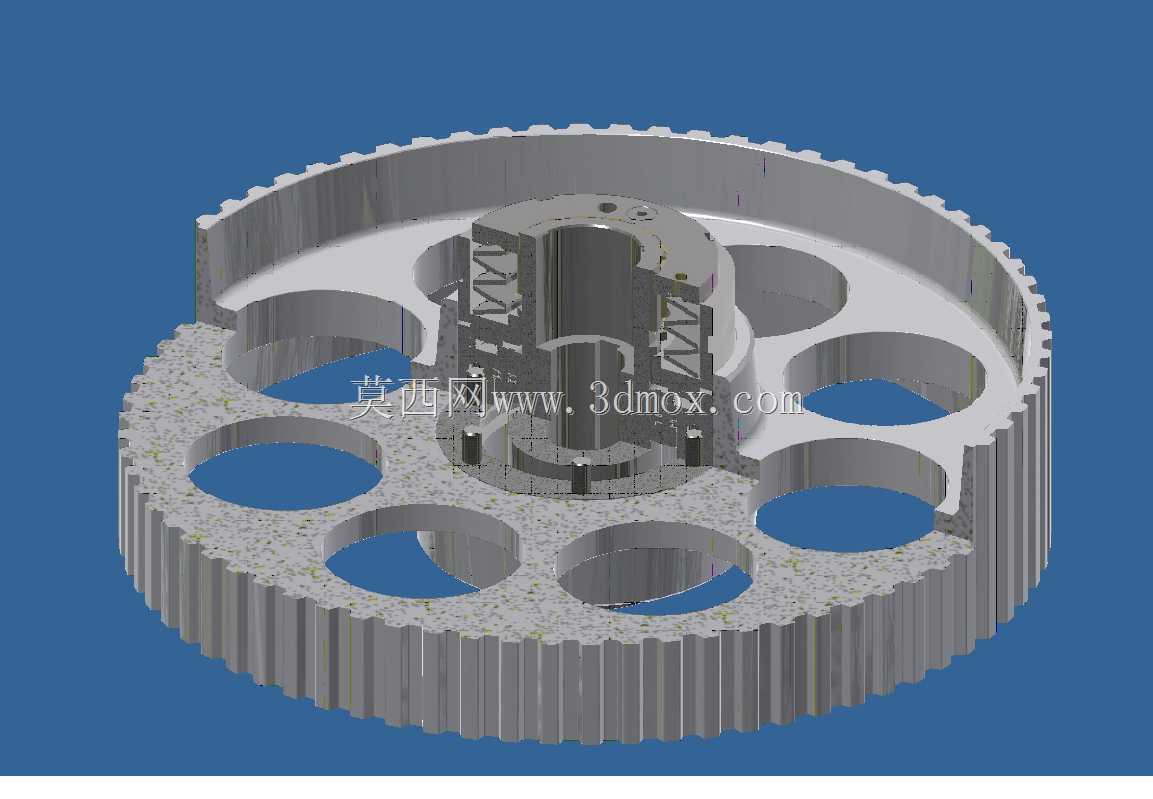

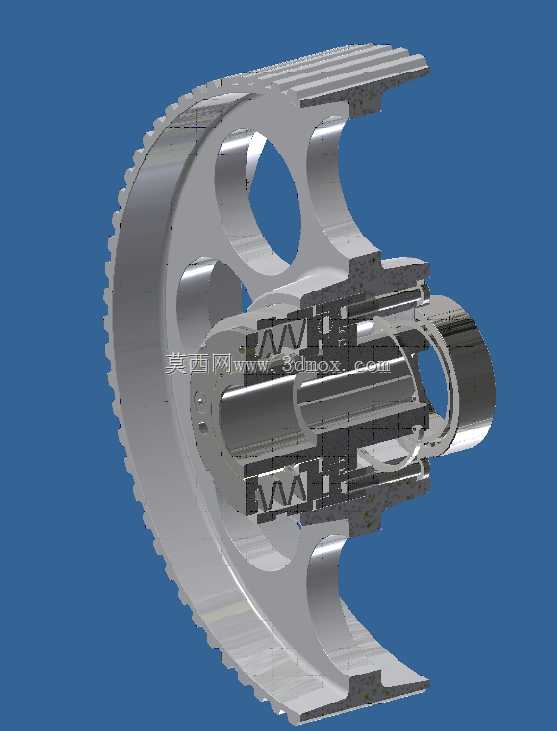

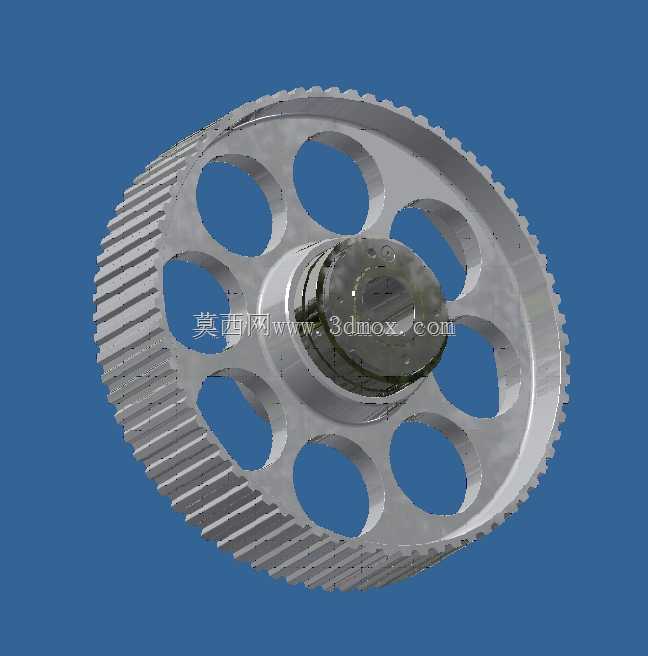

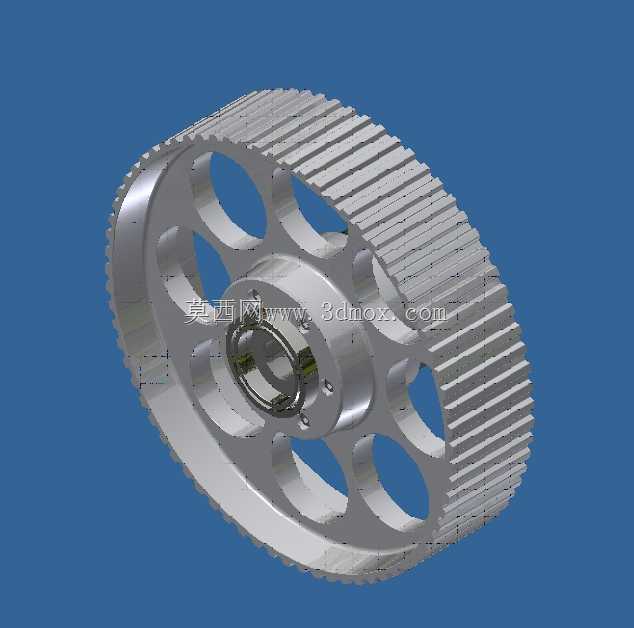

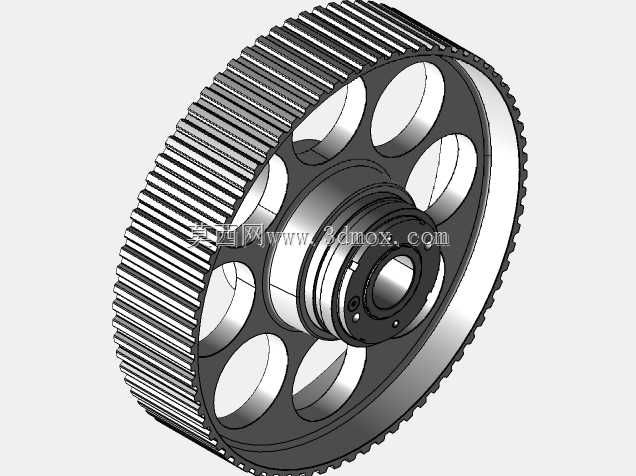

在散粮连续输送的作业场景里，长距离物料转运的传动链路往往需要兼顾大扭矩传递与安装空间紧凑性，常规分体式的联轴器加同步带轮组合，不仅需要额外预留轴向安装尺寸，还会因为两个部件的装配同轴度误差，在长时间满负荷运行中出现带轮偏磨、联轴器弹性体过早疲劳失效的问题，尤其在粮食输送线这类多尘、连续开机时长较长的工况下，分体结构的连接缝隙还容易积存粮尘，增加日常运维的清理负担。这款集成式的带轮结构直接将联轴器的连接端与同步带轮本体做了一体化设计，从根源上取消了两个部件之间的装配连接环节，既压缩了传动端的轴向占用空间，也彻底消除了分体装配带来的同轴度累积误差。从结构细节来看，带轮外圈的同步齿形采用了等距渐开线齿廓设计，齿面做了适配高负载的修形处理，啮合过程中能让带齿与轮齿的接触应力分布更均匀，避免局部应力集中导致的齿根断裂或者同步带异常磨损，可适配大扭矩的低速重载传动需求，匹配粮食输送线启动时的大负载冲击特性。轮辐部分采用了多圆孔镂空的结构设计，在保证整体结构刚性、满足扭矩传递强度要求的前提下，尽可能降低了带轮自身的转动惯量，减少传动启停过程中的惯性冲击，同时镂空结构也能让运行过程中附着的粮尘自然掉落，减少积尘残留。中心的联轴器集成端采用了锥面配合的锁紧结构，安装时不需要额外加工复杂的轴头键槽，依靠锥面的抱紧力即可实现无间隙传动，既简化了安装轴端的加工工序，也能在设备长期运行后避免键连接带来的回程间隙问题。设计过程中针对粮食输送的工况做了针对性的边界校核：带轮的径向跳动量控制在适配长寿命同步带的公差范围内，轴向安装尺寸比同规格分体式结构缩短近三分之一，可直接适配现有多数粮食输送设备的驱动端安装空间，不需要对原有设备的机架、轴系做额外改造即可替换使用。轮体的壁厚分布经过拓扑优化，受力较大的轮毂与齿圈连接位置做了加厚过渡，避免应力集中导致的结构开裂，非主要受力区域则通过镂空减重，整体重量比同参数实心结构降低近四成，既降低了驱动端的负载损耗，也方便现场安装时的人工搬运操作。
