防爆危险检测用传感探头结构设计

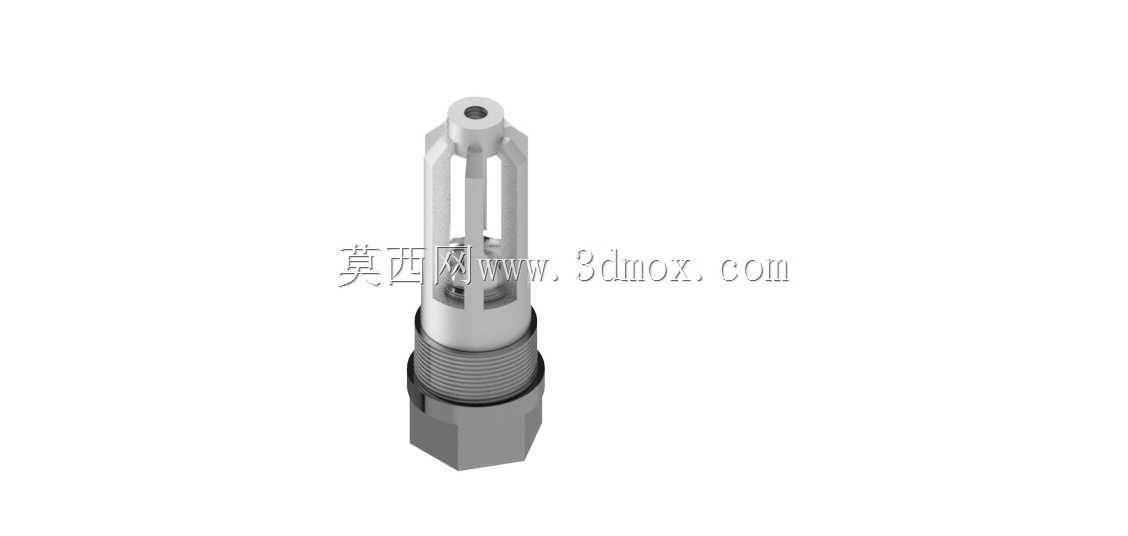

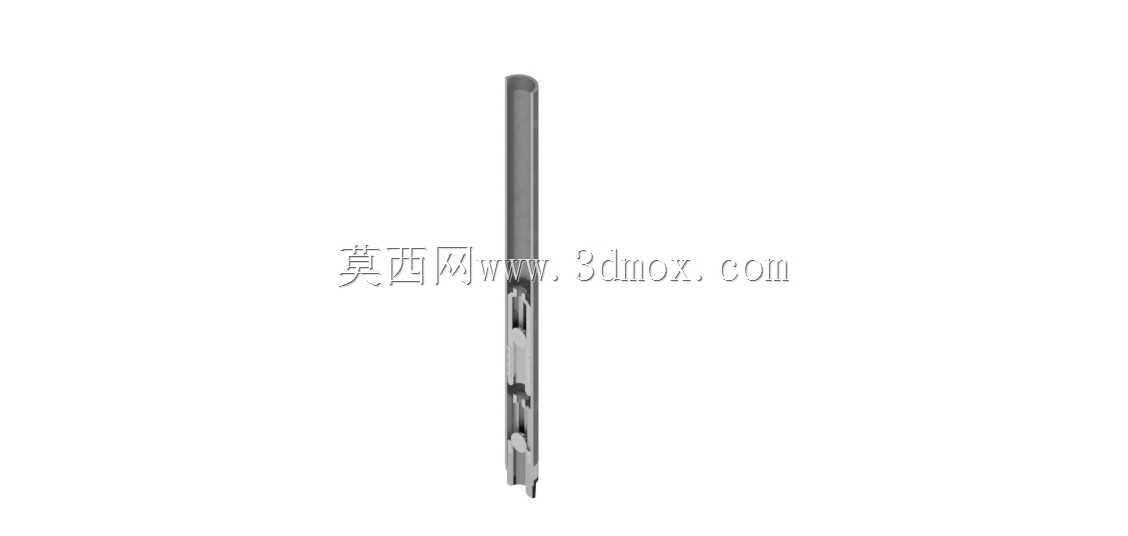

这类检测探头主要应用在存在易燃易爆介质泄漏风险的工业作业场景，比如石化厂区管廊、危化品仓储隔间、井下采掘作业面、涂装作业车间这类区域，核心作用是伸入到待测空间内，配合后端检测电路捕捉环境中可燃气体、易爆粉尘的浓度参数，在浓度达到临界阈值前触发预警，避免爆炸事故发生。从结构设计来看，探头整体采用细长杆式布局，下端设置外螺纹连接段与六角拧动结构，安装时可以直接通过螺纹旋入设备侧壁、管道预留的检测接口，六角结构可以适配普通扳手的拧动作业，不需要定制专用安装工具，现场拆装维护的效率更高，螺纹段的长度经过匹配常规工业设备壁厚设计，安装后探头前端的感应段可以完全伸入到待测腔体内部，不会出现感应区域卡在安装孔内导致检测数据失真的问题。探头上部的感应段采用开槽笼式结构，周向均匀分布的通槽可以让环境中的待测介质顺畅流入感应腔内部，和内部的检测元件充分接触，同时笼式的筋条结构可以形成物理防护，避免安装、运维过程中磕碰直接损坏内部脆弱的检测元件，也能阻挡大颗粒杂物直接撞击检测元件造成元件失效。顶端的小直径凸台是内部检测元件的出线端，设计成小尺寸圆柱结构可以方便和后端的信号传输线缆快速对接，对接后可以通过密封胶圈实现接口处的防护，避免外界水汽、粉尘从接线位置渗入探头内部造成电路短路。设计过程中需要重点考虑安装边界的适配性，下端螺纹采用工业通用的管螺纹规格，可以和绝大多数现有工业设备的预留检测口直接匹配，不需要额外加工转接头，整体杆身的直径控制在较小尺寸，即使是在空间紧凑的管道旁、设备夹缝位置也能完成安装，不会和周边的管线、结构件产生安装干涉。笼式防护段的开槽宽度经过反复校核，既保证介质流通的顺畅性，避免槽宽过窄导致介质进入速度过慢、检测响应滞后，也控制槽宽尺寸避免大尺寸异物进入笼内损坏检测元件，同时筋条的厚度经过强度校核，在常规的外力磕碰下不会出现变形弯折，能够长期在工业现场的复杂环境下保持结构完整性。探头下部的密封段在螺纹拧紧后，可以配合接口处的密封垫片实现安装位置的密封，避免待测介质从安装螺纹的缝隙处泄漏，保证整个检测回路的密封性符合防爆区域的设备安装要求。
