复古配重式木质投石机三维设计作品

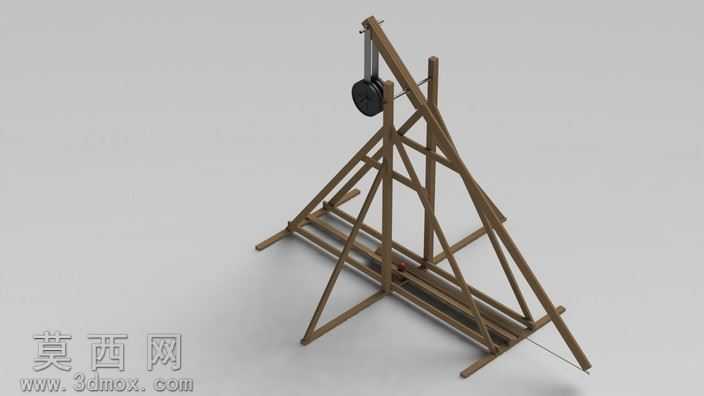

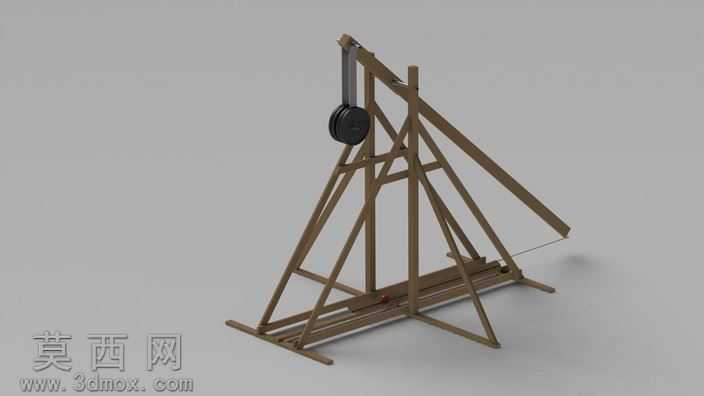

本作品为复古配重式木质投石机的三维建模成果，整体采用SolidWorks完成全参数化建模，搭配STL格式支持3D打印验证，同时输出渲染效果图直观呈现成品质感。建模过程中严格遵循100:1的配重弹丸质量比设定，还原200磅配重对应的结构受力逻辑，对木质支架的桁架结构做了精准的参数化复刻：底部采用双层滑轨式木质基座，搭配斜向支撑的三角桁架结构，通过多根实木杆件的榫卯式衔接模拟真实木作的拼接逻辑，所有杆件的截面尺寸、衔接角度都经过反复校准，确保结构受力路径与实物一致。材质渲染阶段，为木质构件赋予了带自然木纹纹理的哑光实木材质，还原原木的温润质感，配重端的重物做了深色哑光金属质感处理，抛射端的弹丸、滑轮组件分别赋予对应材质，滑轮的金属轴件做了轻微的磨损质感处理，提升整体真实感。设计思路围绕低成本简易制作的核心需求展开，整体结构摒弃复杂金属连接件，全部采用常见实木方料即可完成制作，建模时预留了外接程序的适配接口，方便后续拓展抛射动力学模拟功能，整体结构经过虚拟装配验证，当配重调整为120磅时可实现250英尺的抛射距离，优化配重与抛射臂比例后可提升至500英尺级别，整套模型的结构逻辑完全贴合实物制作的成本控制要求，所有非标准构件都做了简化设计，无需复杂加工设备即可完成实物复刻，建模过程中对抛射臂的杠杆比例、支架的受力支撑点做了多轮参数调整，确保虚拟装配后无结构干涉，各活动部件的运动路径符合真实物理逻辑，渲染时采用柔和的影棚布光，清晰呈现木质结构的拼接细节与整体比例关系，让观看者可以直观理解该投石机的构造逻辑与运作原理。
