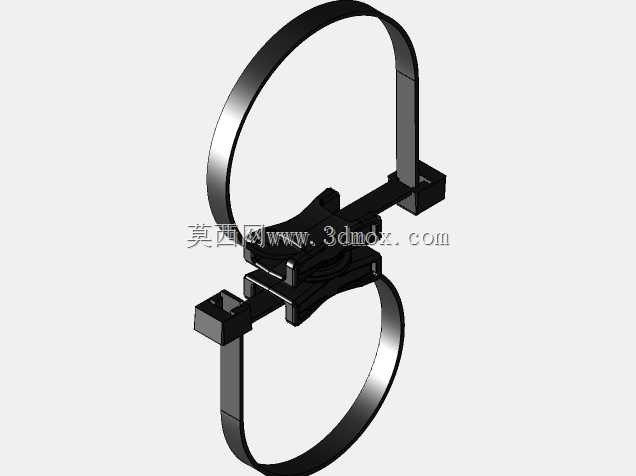

双360度旋转大直径软管电缆扎带固定支架

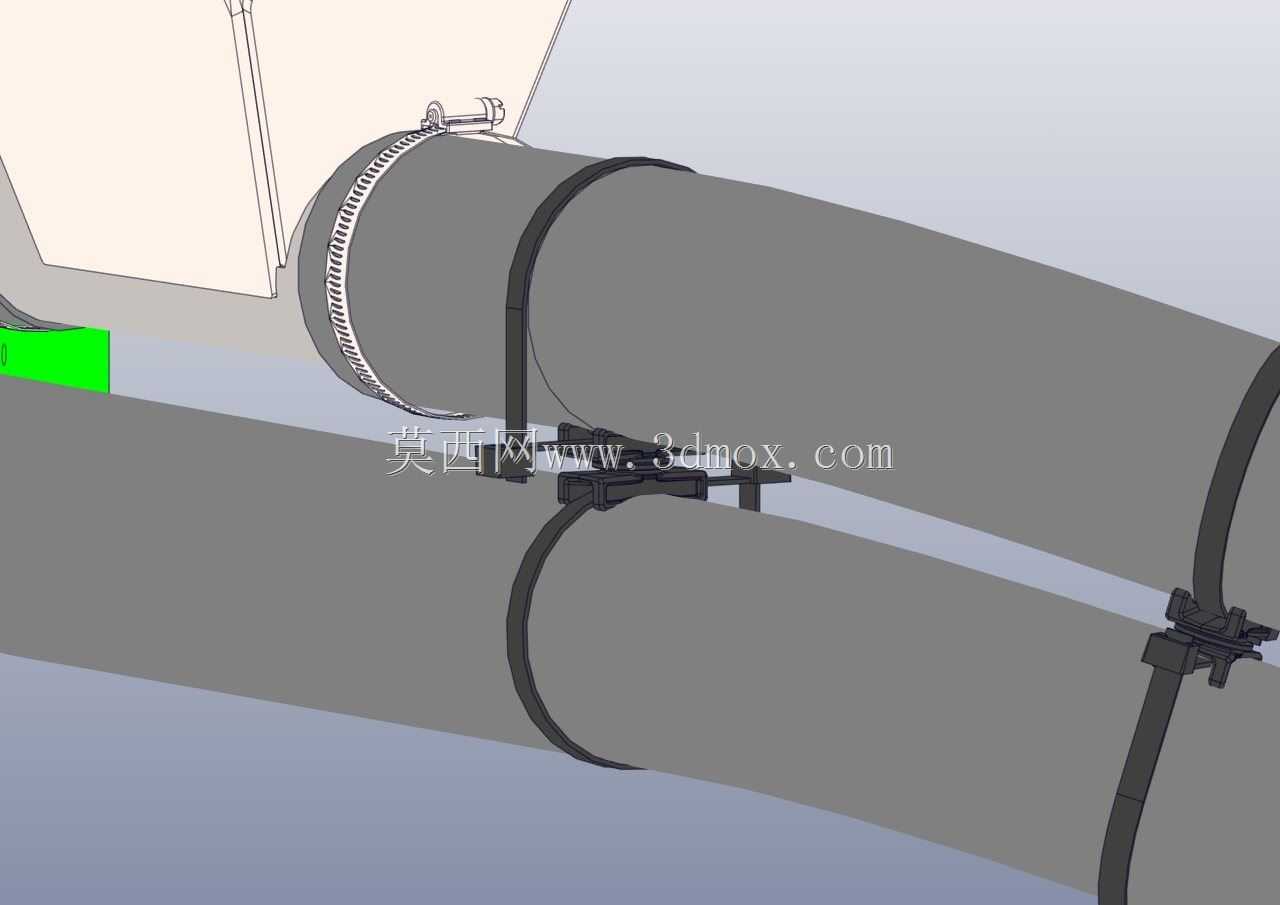

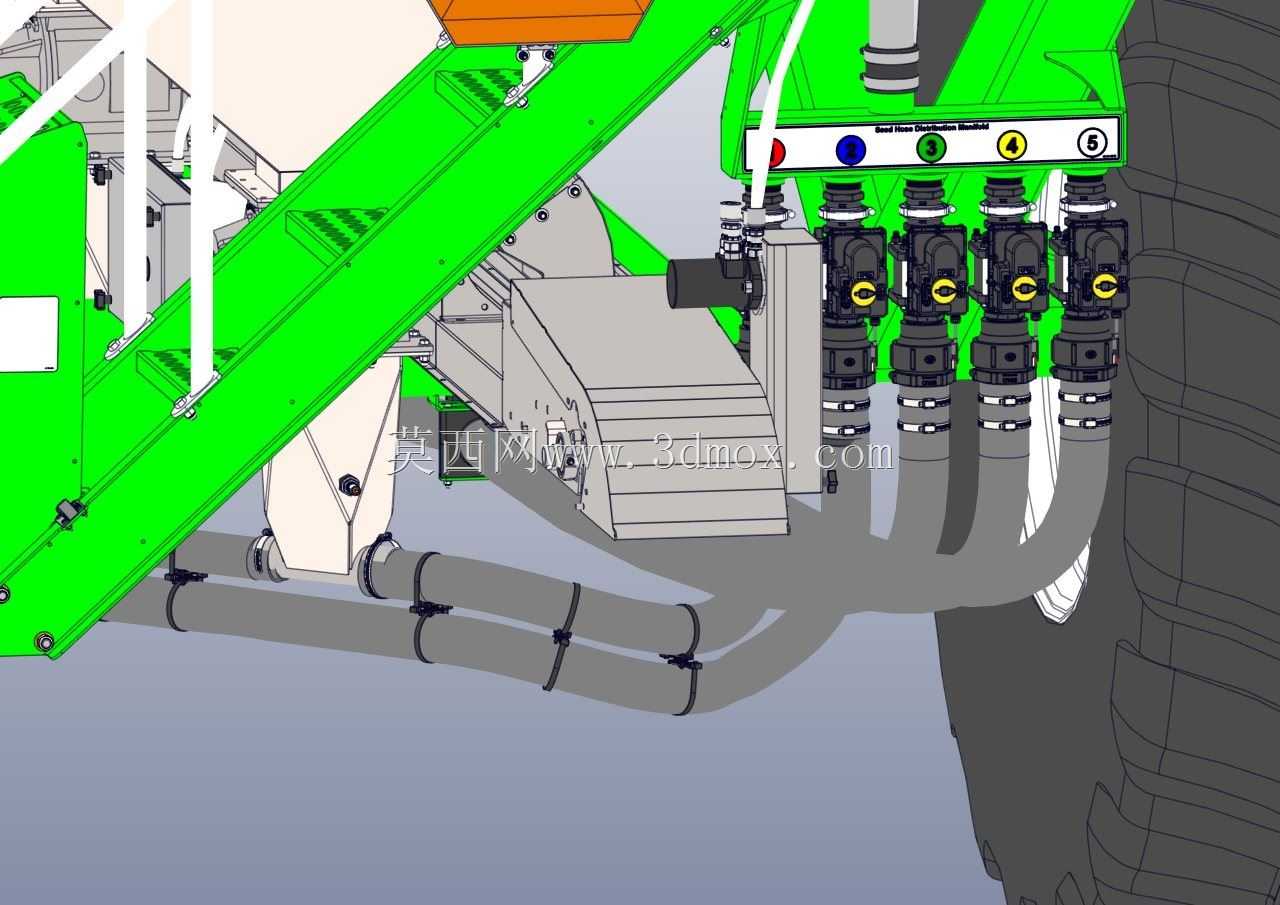

这款双旋转结构的管线固定支架，主要面向大直径柔性软管、粗规格电缆的多走向布设场景，在农业智能播种设备、工业管线排布、设备外置线束固定等场景中都能适配使用。从实际使用反馈来看，不少工程人员在布设大直径波纹软管、粗动力电缆时，经常遇到管线交叉角度受限、固定后无法调整走向、硬固定导致管线弯折磨损的问题，这款支架的双鞍座360度旋转结构，刚好解决了这类布设痛点。设计之初就没有采用传统单夹片固定的思路，上下两个环形扎带位都预留了足够的绑带穿装空间，适配常规不锈钢扎带、高强度尼龙扎带的穿装固定，中间的旋转铰接座做了阻尼限位结构，调整到目标角度后不会因为管线自身应力发生自主偏转，能长期维持布设角度稳定。安装端采用了方块式插接固定结构，适配设备机架上预留的标准方孔安装位，不需要额外打孔焊接，直接卡入即可完成基座固定，安装边界控制得十分紧凑，不会占用过多机架排布空间，在密集管线布设的场景下也能找到合适的安装位置。两个环形抱合位的内圈做了圆弧过渡处理，没有尖锐棱角，固定软管或者电缆时不会割伤管线外护套，长期震动工况下也不会因为摩擦导致管线外层破损。在智能播种机的管路布设场景中，这款支架可以同时固定两路输送管路，根据种料、肥料管路的走向需求任意调整两个鞍座的旋转角度，让管路以平滑的弧度交叉布设，避免管路弯折堵料，也减少了管路因为硬弯折产生的应力疲劳。在工业设备的外置电缆布设场景中，它可以将粗动力电缆和信号电缆分开固定，通过旋转调整走线角度，避免强弱电线路过度贴近产生信号干扰，同时也让线束排布更加规整，方便后期检修维护。整个支架的结构没有多余的冗余设计，受力点集中在中间的旋转铰接座和两端的安装块上，经过实际工况验证，在持续震动的设备运行环境下，固定结构不会出现松脱，旋转阻尼也不会因为长期使用出现失效，能稳定维持管线的固定状态。不同于普通的固定式扎带支架，它的双旋转结构不需要在安装时就精准确定管线走向，后期调整管线布局时只需要转动鞍座角度即可，不需要拆卸支架重新打孔固定，大幅降低了管线布设和后期调整的工作量。
