适配小型齿轮的旋转轴自动启停控制装置

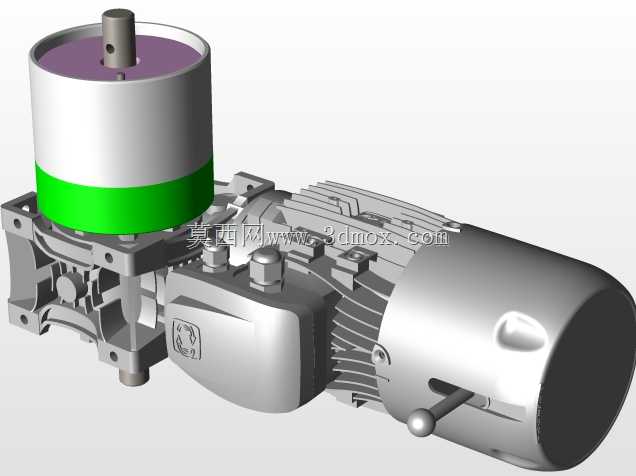

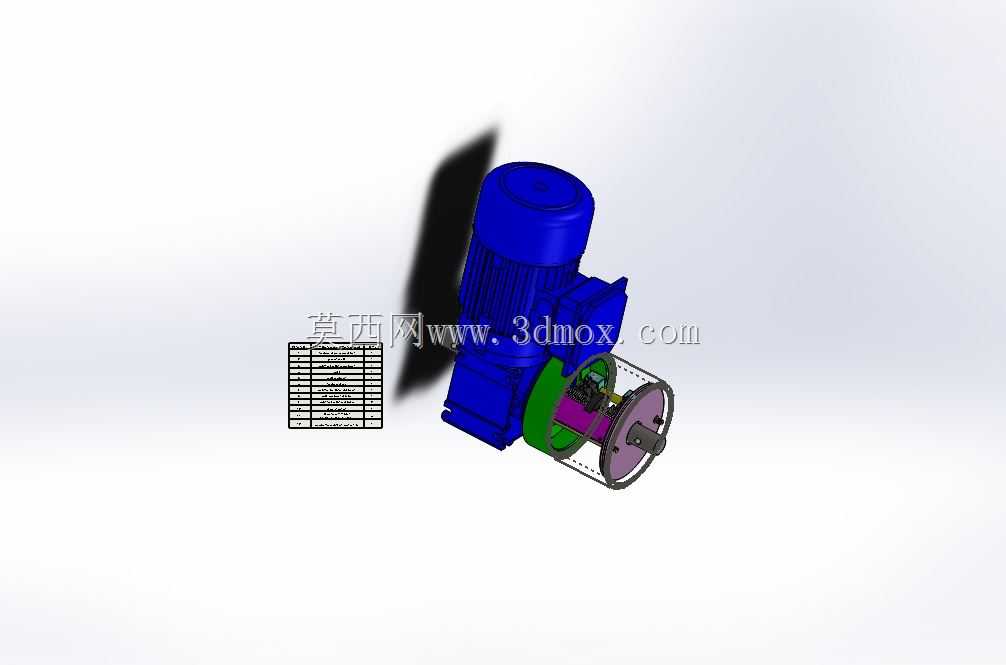

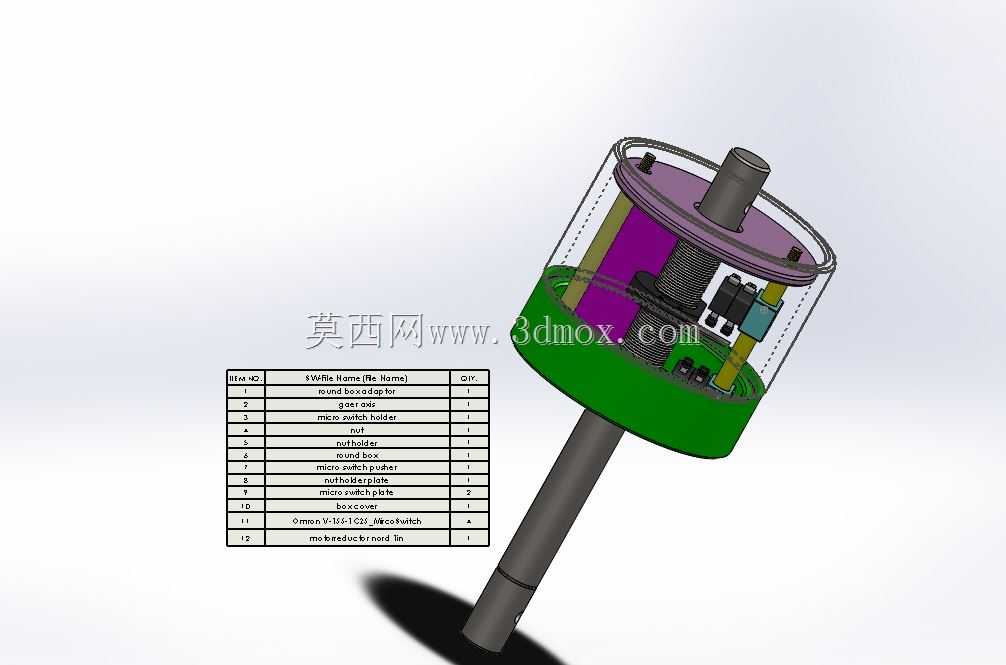

在小型传动机构的实际应用场景里，很多带旋转输出轴的设备都存在到达指定旋转位置后自动停转的需求，比如小型分度送料机构、角度调节执行组件、定角度翻转的工装夹具，这类场景如果采用编码器加伺服的方案成本偏高，对于低成本、定行程的启停需求，这套机械式的启停控制结构就有很高的实用价值。这套结构直接集成在输出轴的端部，整体采用圆柱式封装，外壳做了透明可视化的设计，调试阶段可以直接观察内部微动开关的触发状态，不用反复拆盖调整。设计的时候首先考虑了安装边界，整体外径适配常规小型齿轮的安装尺寸，输出轴的轴径和键槽规格匹配nmm型齿轮的安装标准，不需要额外做转接轴套，直接把齿轮锁紧在输出轴端就能完成动力输出的对接，轴向的安装长度控制在紧凑范围内，不会额外占用过多的机构安装空间，对于小型桌面设备、紧凑型自动化执行单元的布局非常友好。功能实现上，这套结构没有采用复杂的电控检测元件，完全依靠机械触发的逻辑实现启停控制：内部沿圆周方向布置了多组微动开关，触发件随输出轴同步旋转，当轴旋转到预设角度位置时，触发件压合对应的微动开关，切断电机的供电回路实现自动停转。设计时特意预留了微动开关的安装调节余量，操作人员可以根据实际需要的旋转停止角度，调整两个微动开关之间的周向距离，以此适配不同的旋转行程需求，不管是单方向定角度停转，还是往复旋转的两端位置停转，都可以通过调整开关位置实现。内部的走线全部做了规整的固定，避免轴旋转过程中线缆被卷入传动结构，所有电气元件都布置在底座的安装槽内，和旋转部分做了物理隔离，减少运转过程中的磨损干扰。实际选型使用的时候，只需要根据自身设备的输出轴负载匹配对应功率的驱动电机，将这套控制结构和电机输出轴同轴装配，调整好微动开关的触发位置，就能实现可靠的旋转到位自动停转功能，相比纯电控的检测方案，这套结构抗干扰能力更强，在车间有粉尘、轻微油污的工况下也能稳定工作，不会因为光电传感器被污染出现误触发的问题，维护成本也更低，只需要定期检查微动开关的触发灵敏度和紧固件的松紧程度，就能保证长期稳定运行。
