浸出试验用注射成型模具结构设计

　　这套模具面向实验室小批量浸出试验试样制备场景开发，核心用途是完成特定配方试验物料的注射成型工序，产出符合浸出试验尺寸规范的标准试样，为后续物料浸出性能测试提供一致性合格的坯件。在实验室材料研发环节，试样成型的尺寸精度、内部致密度直接影响浸出试验数据的可靠性，这套模具从结构设计阶段就围绕试验场景的特殊需求做了针对性优化，区别于量产型注塑模具的大产能导向，更侧重成型精度、拆装便捷性与小批量成型的稳定性。

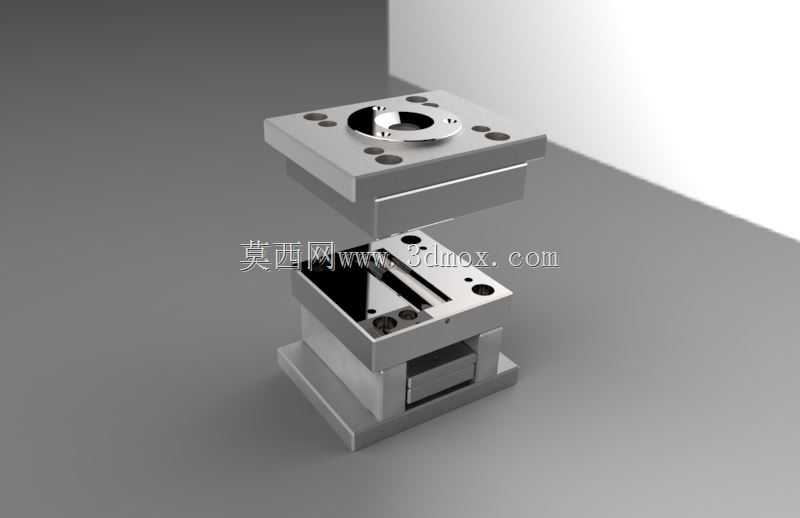

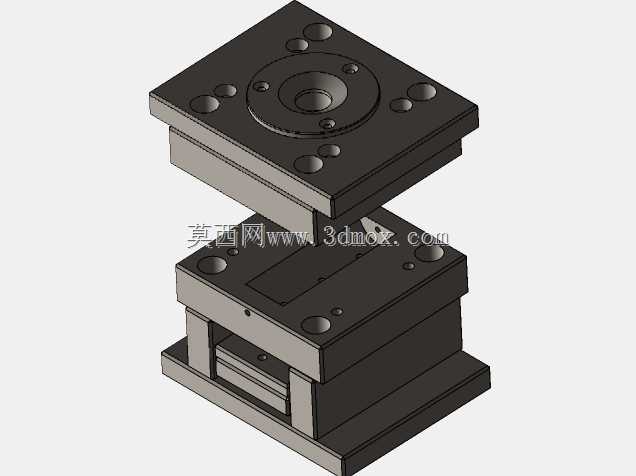

　　从整体结构来看，模具采用标准两板模模架作为基础承载结构，上下模座采用平直方正的钢制基座设计，安装面平面度控制在0.02mm以内，可直接适配常规小型卧式注塑机的安装工位，安装孔位按照120mm×120mm的通用模座孔距排布，无需额外加工过渡连接板即可完成装夹，适配实验室常用的小型注塑设备装夹边界。模架整体闭合高度控制在180mm，开模行程预留60mm，足够完成试样件的自动脱落，不需要额外设置长行程顶出机构，适配小型注塑机的开模行程参数范围。

　　成型型腔部分设置在模具中部分型面位置，型腔尺寸按照浸出试验标准试样的外形公差做了收缩率补偿，针对试验常用的改性聚合物物料特性，收缩率取值设定在0.5%，避免成型后试样尺寸超差影响后续浸出试验的装夹定位。型腔周边设置了四个对称布置的导柱导套结构，导套采用自润滑铜套材质，合模过程中可自动校正上下模的同轴度，合模错位量控制在0.01mm以内，避免成型试样出现飞边、错台缺陷，减少后续试样打磨修整的工作量，保障试验试样的尺寸一致性。浇注系统采用侧浇口进料结构，浇口位置设置在试样非工作面的侧边，开模后浇口凝料可与试样自动分离，不需要人工修剪浇口残留，避免修整过程中损伤试样工作面影响浸出试验结果。

　　顶出机构采用均匀布置的圆顶针结构，顶针位置对应试样的非成型面边缘，顶出行程设置为10mm，顶出过程中顶针受力均匀，不会造成试样顶出变形、顶白缺陷。冷却回路采用直通式水路设计，在上下模腔内部各布置两条平行冷却水道，水道直径8mm，距离型腔壁面距离控制在15mm，可保证成型过程中型腔温度均匀分布，温差控制在±3℃以内，缩短试样成型冷却周期，同时避免因温度不均造成的试样内应力，防止浸出试验过程中试样因内应力出现开裂、变形问题。

　　模具的上下固定板上设置了对应的定位环结构，定位环直径100mm，与注塑机射嘴中心同轴度偏差不超过0.02mm，保证注射过程中射嘴与浇口套精准对接，避免溢料问题。浇口套采用标准淬火件制作，内孔表面粗糙度达到Ra0.8，注射过程中熔料流动阻力小，不会出现熔料滞留烧焦问题，适合小批量多批次的试验物料成型需求，更换物料时只需要清理浇口套残留即可，不需要拆解整个模腔，提升试验换料效率。

　　考虑到试验场景经常需要更换型腔镶件来适配不同尺寸的试样需求，这套模具的型腔部分采用镶拼式结构设计，型腔镶件通过内六角螺丝固定在模框内，更换不同规格的试样型腔时，只需要拆解上下模的固定螺丝即可完成镶件更换，不需要整体更换模架，大幅降低多规格试样成型的模具成本。镶件与模框的配合采用H7/m6过渡配合，装配后镶件平面与模框平面的平齐度误差不超过0.01mm，不会在试样表面产生合模印痕。

　　在排气设计上，型腔周边的分型面上设置了深度0.02mm的排气槽，排气槽延伸到模架外侧，注射过程中型腔内的空气可通过排气槽顺利排出，避免试样内部出现气泡、缺胶缺陷，保障试样内部致密度均匀，确保浸出试验过程中物料与浸出介质的接触面积符合试验标准要求，不会因为内部气泡造成试验数据偏差。整套模具的所有外露棱边都做了R1圆角倒钝处理，拆装过程中不会划伤操作人员，适合实验室环境下频繁拆装调试的使用场景。
