集成驱动式伺服动力单元结构设计

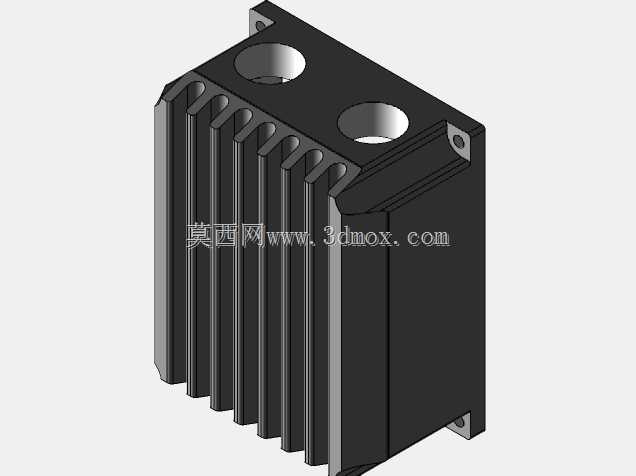

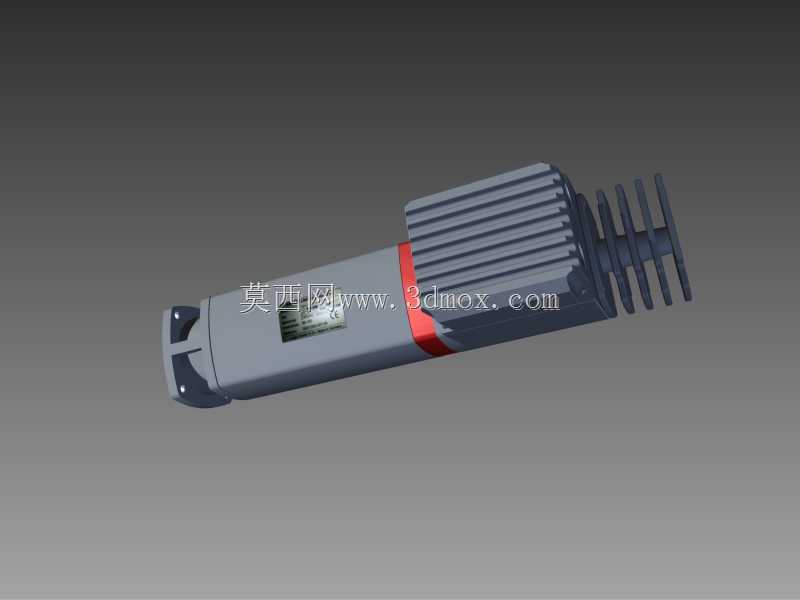

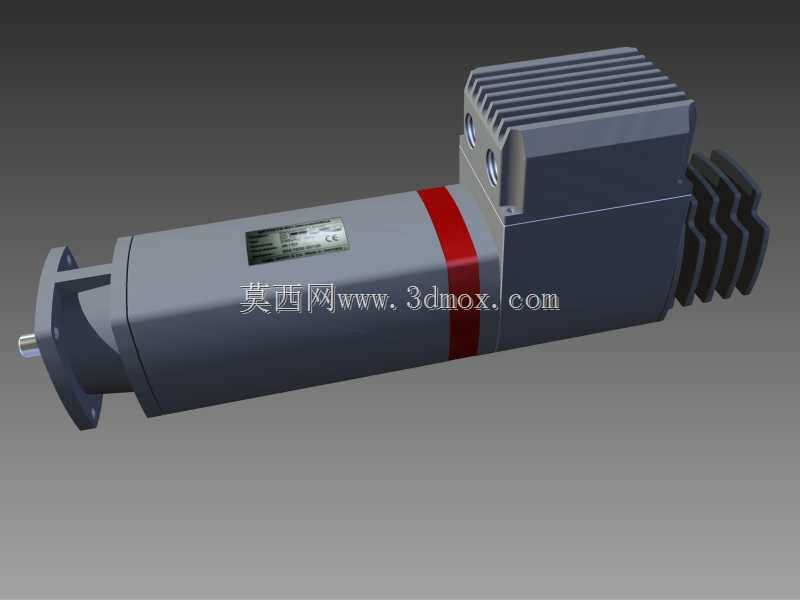

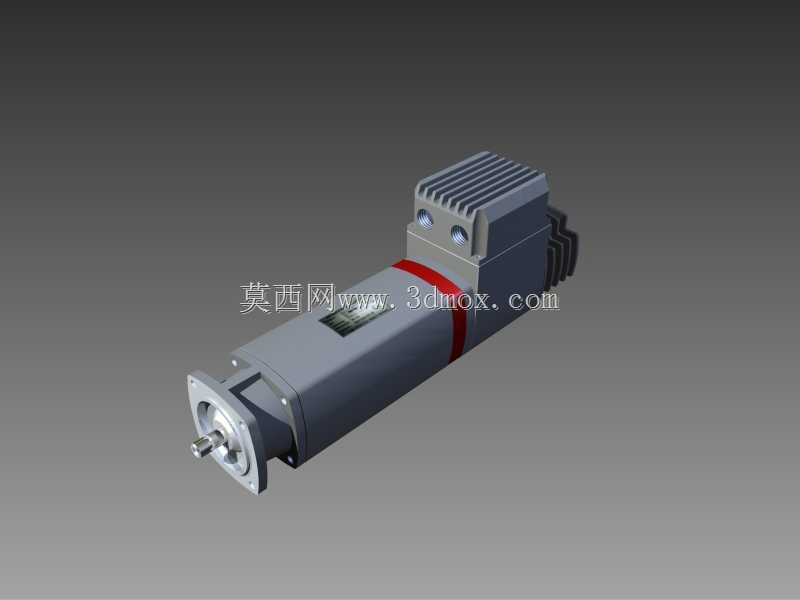

这款集成式伺服驱动动力单元，在非标自动化产线改造、小型精密专机配套场景中适配性极强，区别于传统分体式伺服电机加驱动器的布置方案，它将驱动控制模块与电机本体做了一体化集成设计，省去了驱动器到电机之间的动力线缆、编码器线缆的布线空间，也减少了现场接线的故障点，在安装空间局促的小型设备上优势格外明显。从结构设计逻辑来看，后端集成的驱动模块做了格栅式散热筋结构，和电机本体的散热路径做了协同优化，连续运行工况下的热量可以通过壳体快速散出，不需要额外加装外置散热风扇，进一步压缩了整体占用空间。输出端采用标准法兰安装结构，安装止口、输出轴的配合公差按照通用伺服安装尺寸做了匹配，设备选型替换时不需要重新设计安装固定板，只需要核对输出轴键槽尺寸、法兰止口直径就能完成适配，大幅缩短设备改型的设计周期。从实际使用场景出发，这类集成伺服常被用在小型多轴机械手的关节驱动、包装设备的送料辊驱动、精密检测设备的位移滑台驱动场合，中间回路电压适配工业常规直流供电场景，标称功率覆盖小负载精准传动需求，扭矩输出特性可以满足频繁启停、正反转切换的工况要求，低速运行时的扭矩波动控制在合理区间，不会出现低速爬行的问题。设计过程中需要重点关注安装边界的干涉问题，驱动模块侧方的接线接口预留了足够的插拔空间，安装时不需要额外预留手部操作的冗余空间，整体轴向尺寸比同功率分体式伺服缩短近三分之一，对于排布紧凑的多轴设备来说，可以有效降低各轴之间的运动干涉风险。转子部分的惯量匹配做了优化，搭配常见的滚珠丝杠、同步带传动机构时，不需要额外加装惯量匹配块就能实现稳定的位置控制，位置重复定位精度可以满足大部分精密装配、检测类设备的使用要求。输出轴的密封结构采用双唇口油封设计，在有少量切削液、粉尘的车间环境下使用时，可以有效阻挡外界杂质进入电机内部轴承腔，延长轴承的维护周期。壳体采用铝合金挤压成型工艺，兼顾结构强度和轻量化要求，整机重量控制在合理区间，安装在运动轴上时不会增加过多的运动负载，降低对传动机构的强度要求。
