雅马哈高尔夫球车车轮连接适配法兰

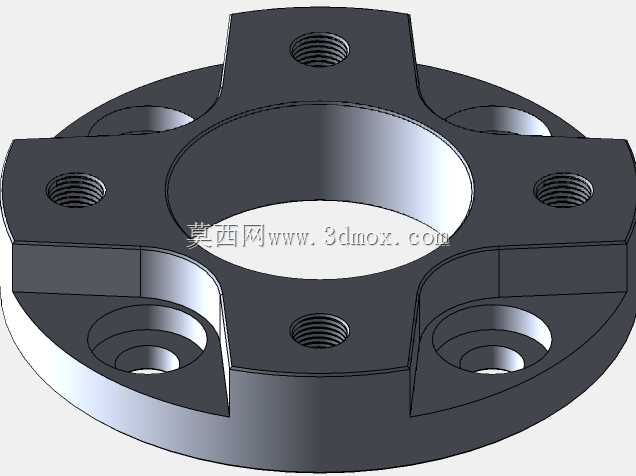

　　这款适配构件主要应用于高尔夫球场内代步作业的雅马哈品牌高尔夫球车车轮连接环节，在球场日常运维场景中，这类非道路低速代步车辆常面临轮胎磨损更换、轮毂改装升级的需求，原厂轮毂与替换件的安装孔位、中心定位尺寸往往存在偏差，该适配器正是为解决这类安装匹配问题设计的转接构件。从结构设计来看，构件整体采用盘式法兰结构，主体为圆形盘状基体，中心开设大尺寸通孔，用于避让车轮半轴的安装空间，同时保证半轴转动时不会与适配器本体发生运动干涉。盘体沿周向均匀分布四个带内螺纹的凸台安装孔，孔位角度经过严格的公差匹配，对应雅马哈原厂车轮半轴侧的安装螺栓位置，螺纹规格适配原厂紧固件的扭矩要求，能够保证连接后的预紧力符合车辆行驶的载荷要求，

　　避免长期在球场起伏路面行驶出现连接松动的问题。盘体下半部分的平面端面上，另外设置了四个沉头式安装孔，这部分孔位用于连接替换侧的轮毂构件，沉孔设计可以让连接螺栓的头部完全沉入构件内部，不会突出安装平面，避免轮毂安装后出现平面贴合不严、行驶抖动的问题。设计过程中首先考虑的是安装边界的适配性，构件的整体外径控制在与原厂轮毂安装座外径一致的尺寸，不会超出车轮轮毂的内部容纳空间，厚度方向经过尺寸链核算，安装后不会改变车轮的原有轮距参数，避免影响车辆的转向角度与行驶稳定性，不会出现轮胎蹭到轮拱内衬的问题。中心孔的直径尺寸比原厂半轴的定位轴径大0.1mm的装配间隙，既方便安装时的对位操作，又不会因为间隙过大导致车轮转动时出现径向跳动。

　　四个螺纹凸台的高度经过受力仿真校核，螺纹啮合长度满足8.8级螺栓的抗拉强度要求，在车辆满载、急转向的工况下，螺纹连接处的剪切应力处于材料许用应力范围内，不会出现螺纹滑牙、凸台断裂的失效问题。构件的材质选用常用的45号钢作为基础材料，表面做发黑防锈处理，适配球场多露水、多草屑潮湿的使用环境，避免长期使用出现锈蚀卡死的问题，后期维护拆卸时不会因为锈蚀导致螺栓无法拧出。在实际安装作业中，操作人员无需对原厂半轴或者替换轮毂做任何二次加工，只需要先将适配器通过四个螺纹孔固定在半轴的安装法兰面上，确认贴合面完全贴合无间隙后，再将替换轮毂通过沉头孔固定在适配器的另一侧平面，整个安装过程不需要专用工装，使用常规的套筒扳手即可完成作业，

　　大幅降低了高尔夫球场运维人员更换轮毂的作业难度，也避免了改装时对原厂构件造成不可逆的加工损伤。从受力传递路径来看，车辆行驶时的垂向载荷、转向时的横向载荷、制动时的纵向载荷都通过适配器的盘体进行传递，盘体的厚度经过优化，在保证整体刚度的前提下尽可能降低构件自重，不会给车轮增加过多的非簧载质量，保证车辆原有的悬挂减震效果不会受到影响。盘体上相邻安装孔之间的位置做了圆弧过渡的减重槽设计，既减少了材料用量，也避免了应力集中的问题，在承受冲击载荷时不会在孔位连接处出现应力断裂的情况。
