25米跨度钢混组合工业厂房框架结构

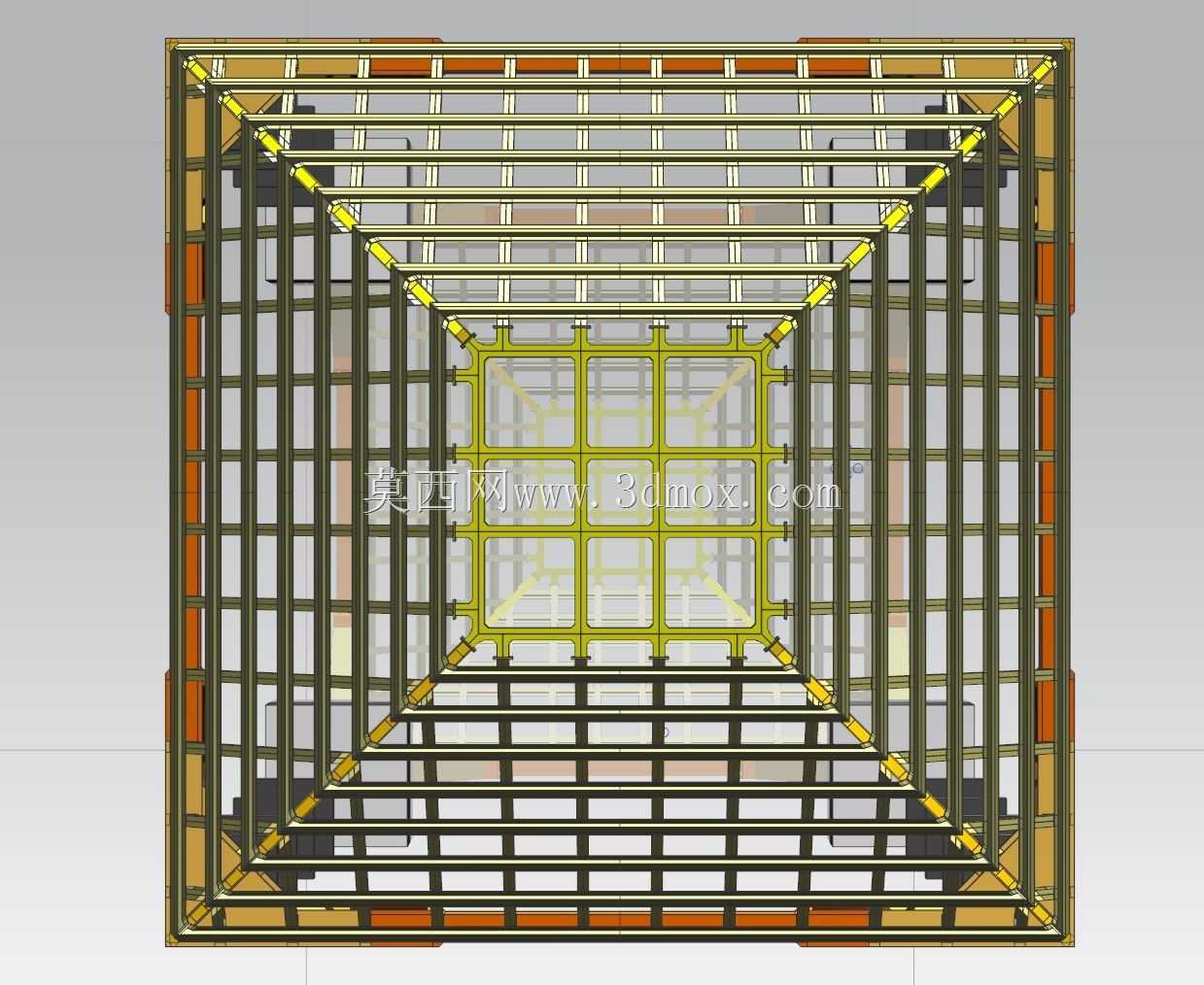

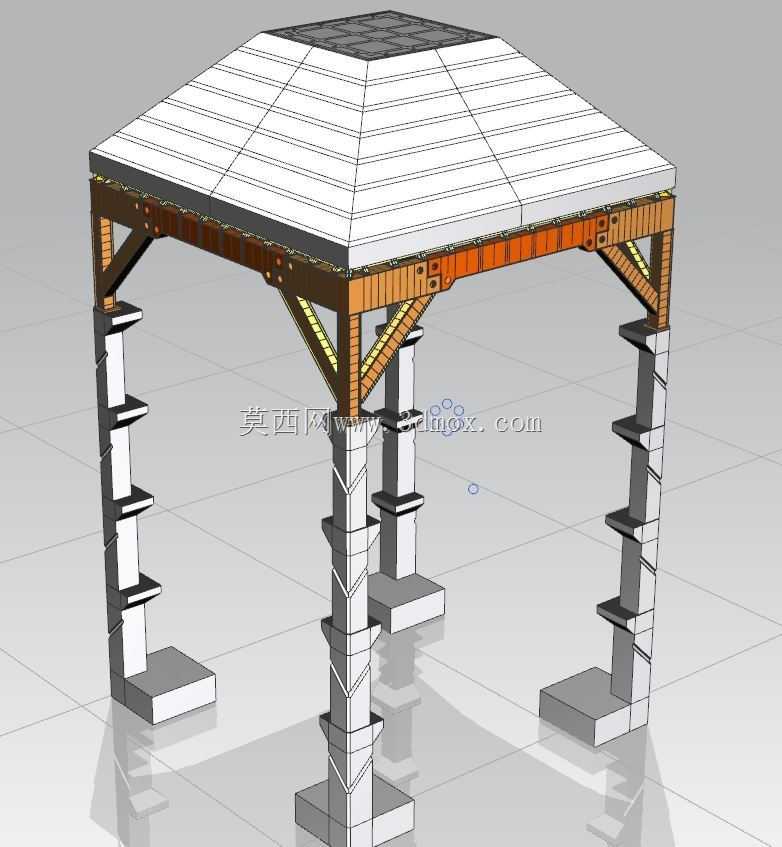

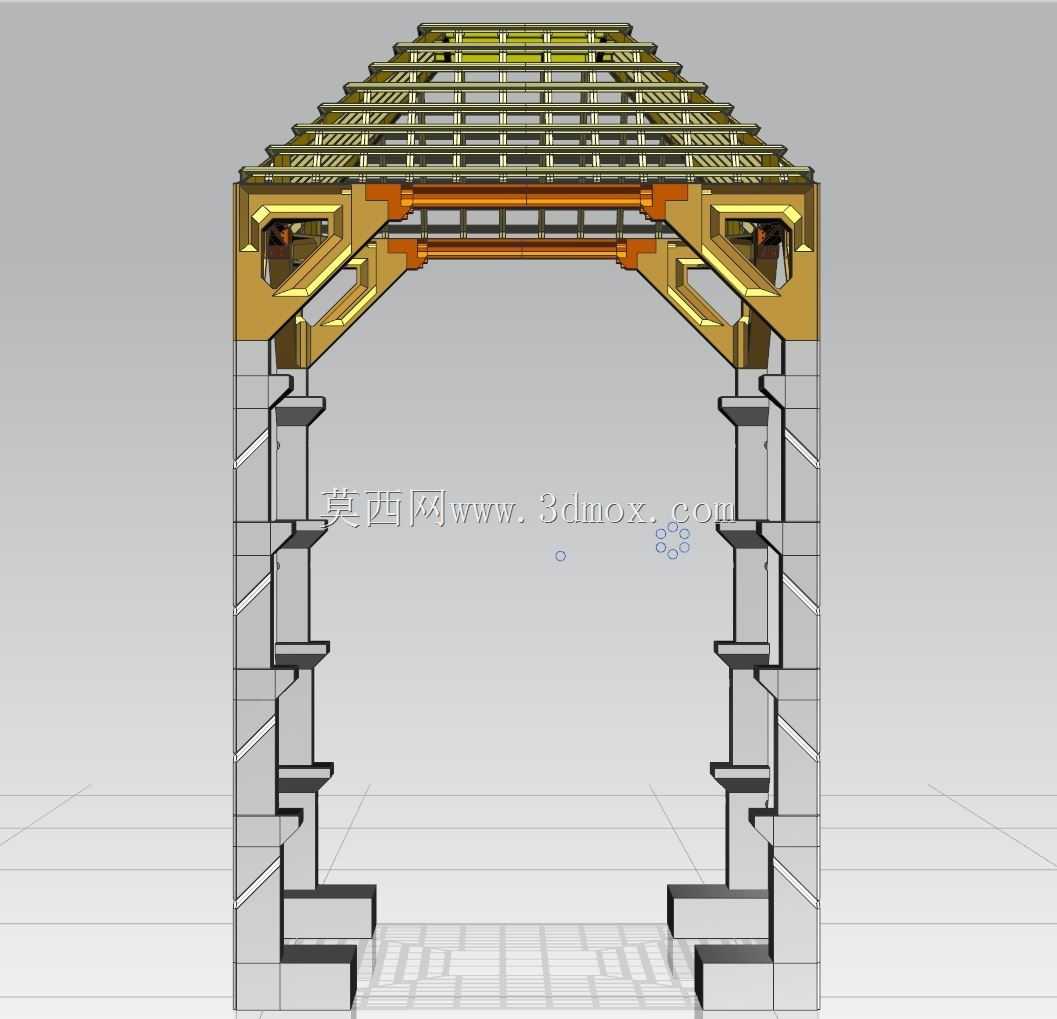

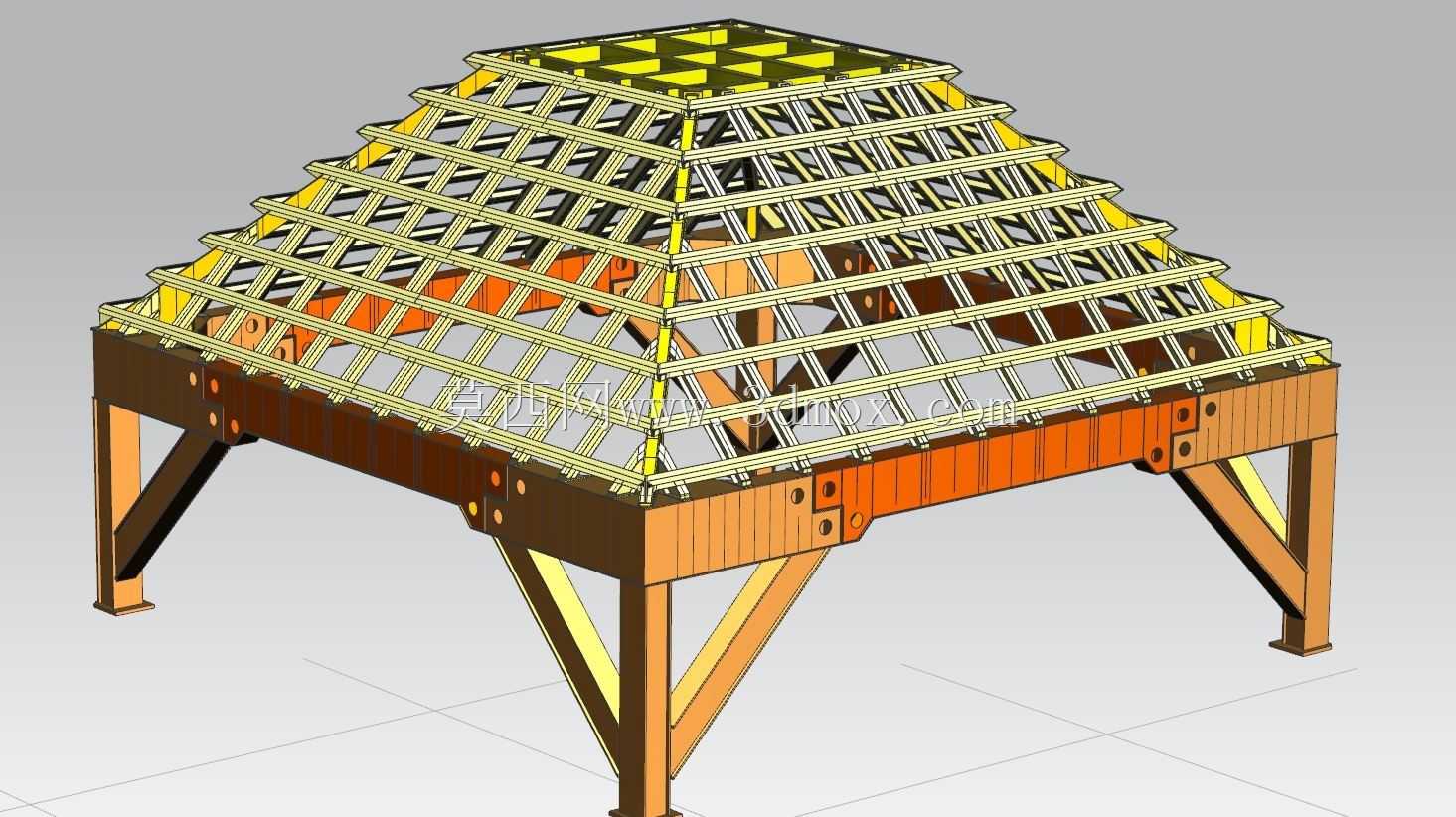

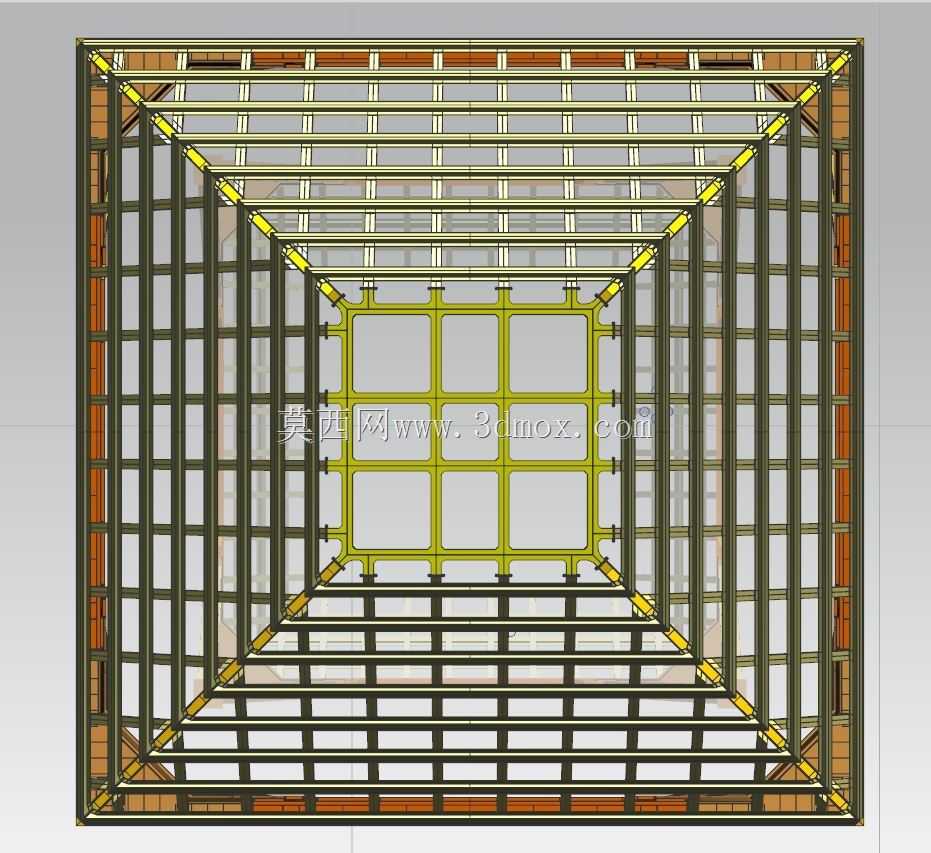

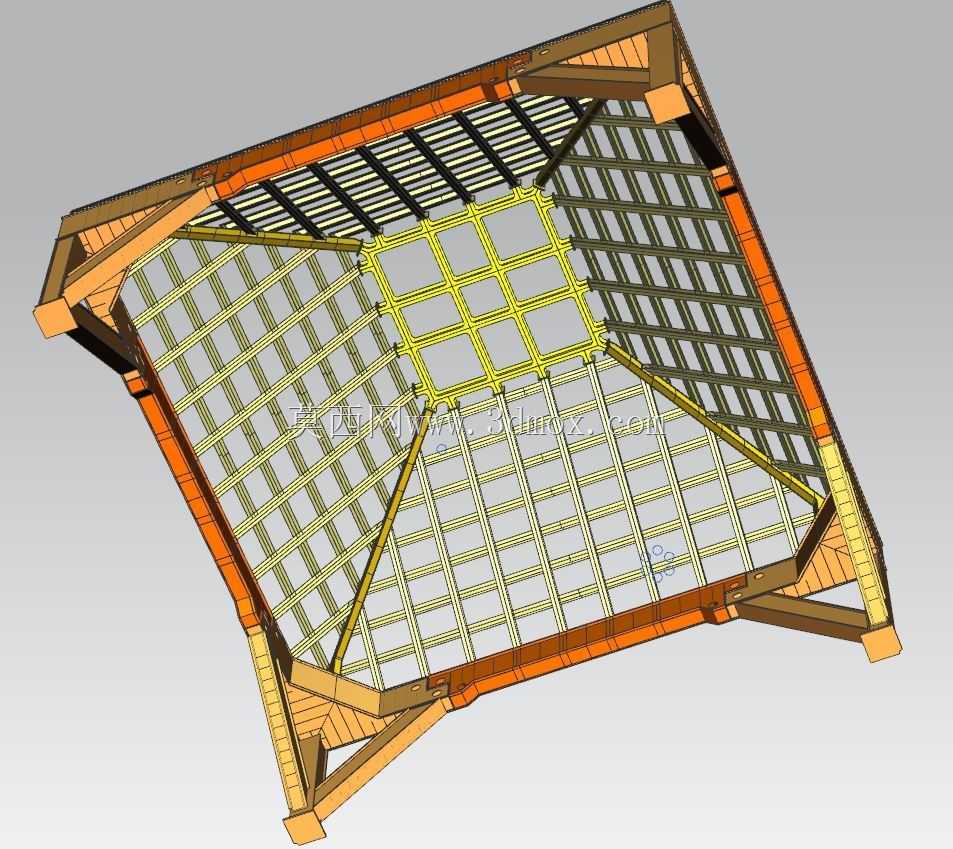

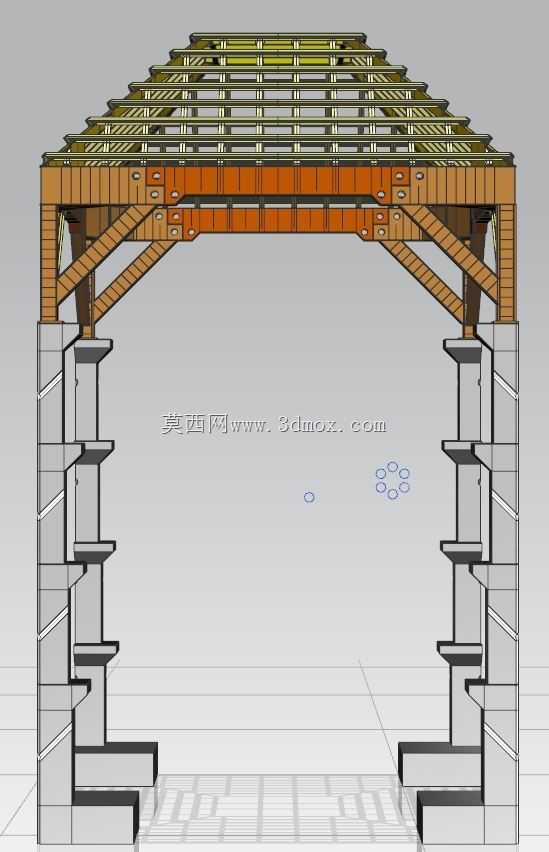

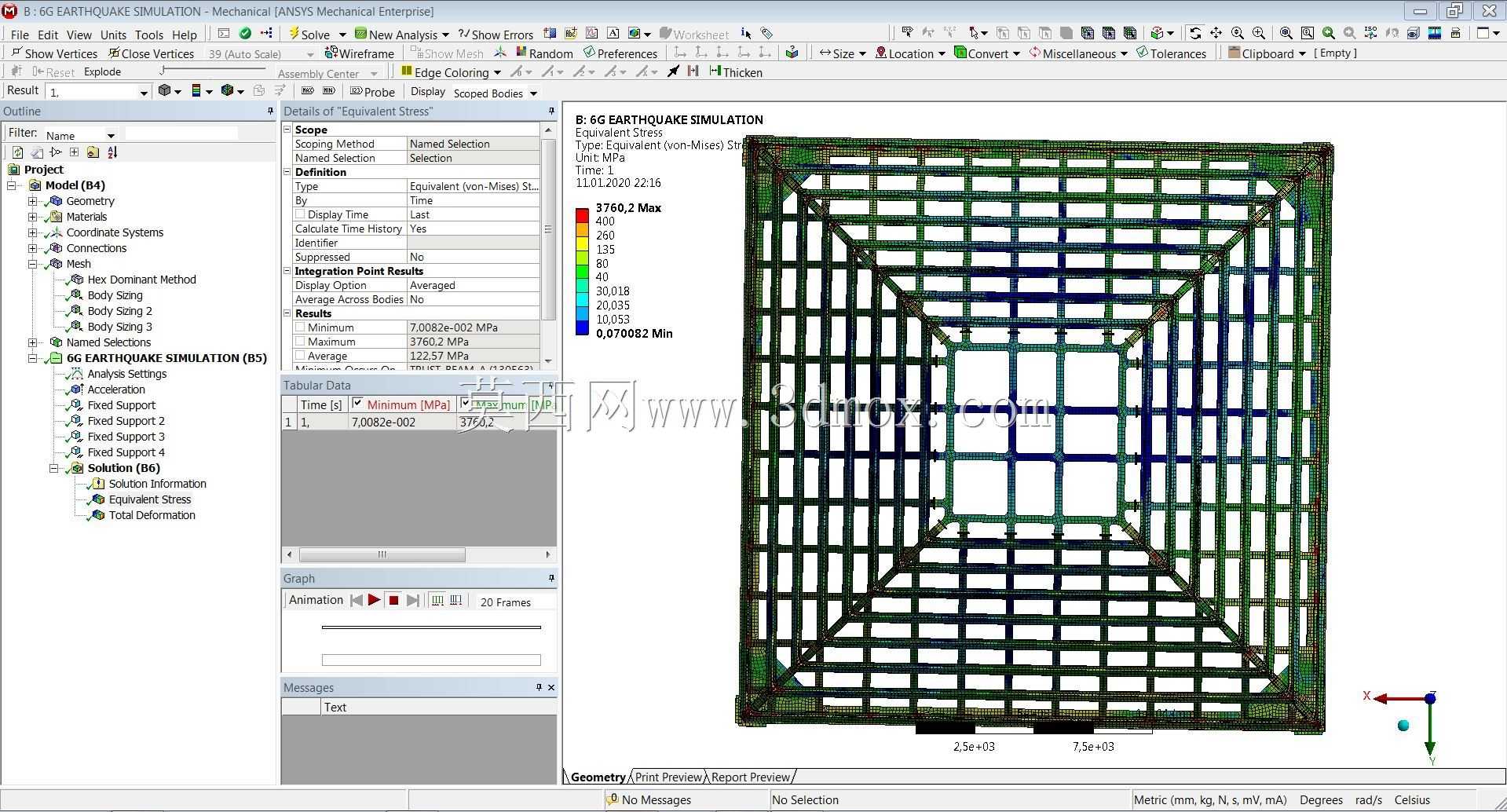

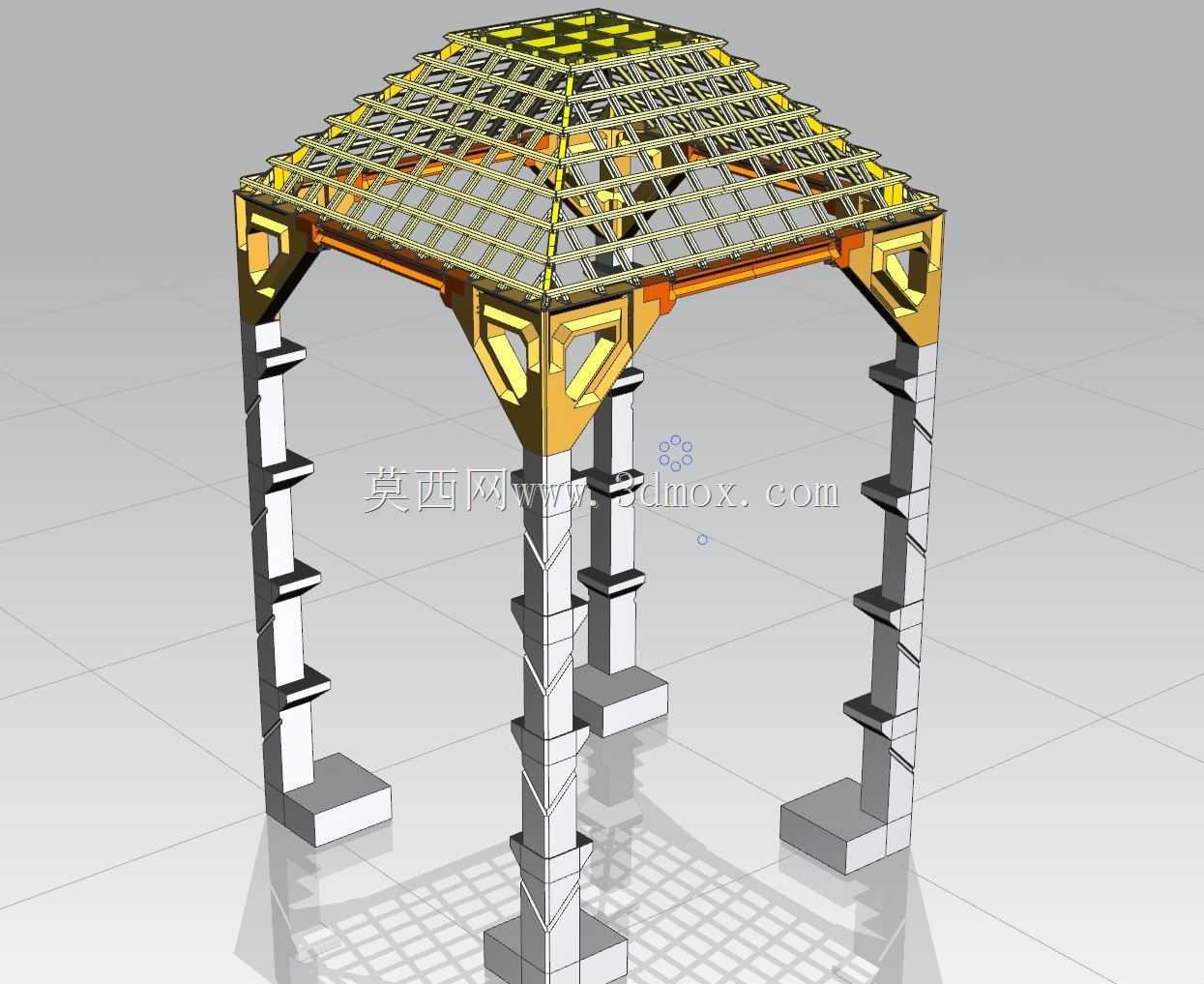

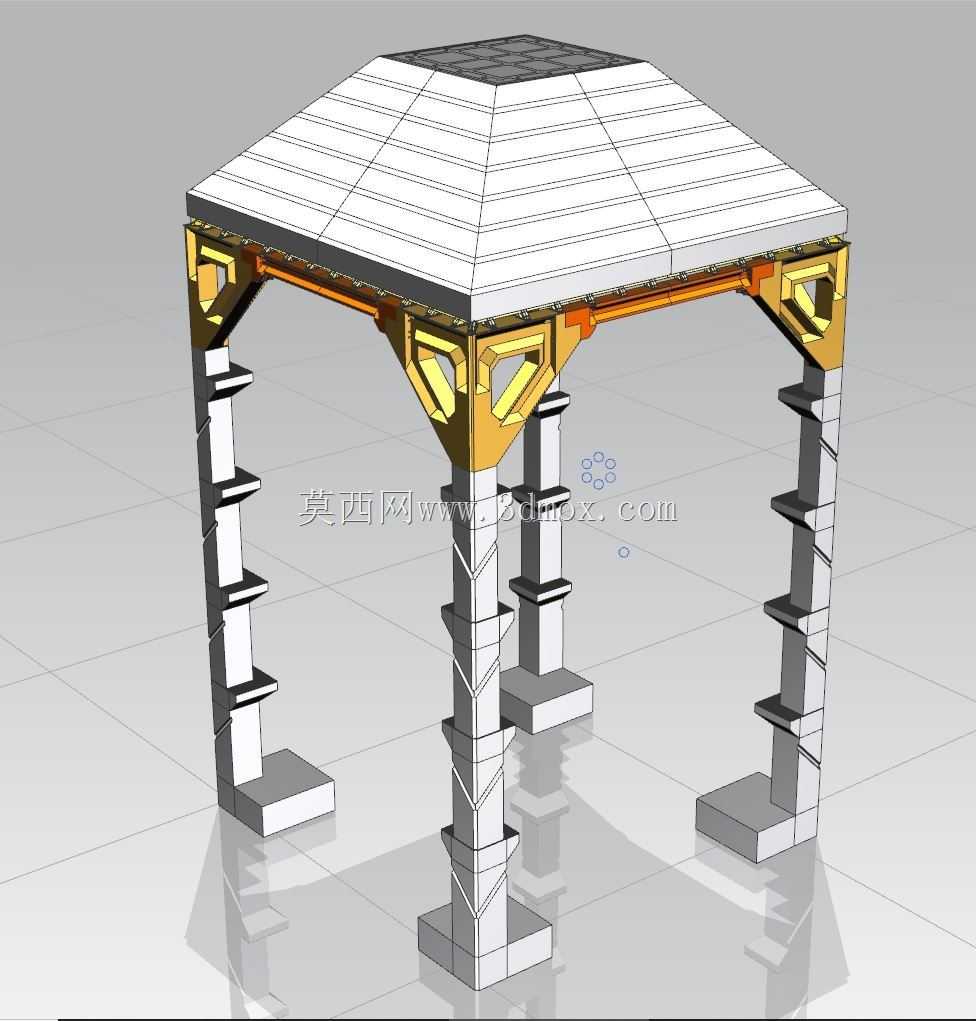

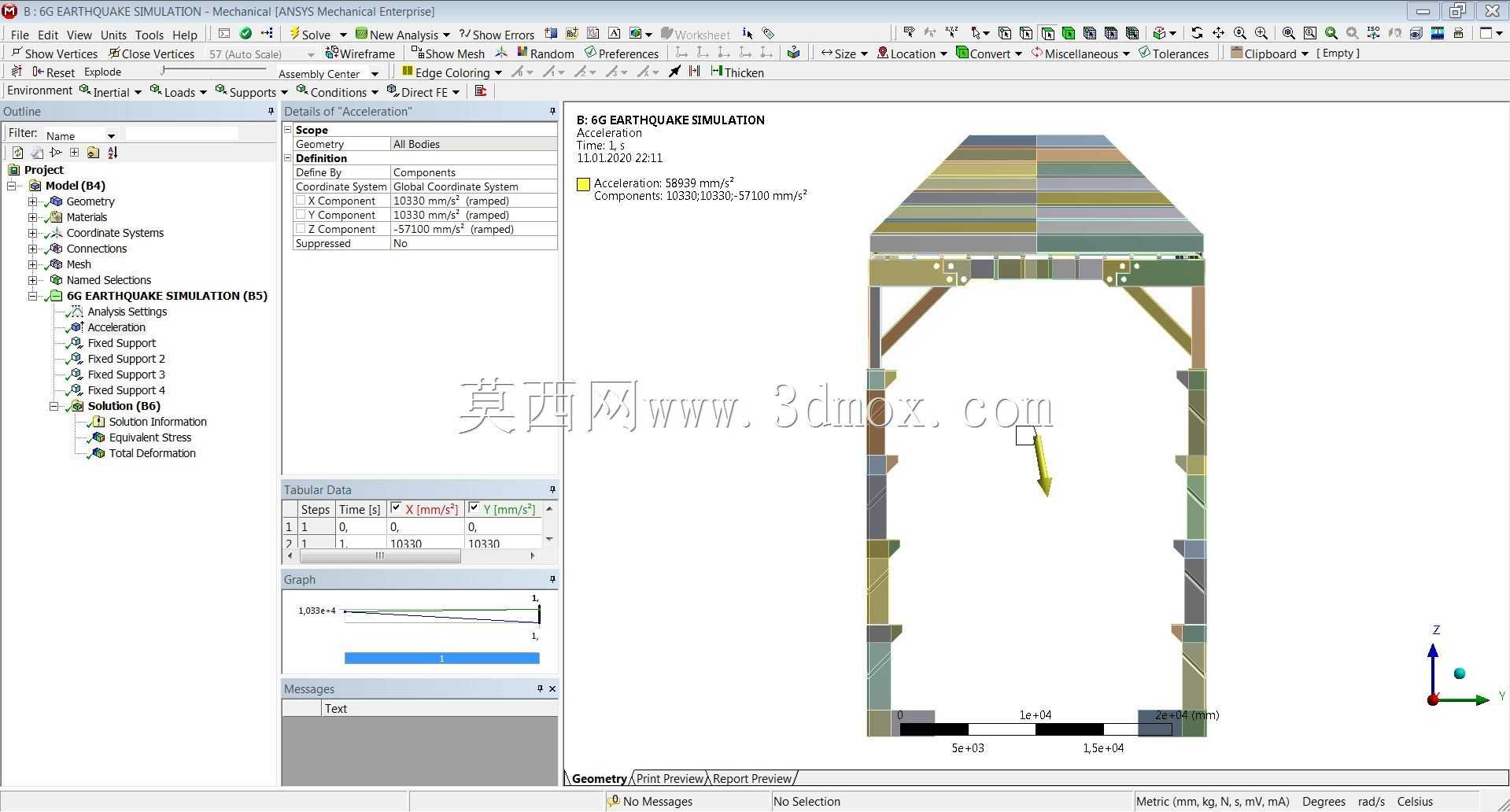

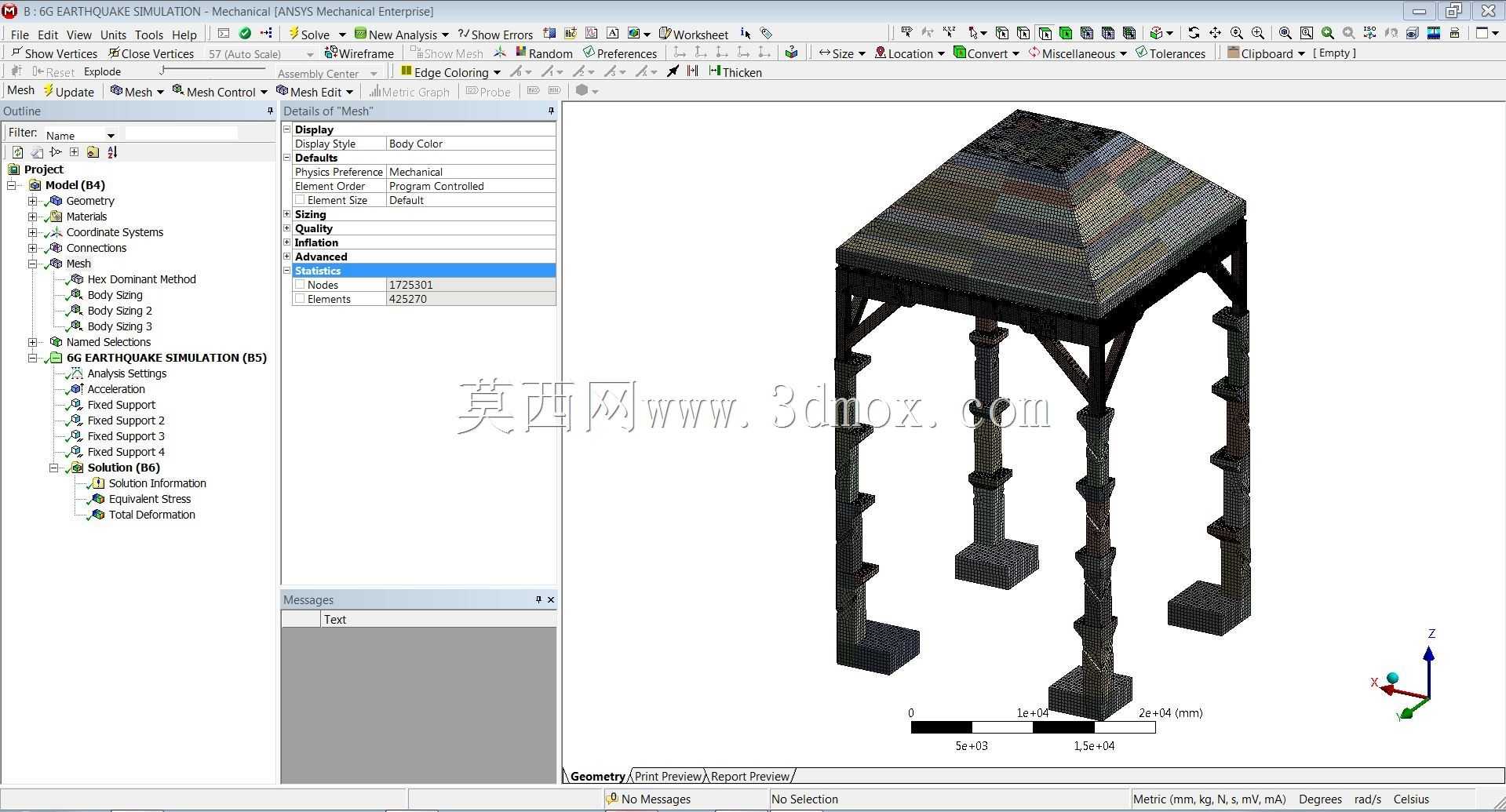

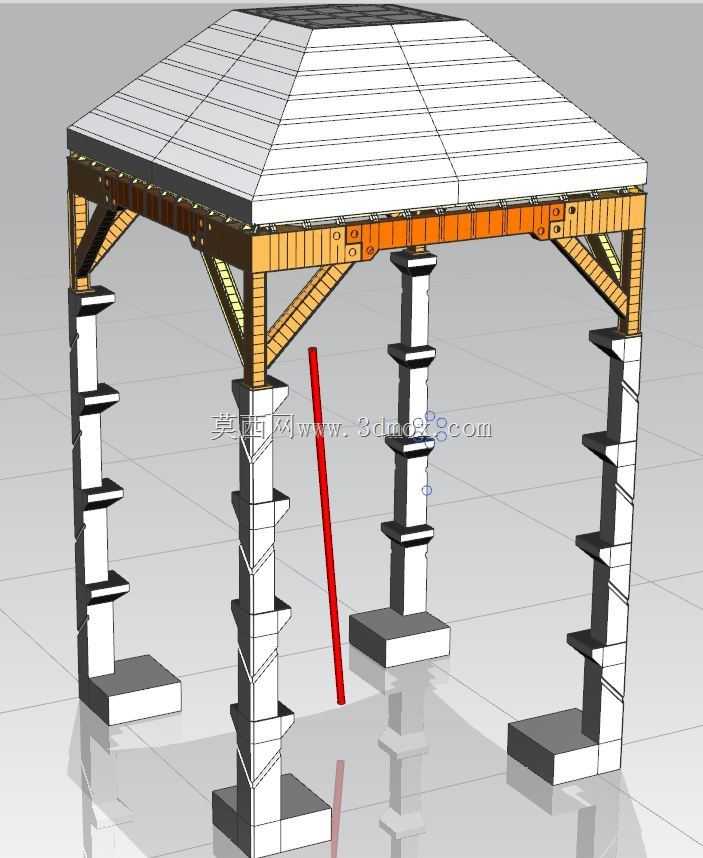

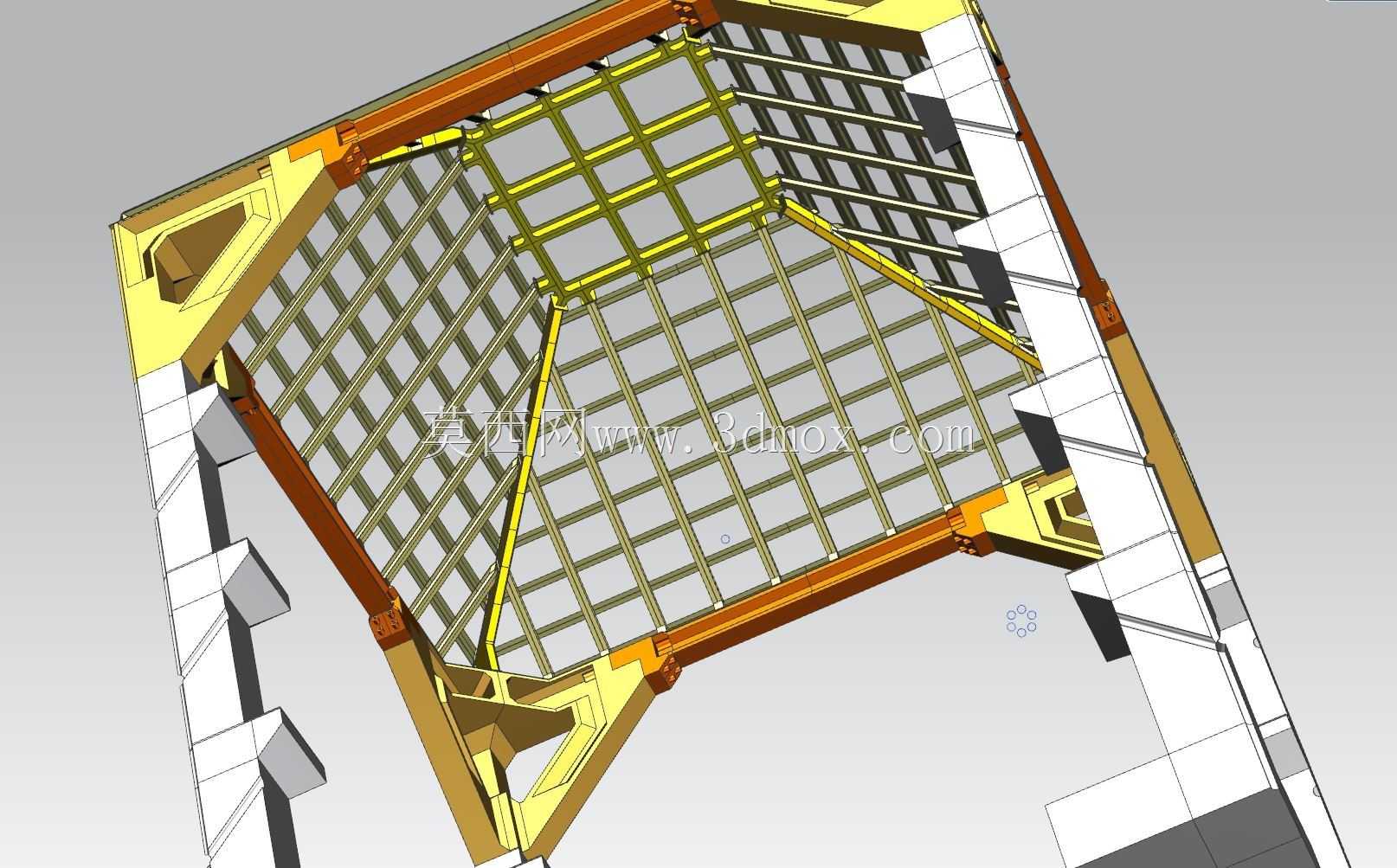

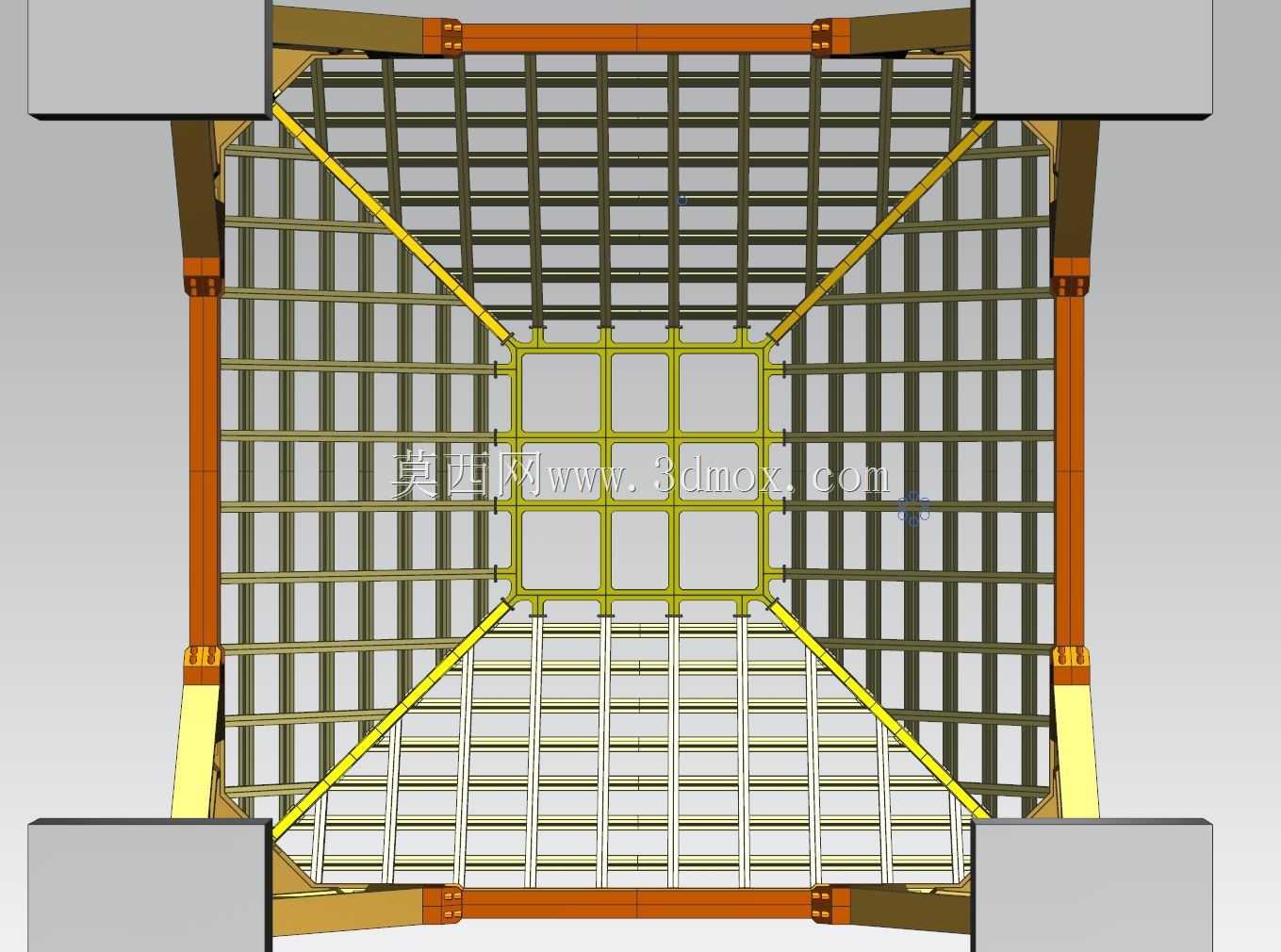

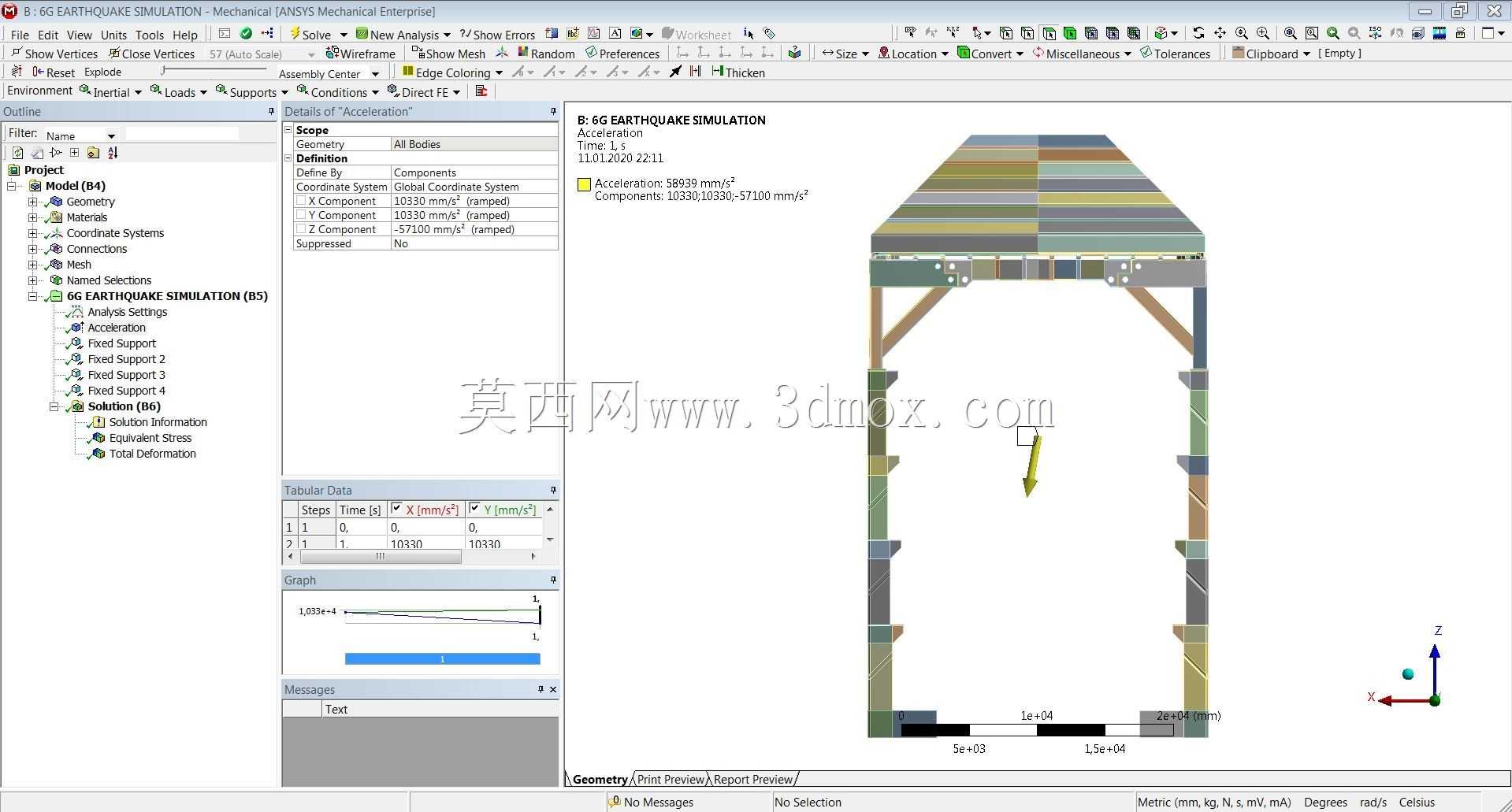

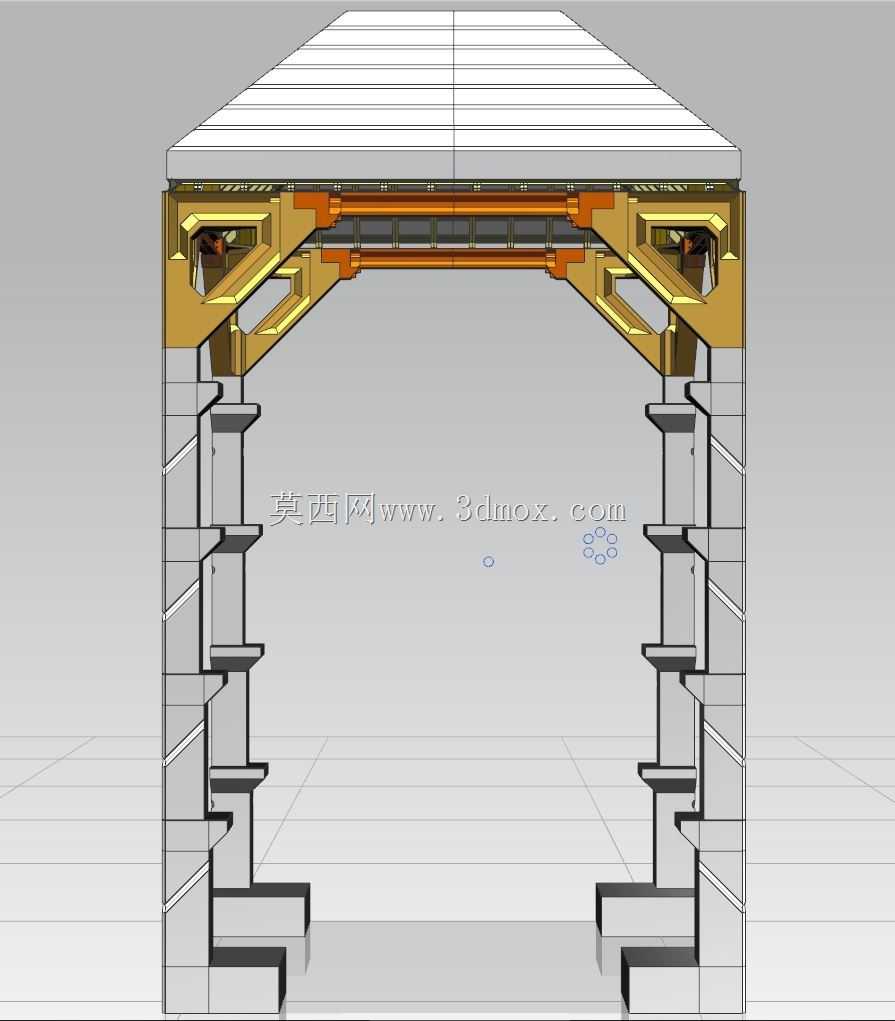

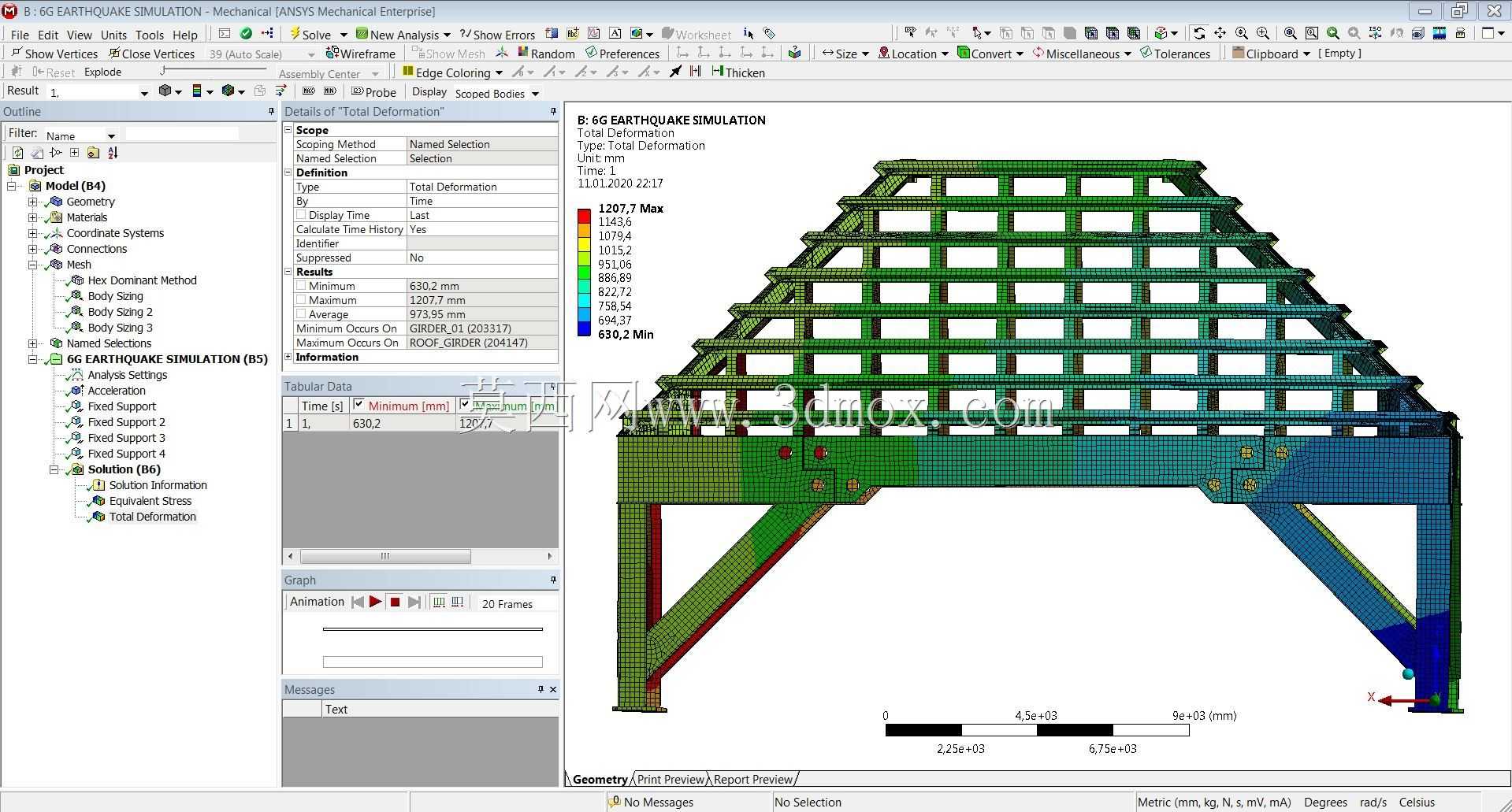

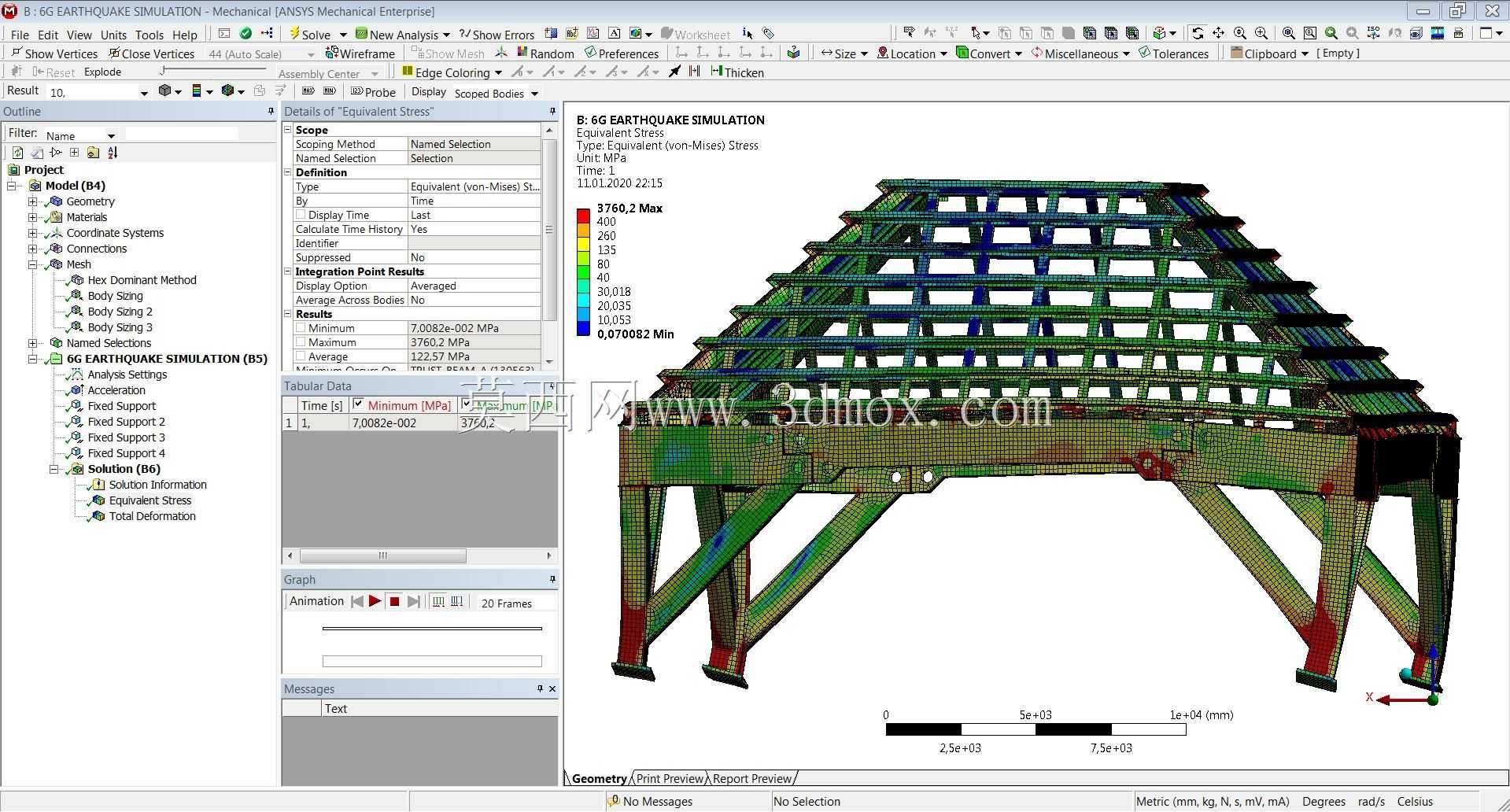

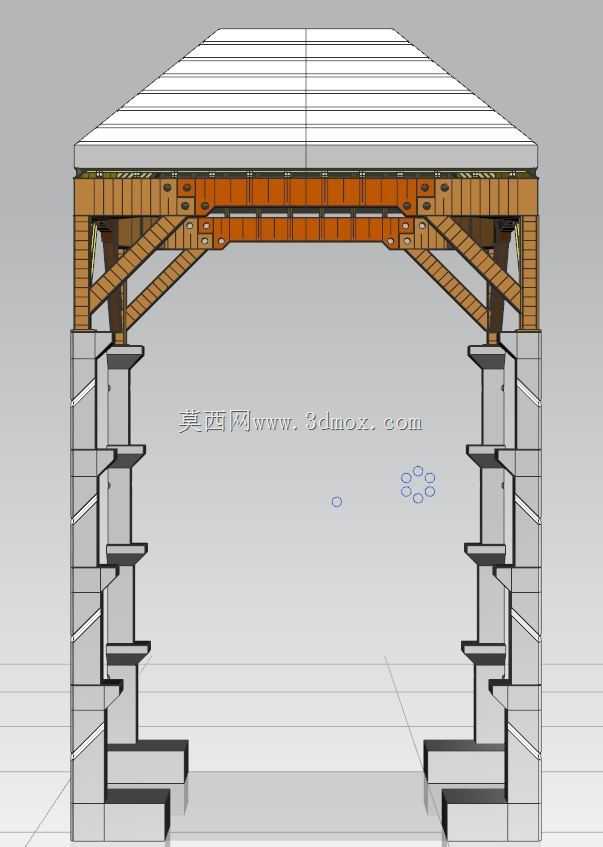

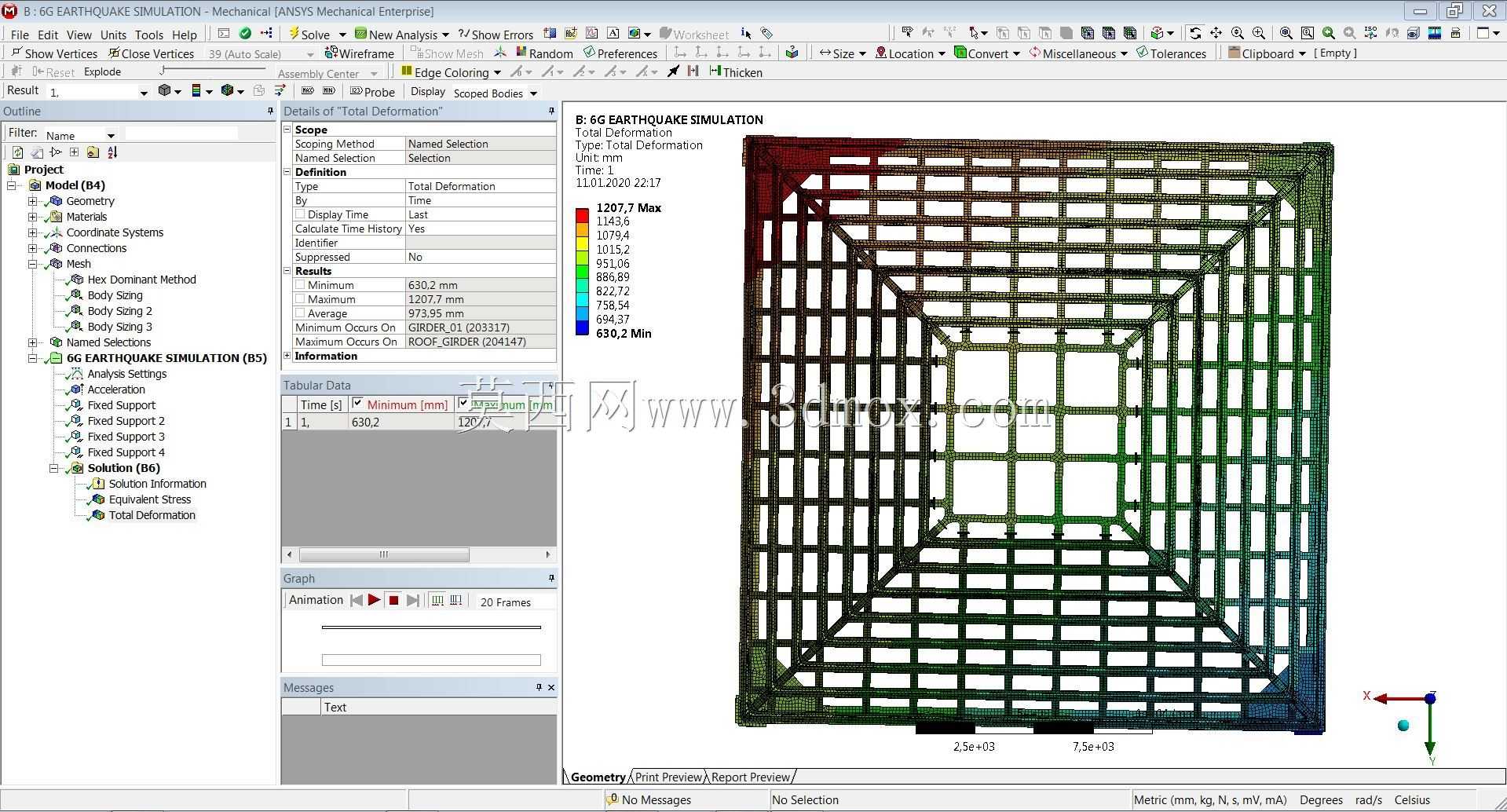

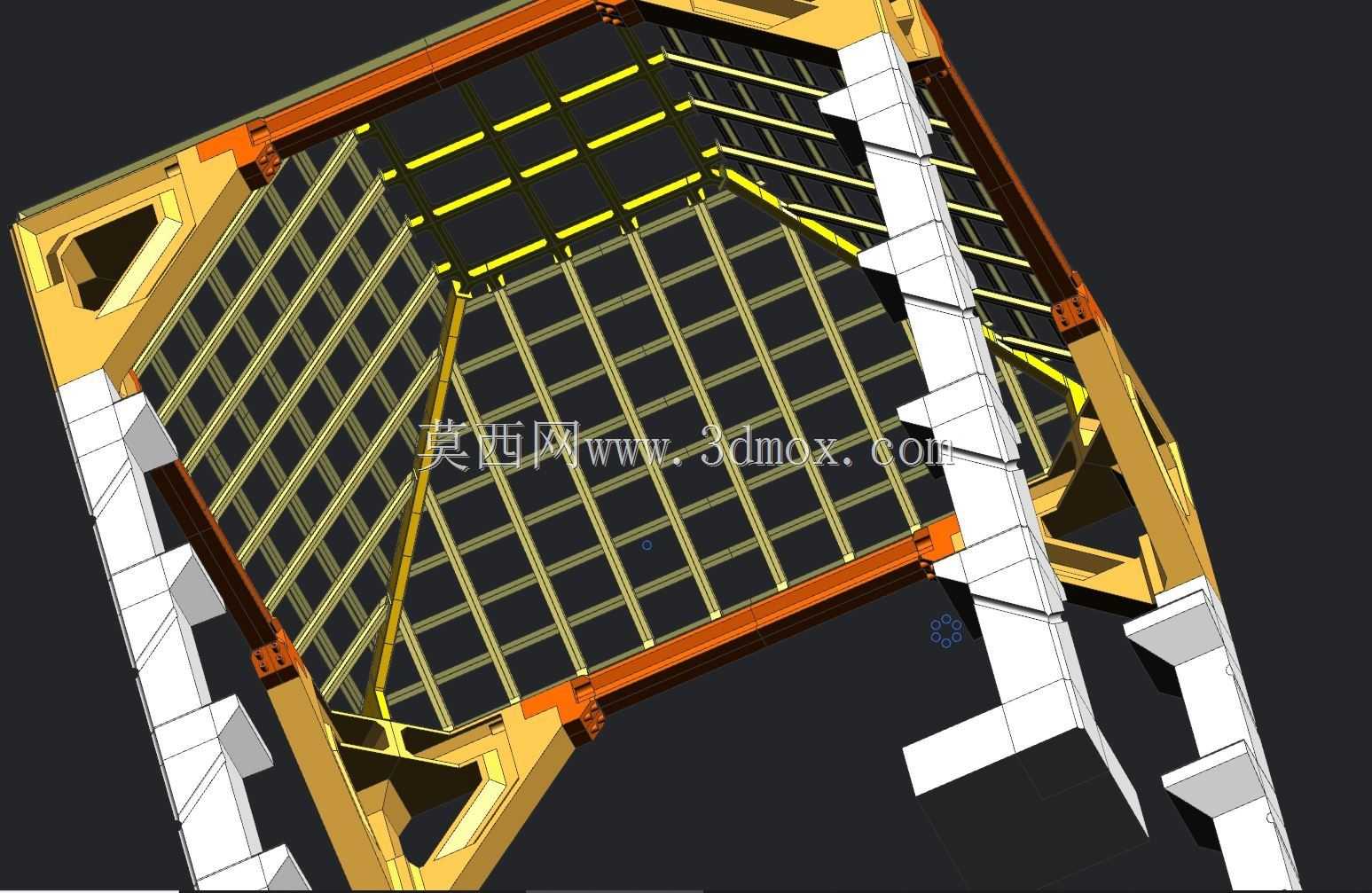

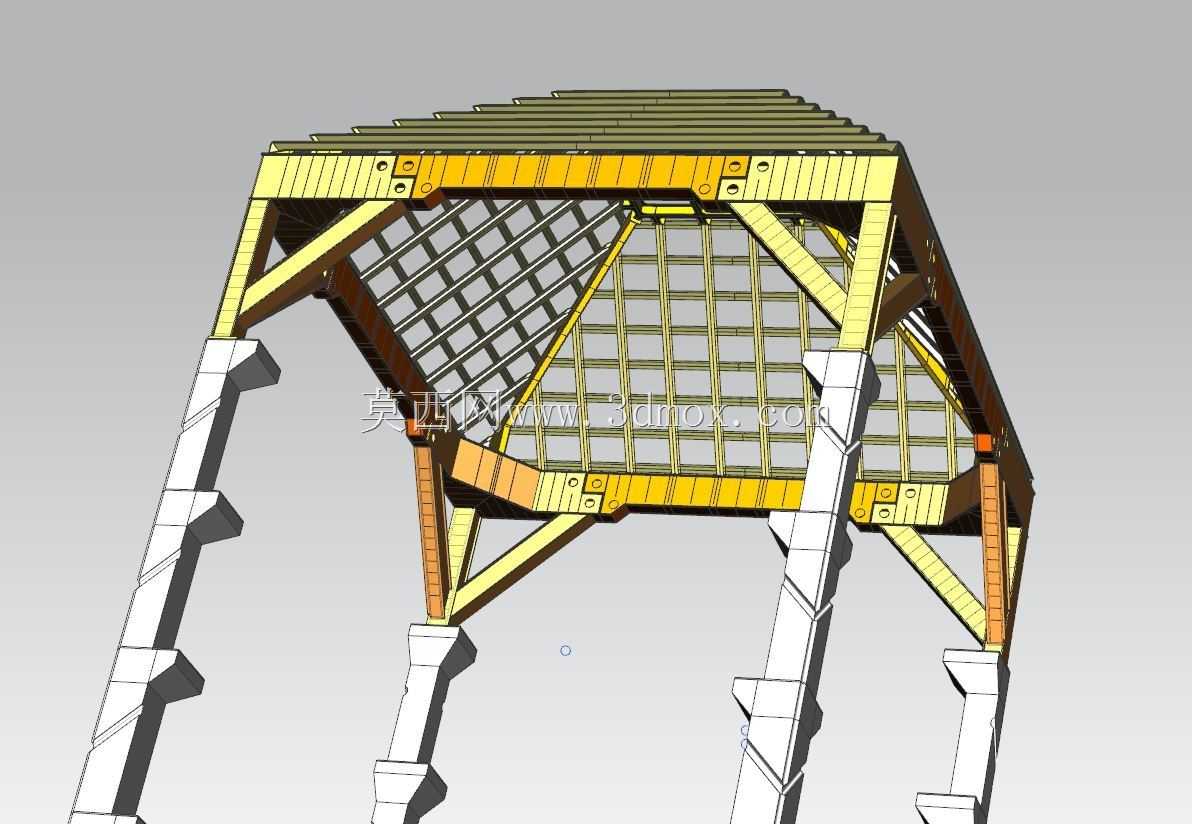

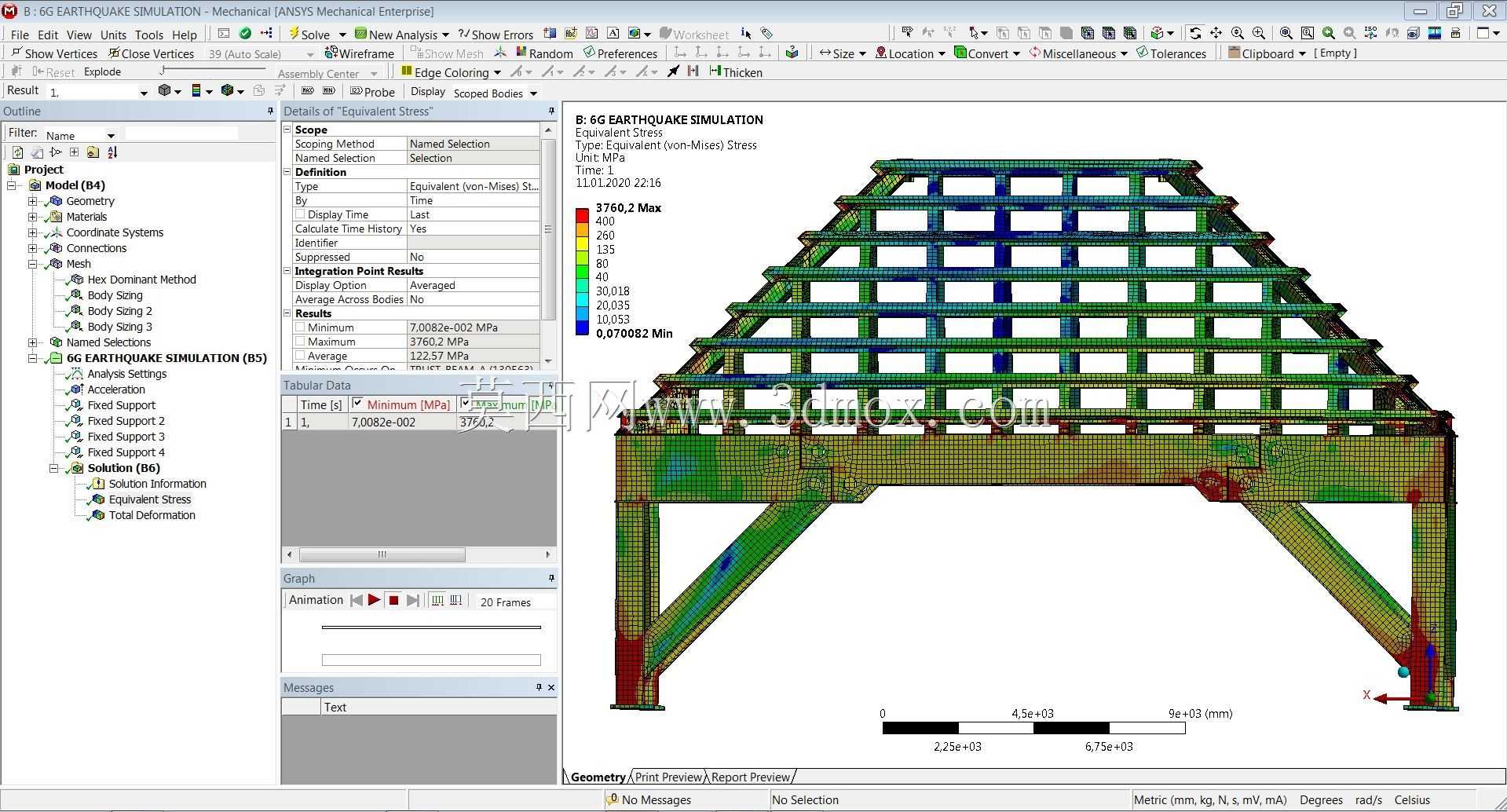

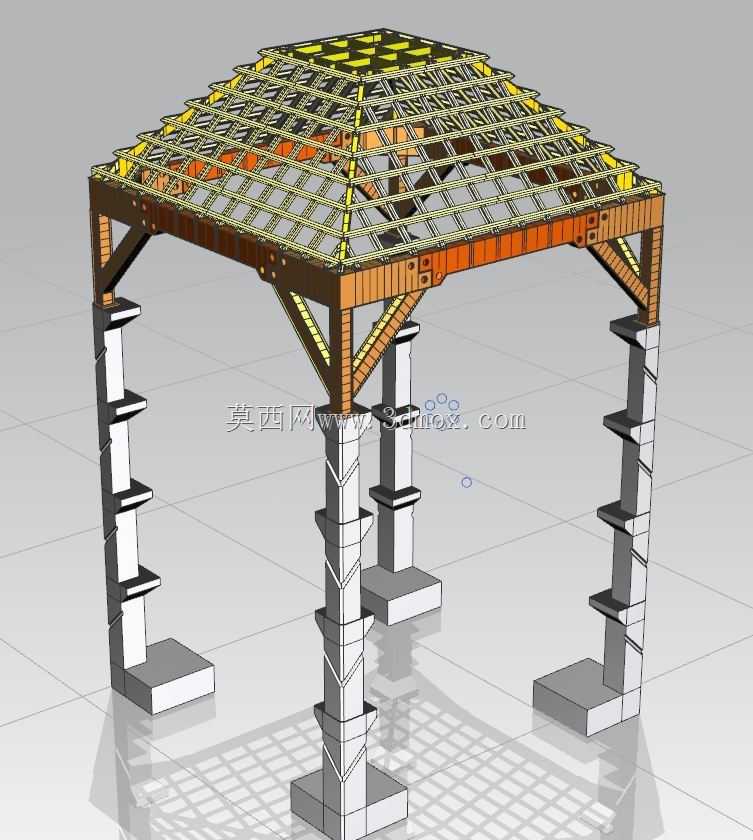

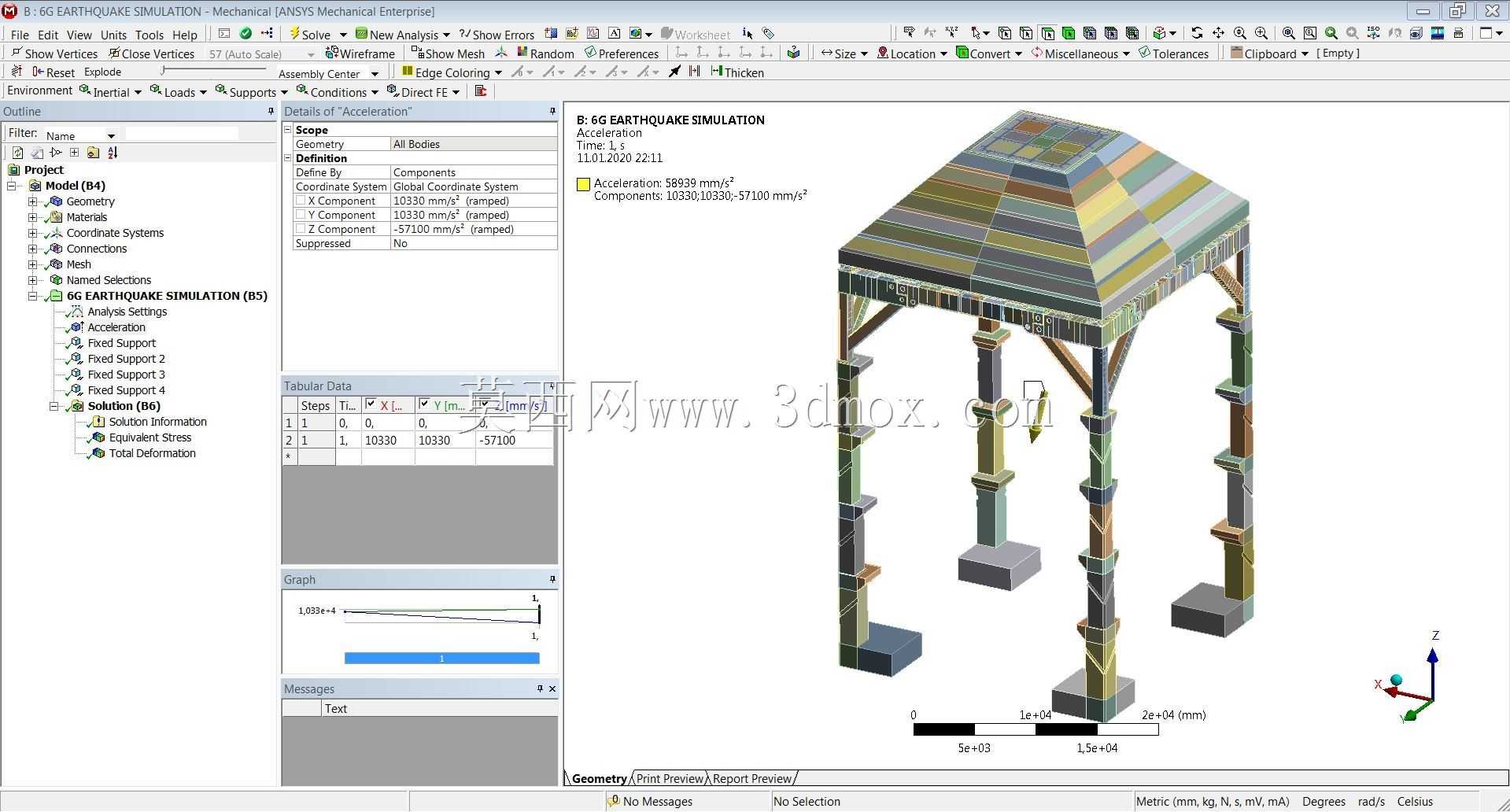

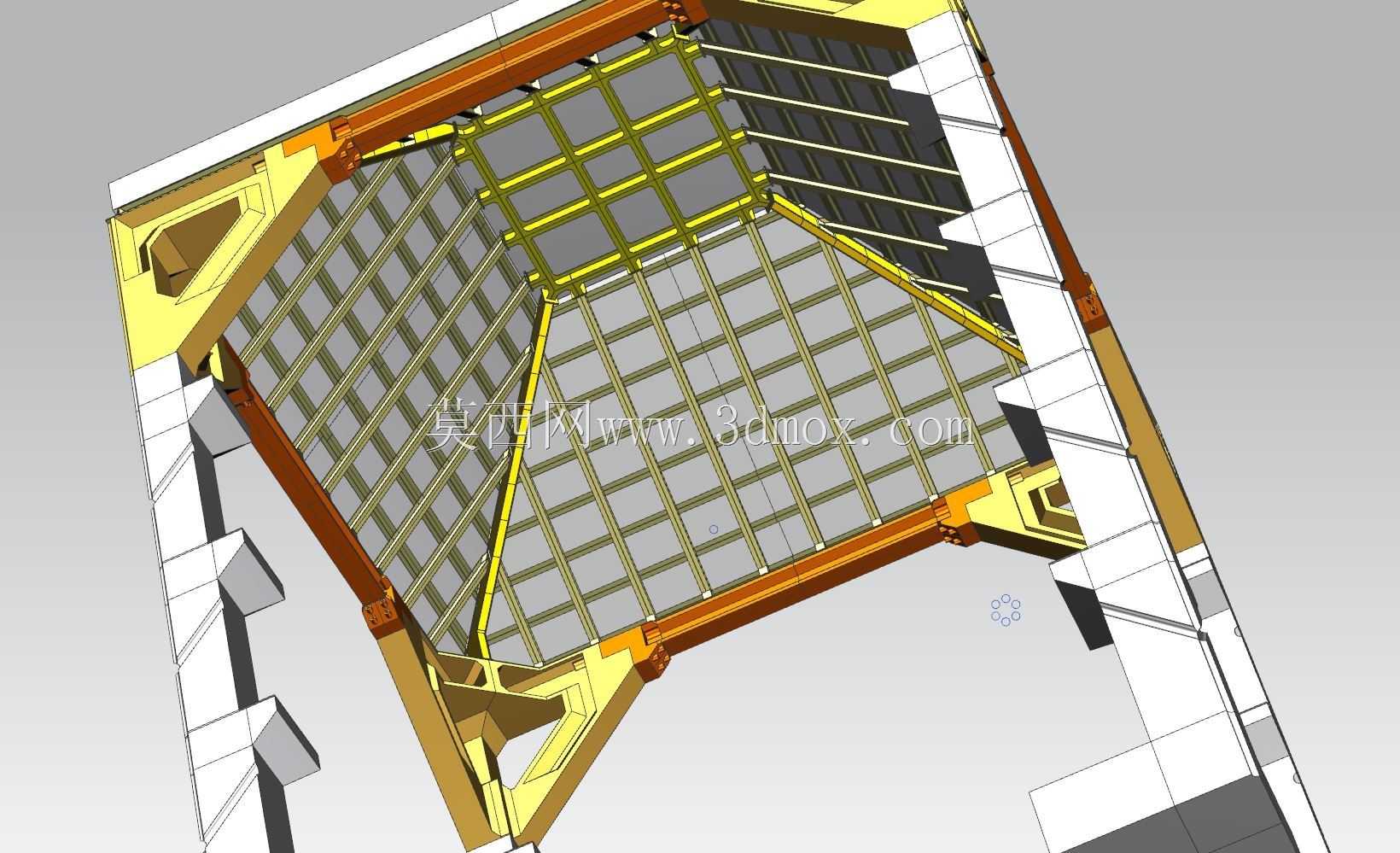

该结构为25m×25m方正跨度的工业厂房主体承重框架，采用钢结构与混凝土组合的受力体系，适配中小型生产加工类厂区的独立作业单元搭建需求，可作为轻型加工车间、物料中转库房、厂区配套设备站房的主体承载结构使用。从受力设计逻辑来看，竖向承重构件采用混凝土预制柱形式，柱身预留多组侧向安装位点，可直接匹配车间内部管线桥架、轻型起重吊轨、侧墙围护板材的安装需求，柱底采用扩大承台基础形式，可均匀传递上部结构荷载至地基，避免不均匀沉降带来的结构形变。上部屋盖系统采用空间钢桁架结构，桁架杆件按屋面荷载、风荷载的组合受力工况排布，四坡顶的屋面形式可快速引导屋面雨水排放，减少屋面积水带来的额外荷载，桁架节点采用标准化连接件设计，可实现工厂预制后现场快速拼装，降低现场焊接作业的施工难度与精度误差。结构整体的安装边界需预留柱外1.2m以上的施工操作空间，承台基础需根据场地地质承载力调整埋深，柱身安装时需严格控制垂直度偏差，避免上部桁架拼装时出现节点错位。屋盖桁架的下弦平面预留了吊顶、通风管道、照明线路的安装挂点，无需额外在屋面构件上二次开孔破坏受力结构，侧部柱间可根据生产需求选择砌筑填充墙、安装采光板材或者设置敞开式作业面，适配不同生产场景的通风、采光、围护需求。在结构受力验算层面，竖向荷载与水平风荷载的组合取值覆盖常规工业厂区的荷载要求，钢构件与混凝土构件的连接节点采用预埋锚栓加焊接的组合固定形式，可有效传递不同材质构件间的受力，避免节点处出现应力集中导致的结构损坏。该结构形式兼顾了混凝土构件的竖向承重稳定性与钢结构构件的大跨度施工便捷性，相比全钢结构厂房拥有更好的竖向抗振性能，可适配布置有轻型振动加工设备的生产场景，相比全混凝土结构则大幅缩短了施工周期，降低了大跨度屋盖的施工难度。
