车辆行走系统带轴承轮毂连接座结构

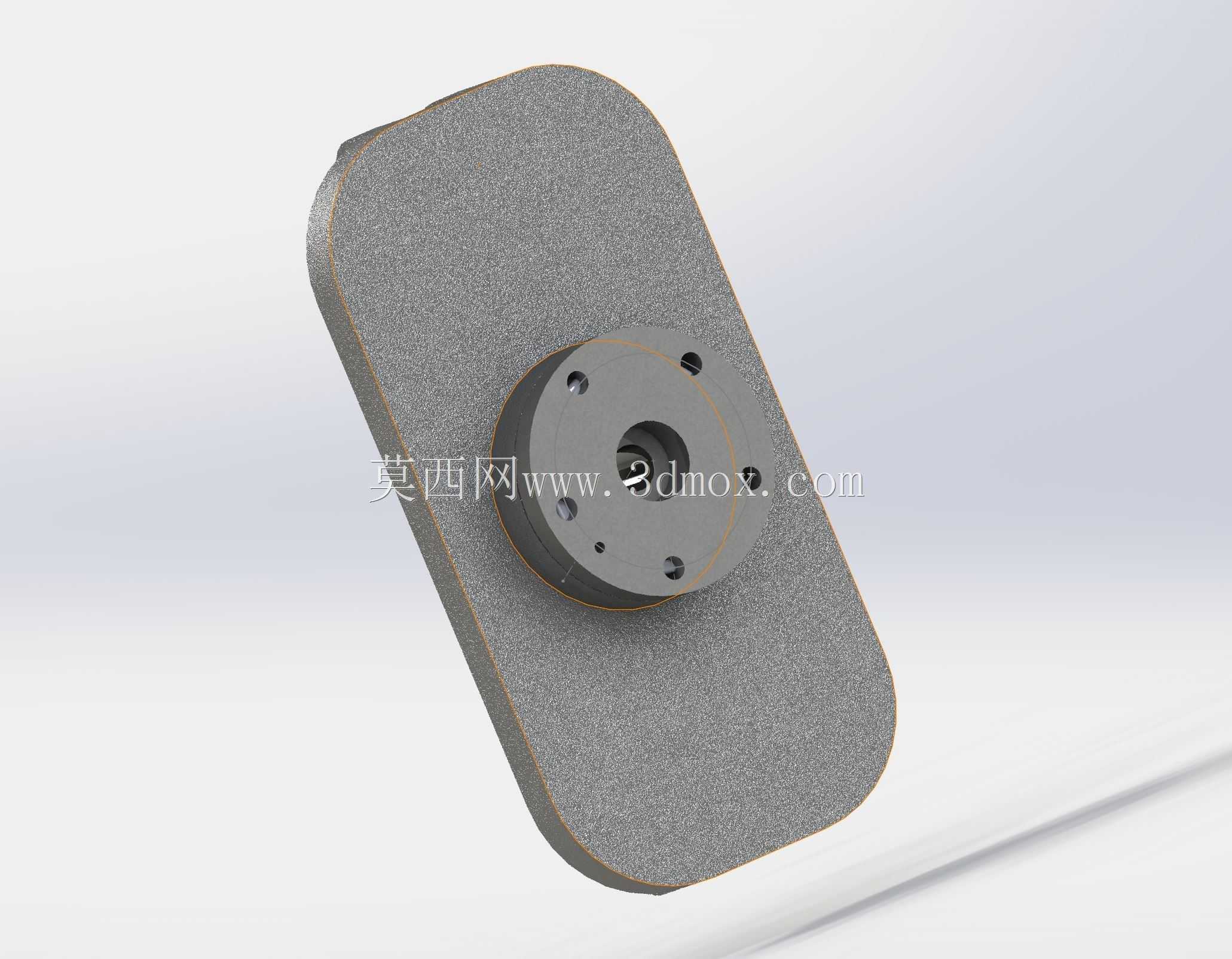

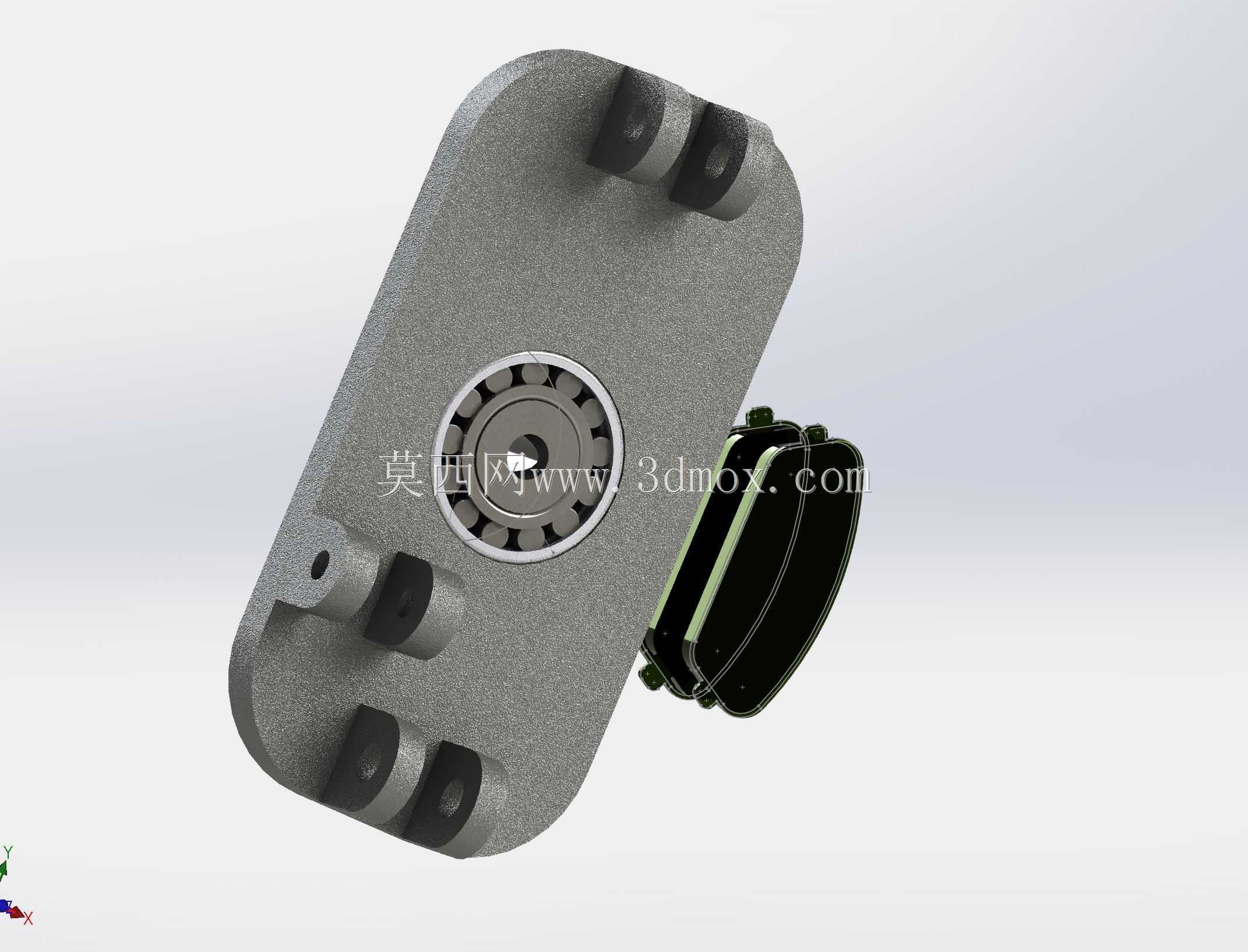

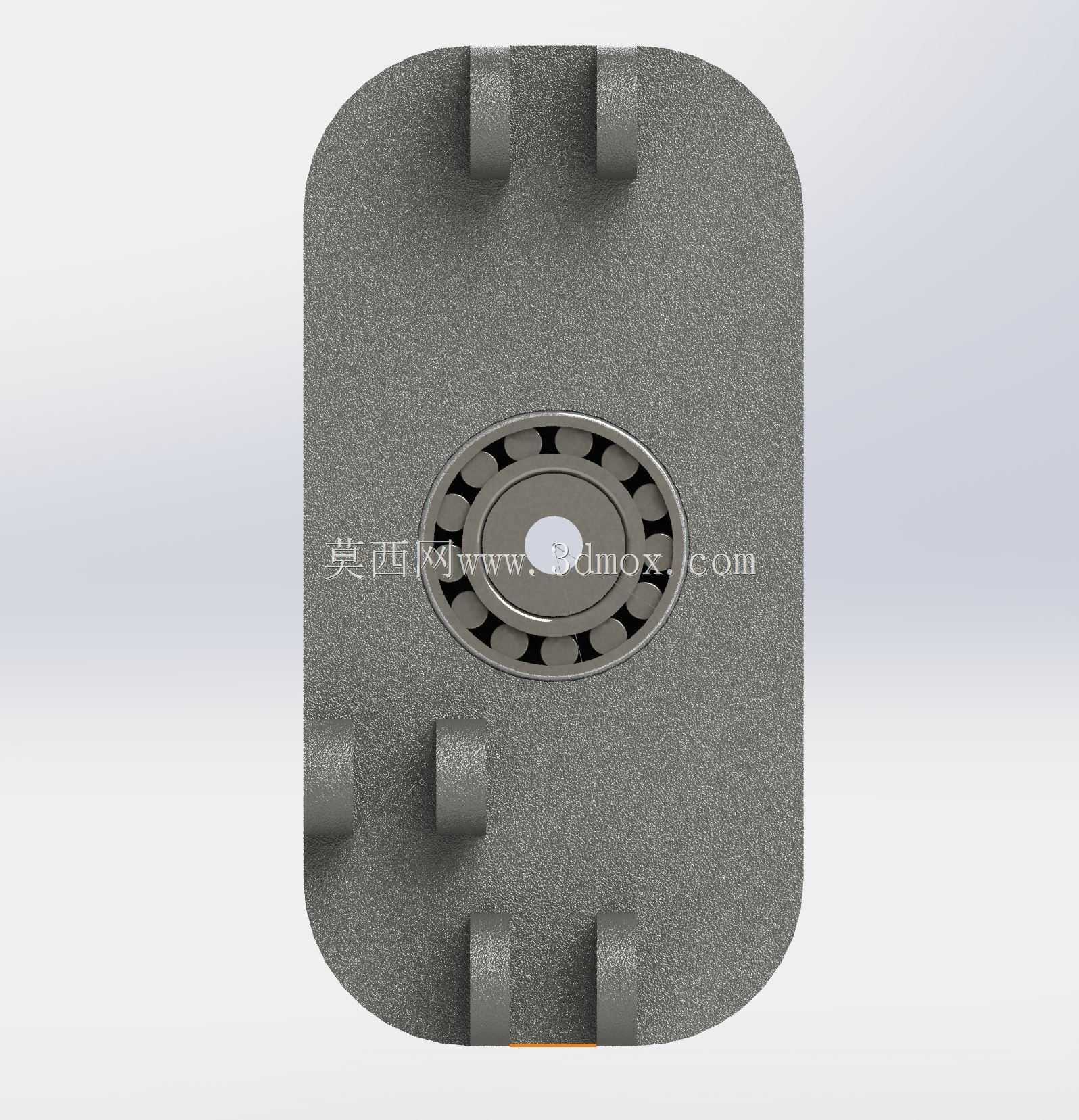

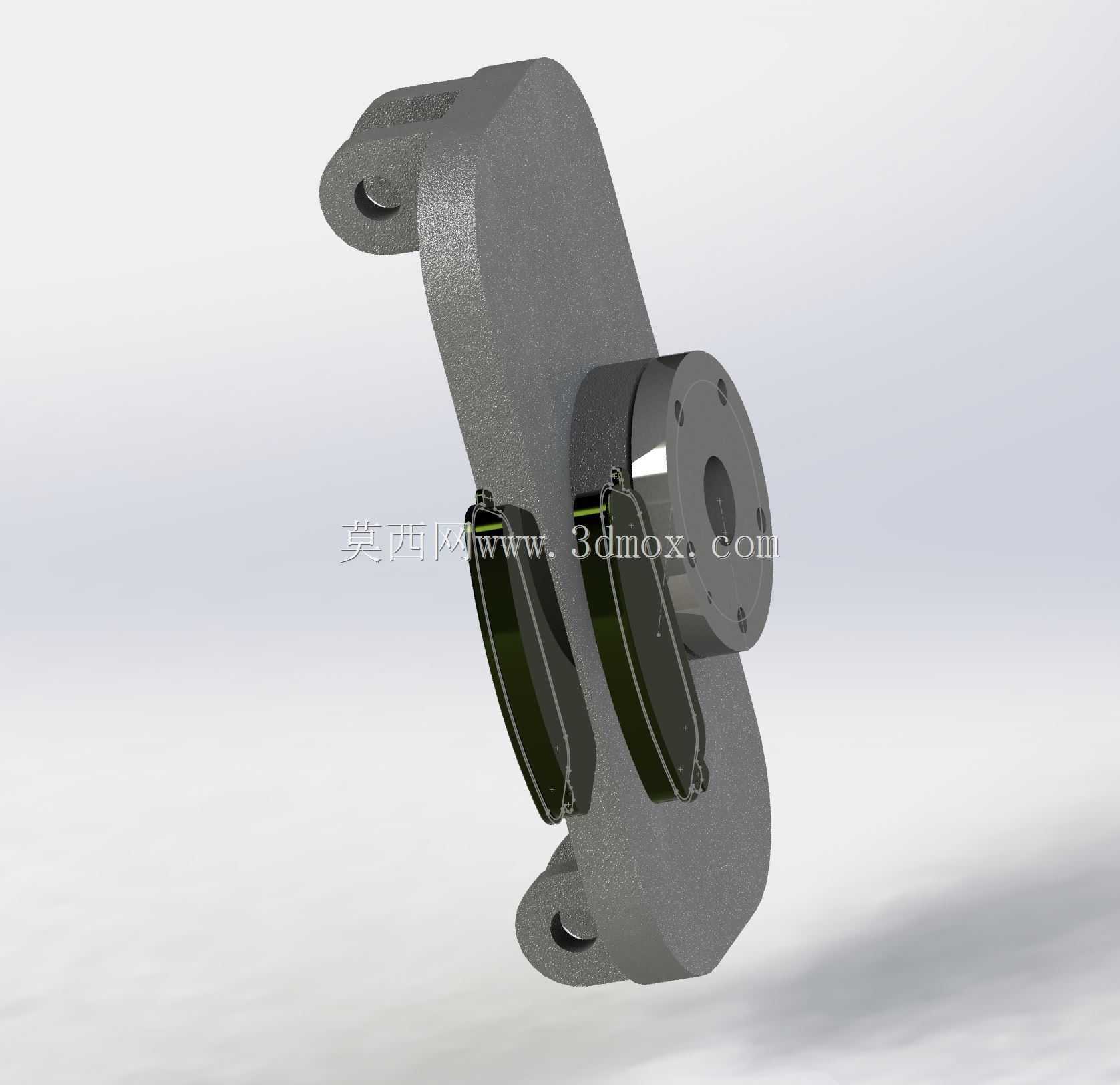

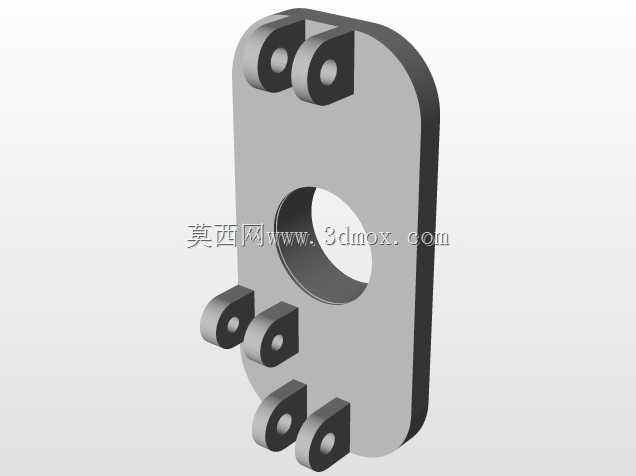

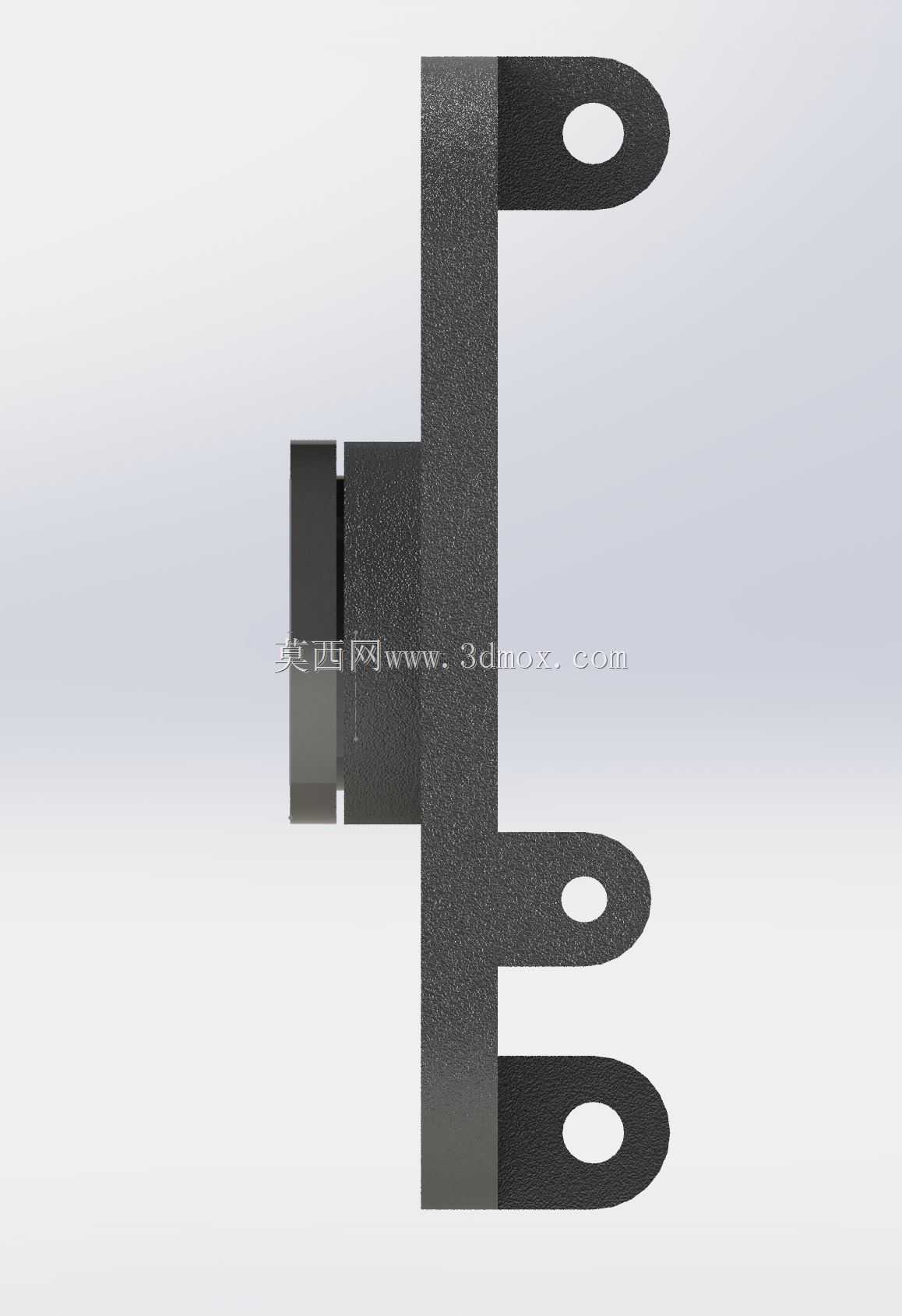

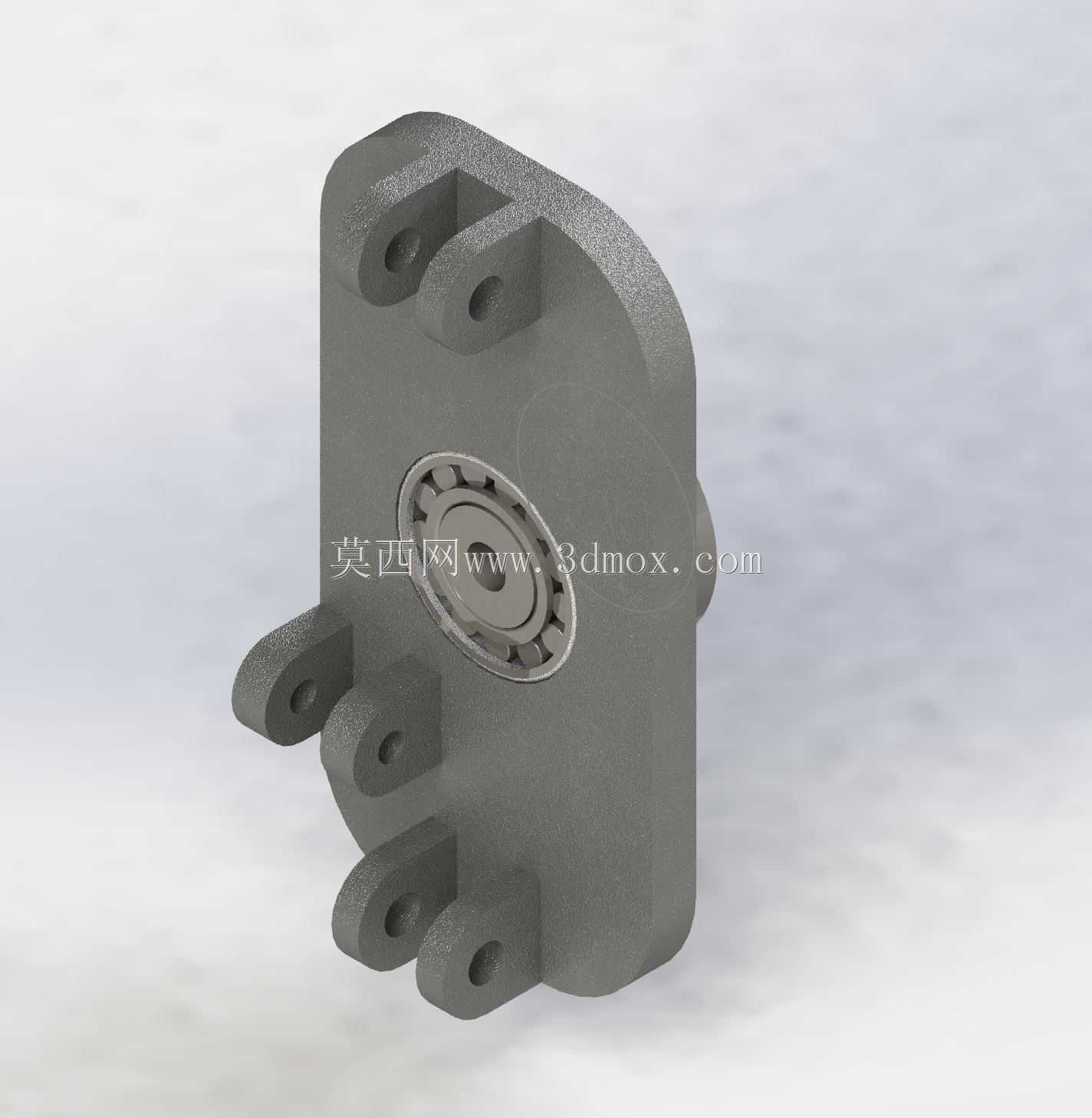

该结构件属于行走机构的核心承载连接部件，主要应用在非道路作业车辆、小型工程行走设备、特种作业移动平台的轮端位置，承担轮体与车架侧摆臂之间的载荷传递作用，同时为轮体转动提供稳定的回转支撑基准。从结构设计逻辑来看，主体采用一体化铸造成型的块状基体，基体一侧预留轴承安装沉孔，孔位与标准滚动轴承外圈采用过渡配合设计，孔肩位置预留轴承轴向定位台阶，避免轴承工作过程中出现轴向窜动，轴承内圈可直接适配轮轴安装，保证轮体回转的同轴度要求。基体上分布的多组带孔铰接耳座，分别对应不同方向的连接需求：上下分布的耳座用于连接悬挂减震构件，侧方伸出的耳座用于连接转向拉杆或者制动管路固定支架，每个耳座的孔位均做了同轴度公差约束，孔边预留倒角去除加工毛刺，避免装配过程中出现应力集中。安装边界方面，轴承安装孔的中心到各耳座孔中心的距离严格匹配对应车型的轮距参数与悬挂行程设计要求，基体整体厚度控制在轮端安装空间的允许范围内，不会与周边的制动鼓、轮辋内侧产生运动干涉，耳座上的安装孔直径适配标准规格的铰接销轴，销轴装配后可通过开口销或者轴端挡圈实现轴向固定，无需额外加工定制连接件。实际工况下，该部件需要同时承受垂直方向的承载载荷、行进过程中的冲击载荷以及转向时的横向剪切力，因此基体的壁厚设计做了针对性加强，轴承安装位周边设置了加强筋结构分散应力，避免长期交变载荷下出现开裂变形。设计过程中优先考虑了装配工艺性，所有安装孔位均设计为通孔，无需从单侧盲孔装配，轴承压装时可从基体一侧平稳压入定位，各铰接耳座的开孔方向统一对齐装配作业的操作空间，现场拆装维护时不需要额外调整工件角度即可完成销轴穿装作业，适配野外作业场景下的快速维修需求。
