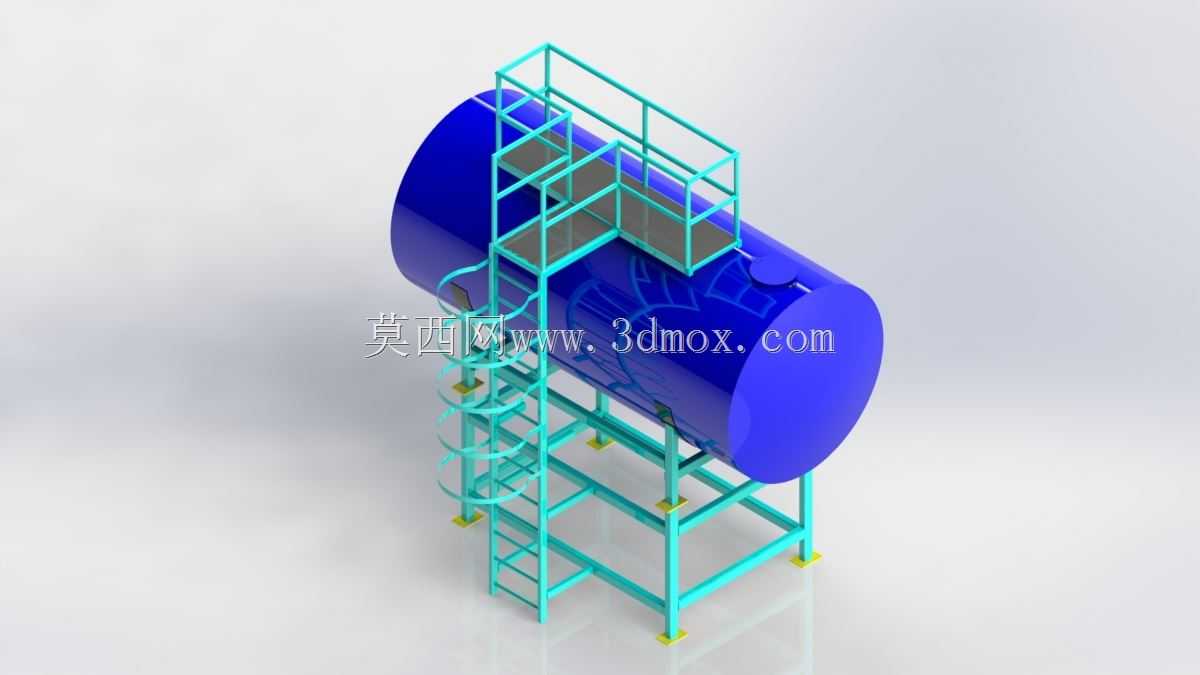

带操作爬梯护栏的卧式储液罐体结构

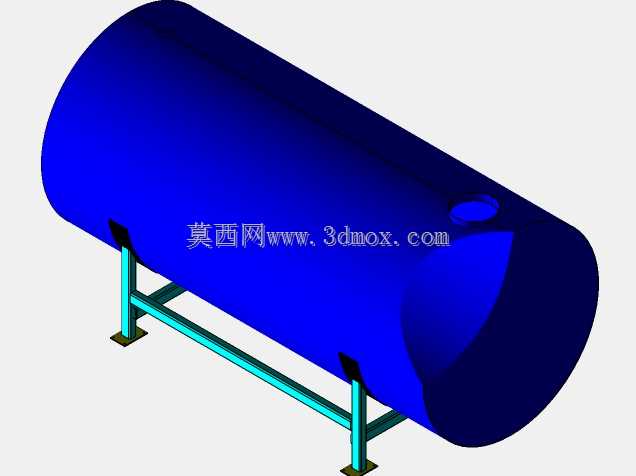

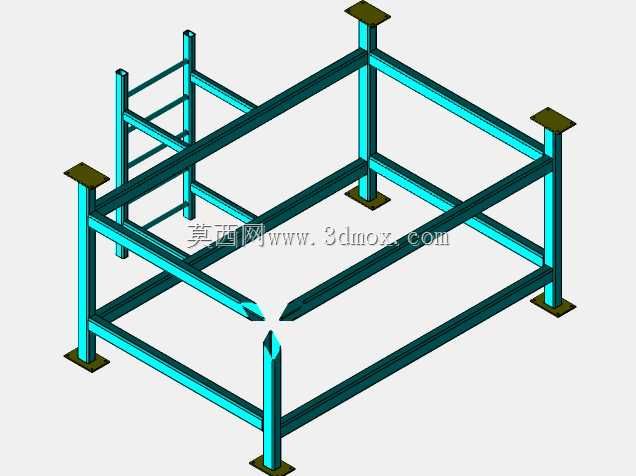

这套卧式储液配套结构，常见于化工原料暂存、车间切削液集中存储、中小型水处理药剂储备这类场景，核心是解决卧式罐体高位操作的安全可达问题，同时兼顾罐体承托的稳定性。先看支撑部分，底部采用方管拼焊的框架式支座，四个支脚底部预留了地脚安装孔位，安装时可通过膨胀螺栓与混凝土地面固定，支脚与地面接触位置加设了减震垫，既可以抵消罐体满载时的微形变应力，也能避免设备运行振动传导至建筑结构。框架的横梁排布完全贴合卧式罐体的圆弧底面，接触位置加设了弧形托板，增大受力接触面积，避免罐体局部应力集中造成的壁面变形，托板与罐体之间预留了防腐垫层的安装间隙，现场安装时可根据存储介质的腐蚀特性选配橡胶或聚四氟乙烯垫层。

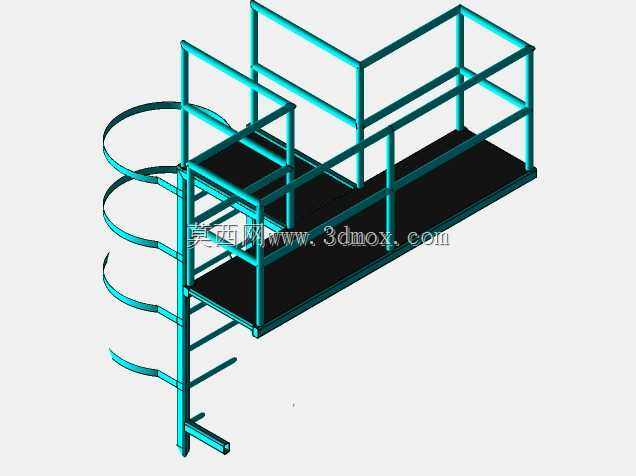

操作通道部分的设计完全贴合日常运维需求，爬梯采用双侧扶手加踏步防滑纹的结构，踏步间距控制在180mm，符合人工上下攀爬的人机工程尺寸，爬梯与罐体侧面的净距保持在150mm，避免攀爬时衣物或工具剐蹭罐体壁面。顶部操作平台围绕罐体人孔、阀门操作位布置，平台踏板采用花纹钢板拼接，四周设置1.2m高的防护栏杆，栏杆下部加设100mm高的挡脚板，防止工具或小零件从平台坠落伤人，栏杆的横杆间距不大于300mm，满足工业操作平台的安全防护要求。平台与罐体壁面之间预留了20mm的间隙，避免罐体充放介质时的热胀冷缩形变挤压平台结构。

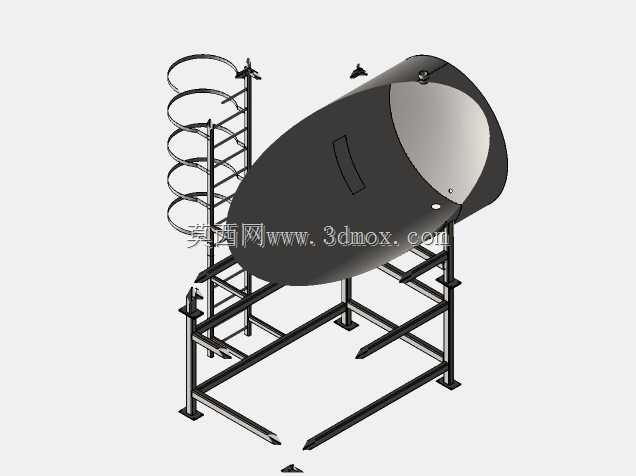

从建模逻辑来看，整套结构先以罐体的外径、长度参数为基准，确定支座的跨距，两个支座分别布置在距离罐体两端封头1/6罐体长度的位置，这个位置是卧式罐体的最优支撑点，可将罐体满载时的弯曲应力降到最低。爬梯的倾斜角度设置为60度，相比垂直爬梯大幅降低攀爬疲劳度，同时比45度斜梯节省安装空间，适合车间内场地有限的安装场景。平台的高度刚好对齐罐体顶部的人孔法兰面，操作人员站在平台上可以轻松完成人孔启闭、阀门开关、液位计校准这类日常操作，不需要额外搭设临时脚手架。

安装边界方面，整套结构的占地宽度比罐体直径宽出800mm，主要是预留爬梯和侧面操作的空间，长度方向比罐体总长长出600mm，满足两端阀门、管道连接的操作空间需求，顶部平台距离地面的高度根据罐体直径调整，保证护栏顶部不超出车间常规的层高限制。整套结构的焊接节点都做了圆角过渡处理，避免应力集中，所有外露金属表面都预留了喷漆或镀锌的工艺余量，建模时所有配合面都预留了安装公差，方便现场组装时的误差调整。
