木质等径锥齿轮传动件结构设计

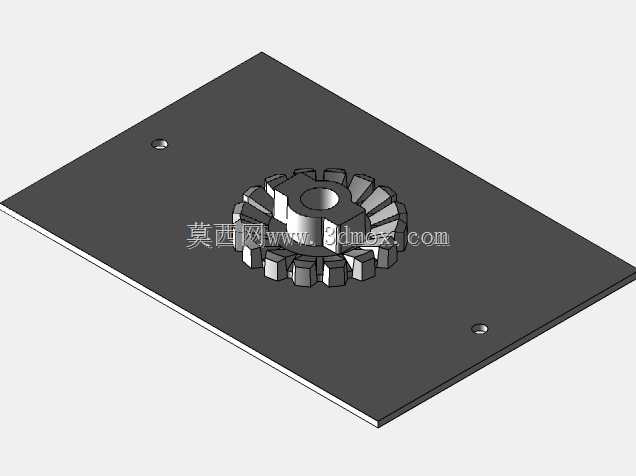

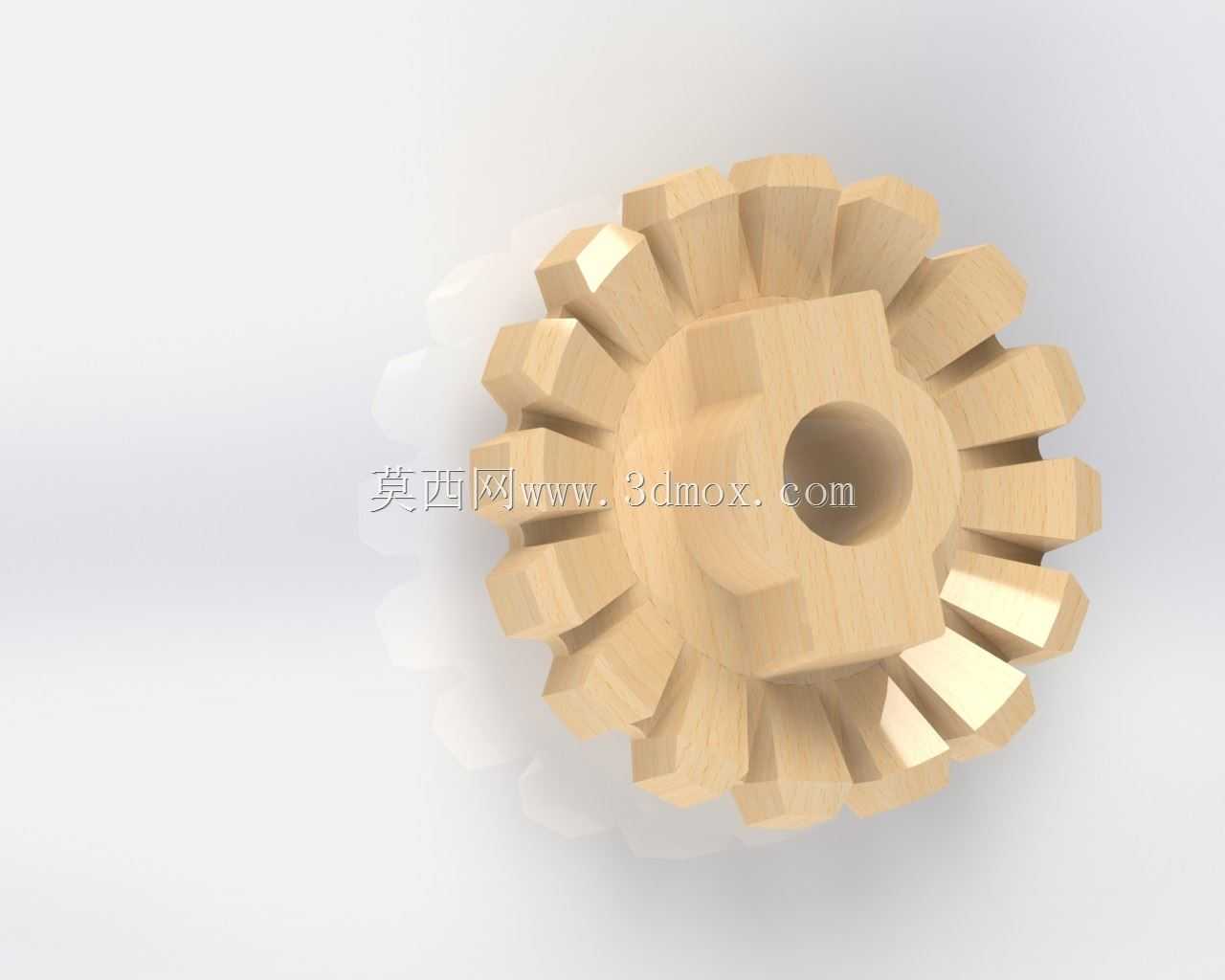

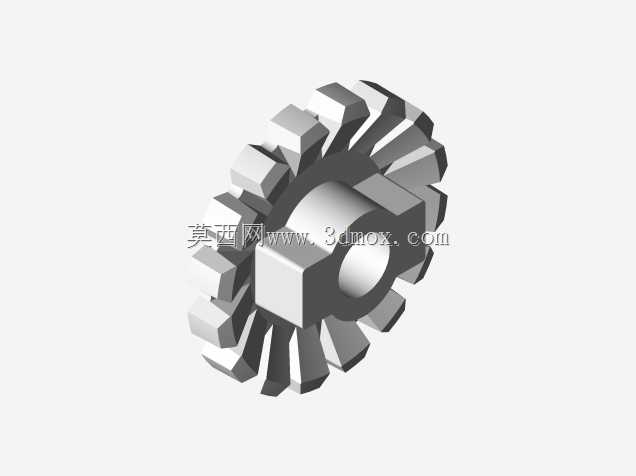

这款木质锥齿轮多用于低载荷教学演示装置、木质机械玩具、科普展品以及小型轻载文创传动结构中，区别于金属齿轮的高负载传动场景，木质材质的选用既降低了整体结构重量，也避免了传动啮合过程中的金属磕碰噪音，在面向青少年的机械原理科普场景中，不会出现尖锐边角划伤的风险，适配桌面级演示装置的安全要求。从结构设计逻辑来看，该零件采用等径锥齿构型，齿形沿锥面均匀分布，啮合过程中可实现垂直相交轴之间的动力传递，单组传动即可完成90度转向的动力传输，无需额外增加换向传动结构，能有效压缩小型演示装置的内部安装空间。中心安装孔采用带止动卡槽的设计，并非光滑圆孔结构，装配时可与配套输出轴的卡位凸台紧密贴合，传递扭矩过程中不会出现轴与齿轮相对打滑的问题，无需额外加装顶丝或者键连接结构，简化了木质装配结构的加工工序，降低了手工拼装类产品的组装难度。齿部的齿厚、齿高参数经过匹配调校，啮合时齿面接触面积均匀，不会出现局部卡滞或者传动间隙过大的问题，手动转动时全程顺滑无卡顿，能直观展示锥齿轮换向传动的运动逻辑。从安装边界来看，齿轮整体外径适配小型桌面装置的安装空间，轴向厚度控制在紧凑范围内，装配时仅需保证两配对齿轮的锥顶交点重合，即可实现正确啮合，无需复杂的安装调校步骤，即使是非机械专业的科普活动参与者，也能快速完成组装调试。齿根位置做了圆弧过渡处理，避免木质材料在受力时出现应力集中导致的齿部断裂问题，适配木质材料本身的抗剪、抗弯强度特性，在常规演示操作的受力条件下，不会出现齿部崩损的情况。这类木质齿轮的设计，没有照搬金属齿轮的参数冗余，而是结合木质材料的加工特性、受力特性以及实际使用场景的载荷要求做了针对性优化，既保留了齿轮传动的核心功能逻辑，也适配了非金属材质的加工与使用需求，在科普教具、手工文创机械领域有很强的实用价值，能让使用者直观理解相交轴齿轮传动的运动原理，也为小型轻载非金属传动结构的设计提供了可参考的构型思路。
