机油泵驱动用斜齿惰轮传动组件

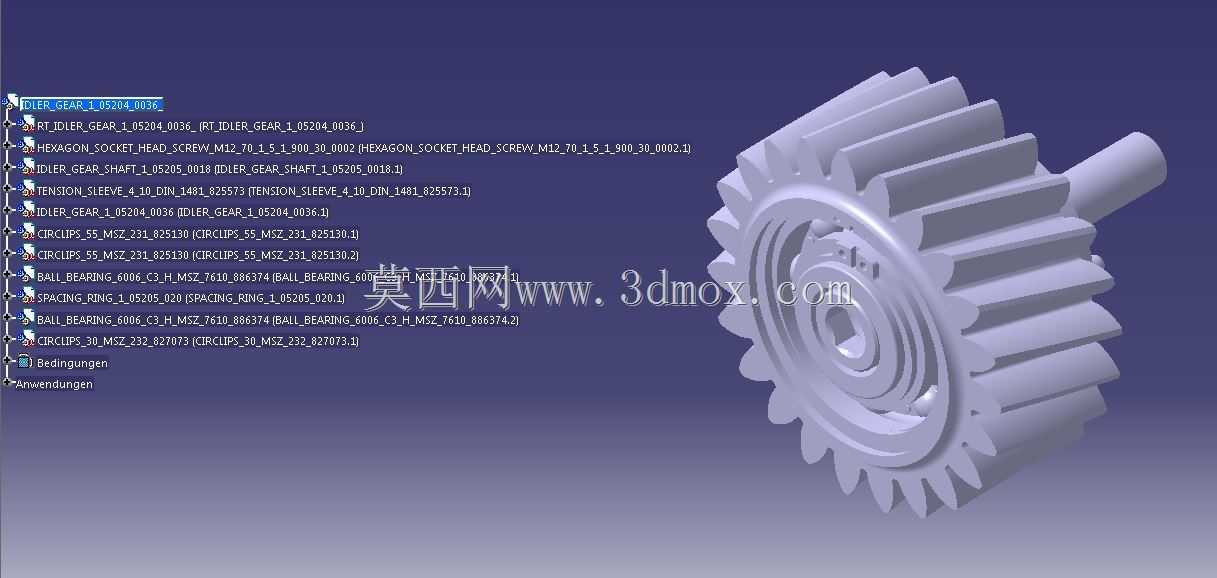

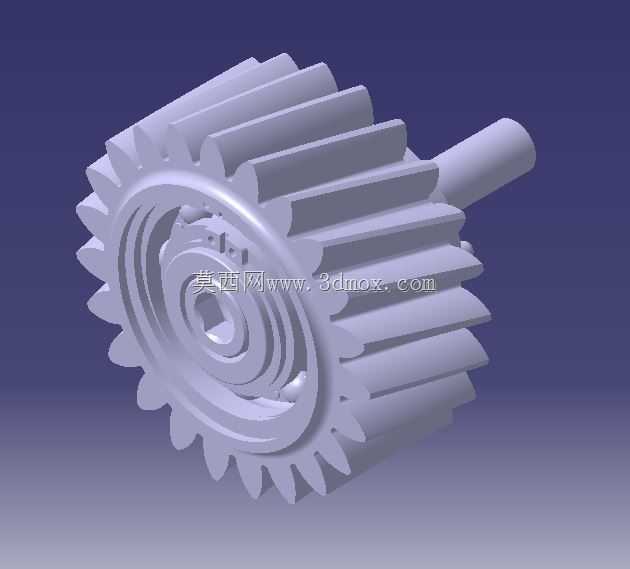

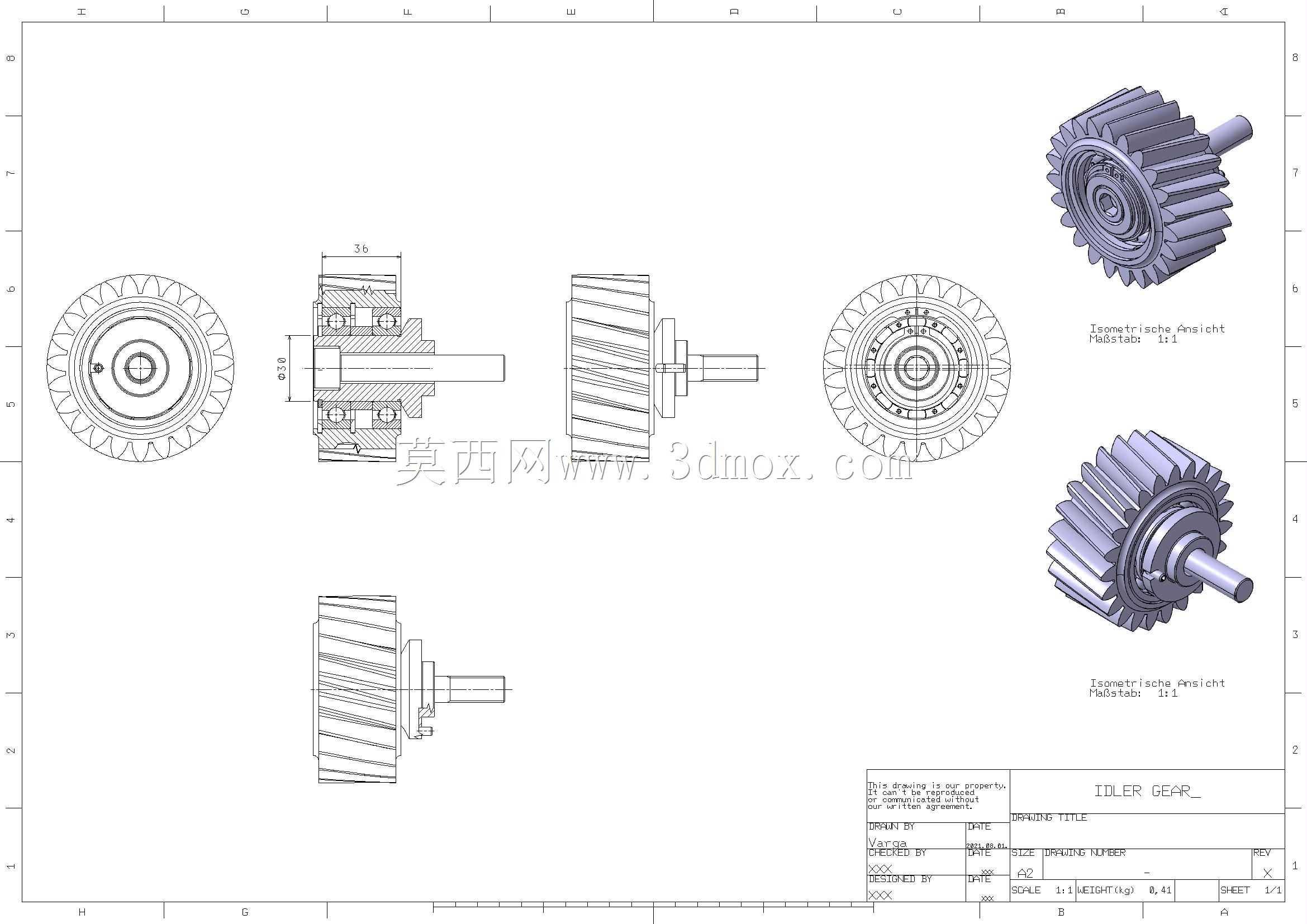

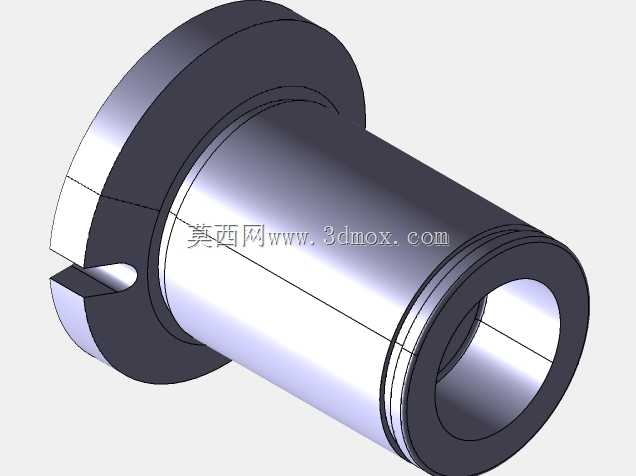

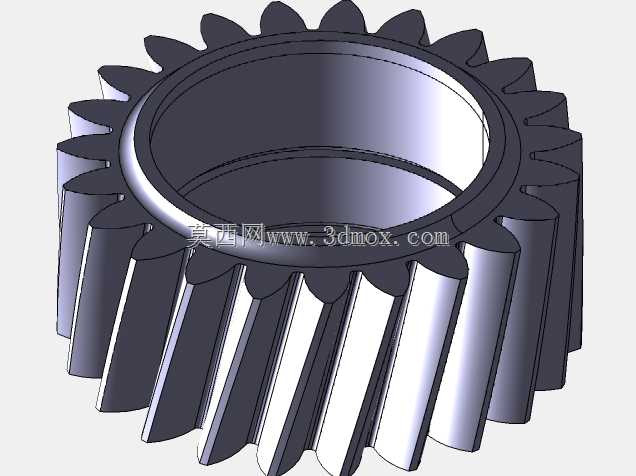

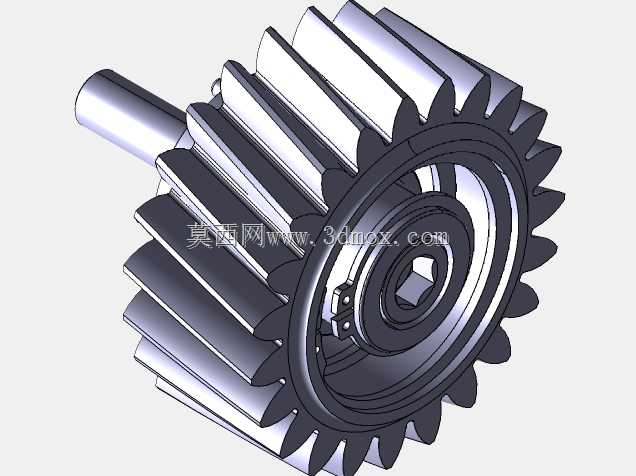

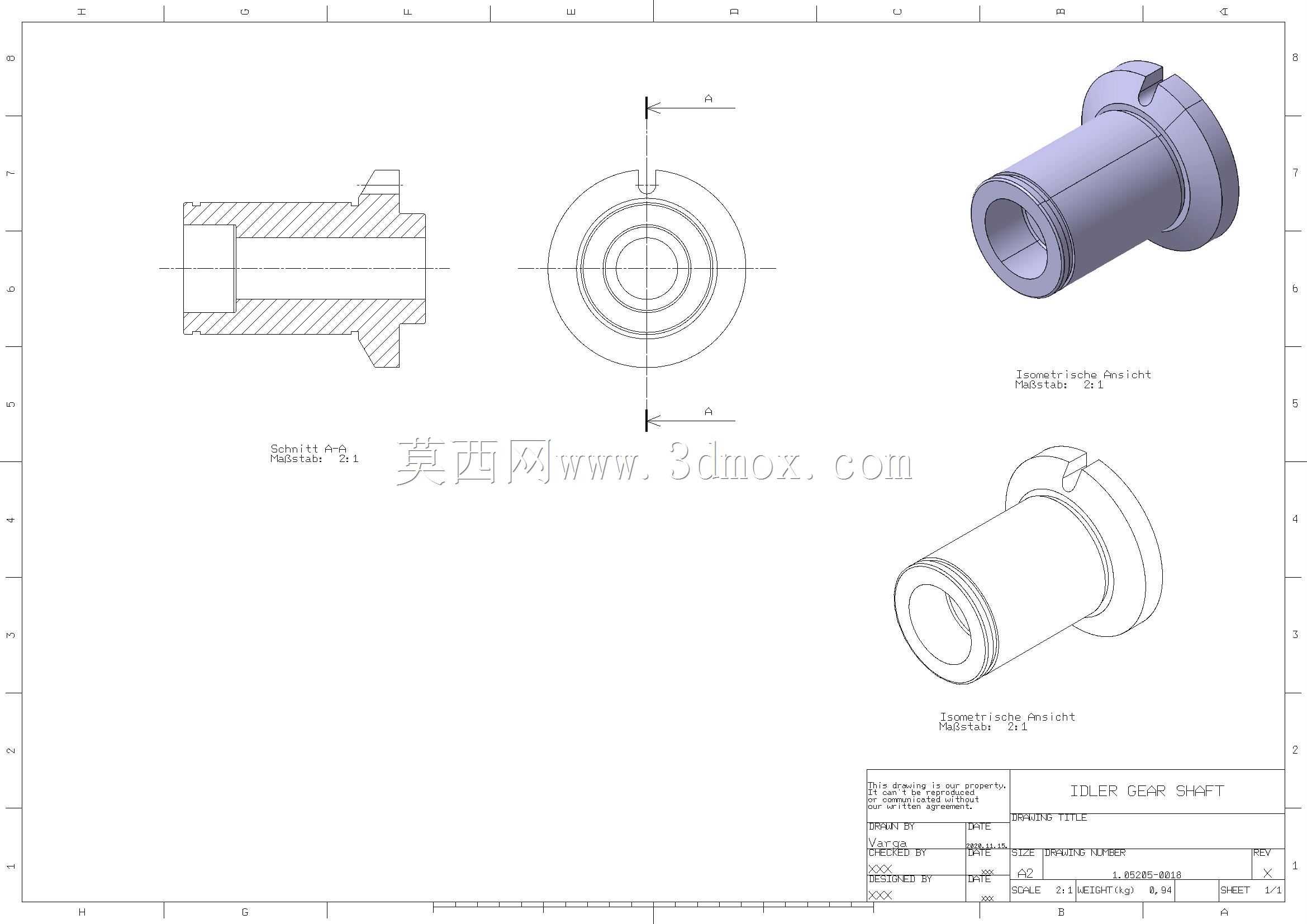

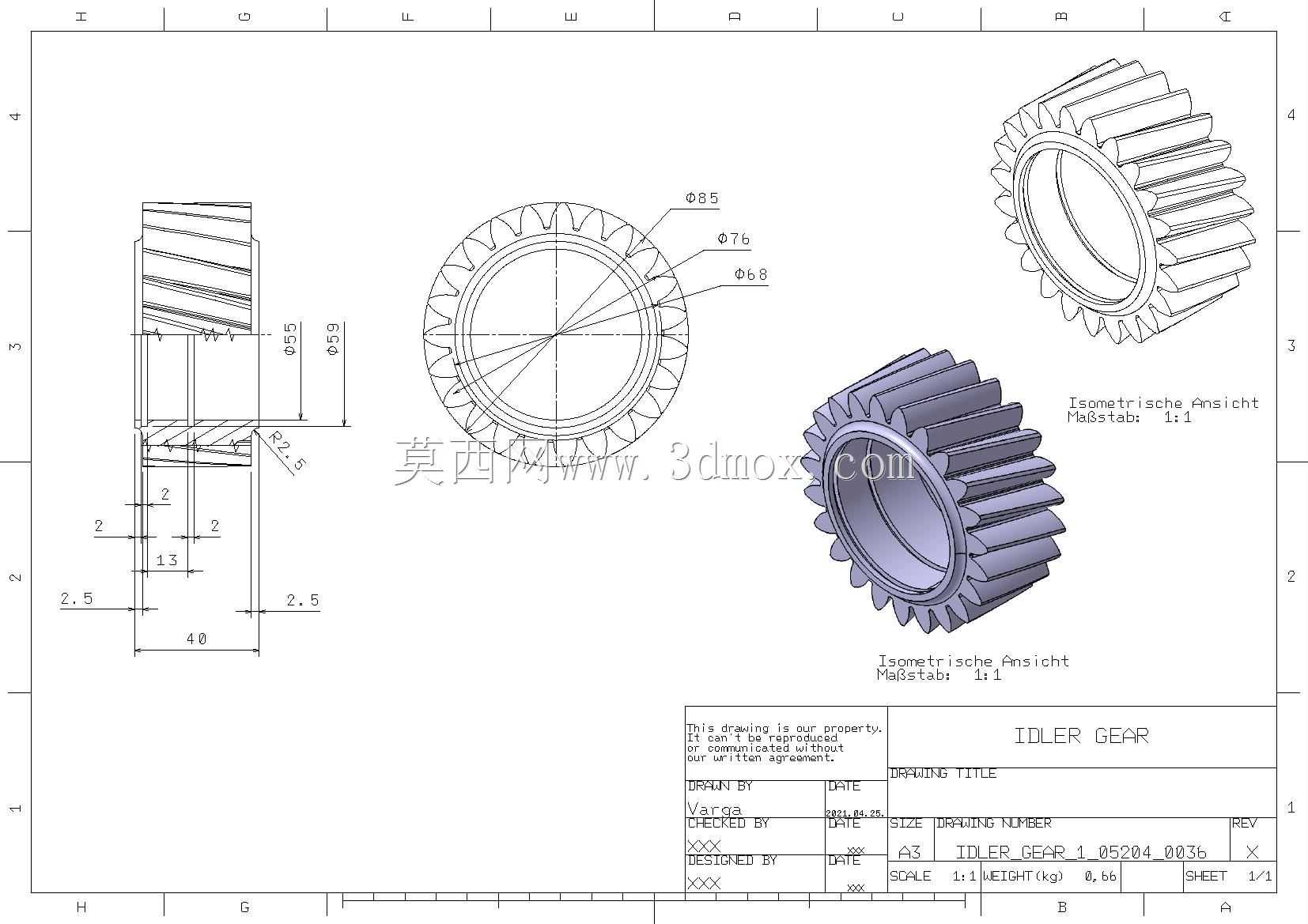

在商用车发动机润滑系统的动力传递链路里，这类带轴集成的斜齿惰轮，核心作用是衔接机油泵驱动端与动力输出端的传动路径，解决不同安装位的轴间距匹配问题，同时调整传动比适配机油泵额定转速区间，保证润滑系统在发动机全工况转速范围内都能建立稳定油压，避免高转速下机油泵过载、低转速下供油不足的问题。从结构设计来看，轮体与支撑轴采用一体化同轴设计，省去了额外的轮轴装配环节，减少了装配累积误差，也避免了键连接带来的应力集中问题，轮齿采用斜齿构型，相比直齿啮合重合度更高，传动过程中齿面接触是渐进式的，能大幅降低啮合冲击与运转噪音，这对发动机舱内的NVH控制尤为重要，毕竟润滑系统部件紧邻缸体，传动异响会直接传递到驾乘舱。轮体中心设置的多层阶梯环形槽，一方面是为了减轻整体转动惯量，降低驱动端的动力损耗，另一方面阶梯结构可以适配端面密封件的安装，防止机油从轮轴配合位置渗漏，轮齿的齿向修形经过针对性调整，能抵消装配同轴度误差带来的偏载问题，延长齿面接触疲劳寿命。安装边界上，支撑轴的轴径与长度严格匹配发动机缸体上的安装座孔尺寸，轮齿的齿顶圆直径经过校核，保证啮合时与相邻主动轮、机油泵从动轮的中心距符合设计公差，不会出现齿侧间隙过大导致的传动回差，或是间隙过小引发的卡滞、齿面异常磨损问题。实际装车运行时，这个惰轮属于常啮合传动件，全程随发动机运转，齿面的载荷分布均匀性直接决定使用寿命，建模过程中对齿根过渡圆角做了优化，避免应力集中引发的断齿风险，轴端的定位结构也做了简化，方便装配时的轴向定位，不需要额外加工复杂的限位槽，降低缸体安装位的加工难度。这类惰轮的传动精度直接影响机油泵的供油稳定性，一旦轮齿磨损超差，会导致传动比波动，机油泵转速不稳，润滑系统油压脉动增大，严重时会引发轴瓦、凸轮轴等摩擦副的润滑失效，因此设计时对齿面硬度、芯部韧性都有匹配的热处理要求，三维建模阶段就同步考虑了加工工艺性，轮齿的加工走刀路径、轴部的磨削余量都在模型里做了预留，不需要后续二次调整结构。
