电力传输用内啮合波形齿套结构

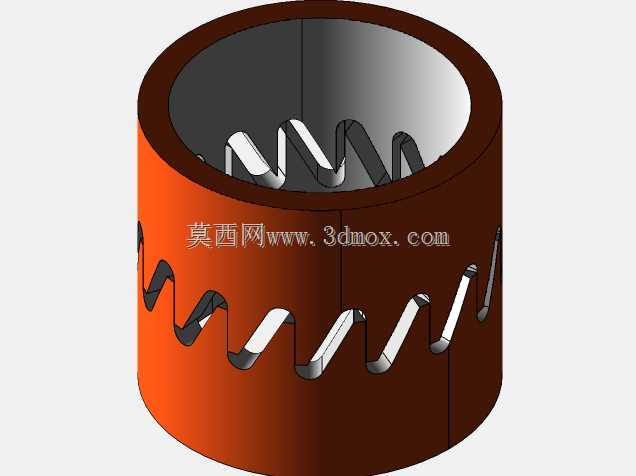

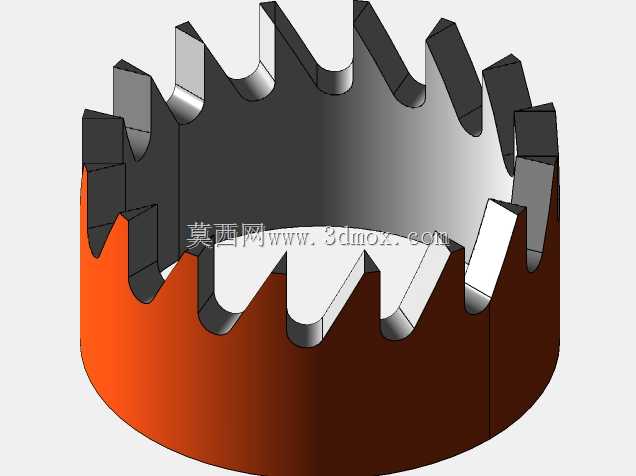

这款内啮合波形齿套主要应用于电力传输场景下的小空间扭矩传递工况，常见于紧凑型电力驱动模组、小型输电设备的动力衔接部位，区别于常规直齿内啮合构件，其采用连续波形齿廓设计，在啮合过程中可实现多齿连续接触，有效降低单齿承载负荷，减少传动过程中的冲击与振动，适配中低转速下的平稳动力传递需求。从设计思路来看，该构件采用筒状一体式结构，外壁为光滑圆柱面，内壁加工连续环绕的波形啮合齿，齿廓过渡处均做圆弧倒角处理，避免应力集中导致的齿根断裂问题，齿形的波峰波谷参数经过匹配计算，可与对应外齿构件实现无侧隙啮合，补偿安装过程中产生的少量同轴度误差，降低装配精度要求，提升现场安装适配性。安装边界方面，该构件为空心筒状结构，内孔直径根据适配轴系尺寸做匹配设计，外壁圆柱面可直接嵌入设备安装座孔内，轴向通过端面台阶实现定位，无需额外设计复杂的轴向固定结构，整体径向尺寸紧凑，适合安装空间受限的电力传输单元。实际使用过程中，该齿套可在两轴存在少量径向偏移、角度偏斜的工况下正常传递扭矩，不会出现卡滞、传动顿挫的问题，波形齿的接触形式让啮合过程中齿面滑动摩擦更小，磨损量更低，相比常规直齿内齿圈，同等尺寸下可传递的扭矩提升约两成，同时运行噪音更低，适合对传动平稳性有一定要求的电力设备动力衔接环节。建模过程中需重点控制内壁波形齿的轮廓度公差，保证每个齿形的波峰、波谷位置度一致，避免啮合时出现局部受力过大的问题，筒壁厚度需根据传递扭矩大小做强度校核，保证在额定载荷下筒壁不会出现形变，两端端面需与内孔轴线保持垂直，保证安装后轴向定位精准，不会出现偏载磨损的情况。
