铜质接线端子结构三维设计

　　在低压配电、电源变压器绕组引出、电气控制柜内部接线的场景里，铜接线端子是实现导线与设备端可靠导电连接的核心基础零件，这类零件的设计合理性直接决定了回路的接触电阻、载流稳定性以及长期运行的抗松动能力，很多现场出现的接头发热、绝缘老化加速问题，追根溯源都是端子结构设计未匹配实际接线工况导致的。这款铜质接线端子的设计，首先围绕载流需求确定了基体的材质选型，采用T2紫铜作为基材，兼顾导电率与冷压成型的加工性能，整体结构采用一体化冲压折弯成型思路，避免拼接结构带来的额外接触电阻。

　　端子的接线端采用开式压接槽结构，槽体的弧度经过反复校核，能够适配对应线径的多股铜芯导线，压接后导线与端子的接触面积可以达到导线截面积的1.2倍以上，有效降低压接位置的温升；与设备端连接的固定端设计了平整的贴合面，贴合面的平面度控制在0.05mm以内，保证与变压器接线柱、铜排等连接件安装时能够实现面接触，避免点接触带来的局部发热问题。从安装边界来看，端子的整体外轮廓尺寸经过紧凑化设计，压接槽的深度、固定端的安装孔位中心距都严格匹配常规低压电气设备的接线空间，安装后不会与相邻的端子、绝缘隔板产生干涉，固定孔的孔径适配标准规格的接线螺栓，孔边做了小圆角处理，避免螺栓紧固时刮伤端子表面的镀锡层。

　　设计过程中特意在压接槽与固定端的过渡位置做了圆弧过渡结构，消除直角位置的应力集中问题，避免端子在压接、安装受力时出现断裂隐患；端子的整体厚度根据额定载流量计算确定，保证在额定电流下长期运行时，端子的温升不超过国标规定的限值，同时预留了15%左右的载流裕量，应对短时过载的工况。在实际工程应用中，这类铜接线端子除了用于电源变压器的绕组引出线连接，还广泛应用于配电箱内断路器与导线的连接、电机接线盒内的引线固定、新能源设备内部的功率回路接线等场景，不同场景下的端子需要匹配对应的线径与安装尺寸，这款模型的参数化结构可以通过调整压接槽宽度、固定孔位置、整体厚度快速适配不同的载流与安装需求。

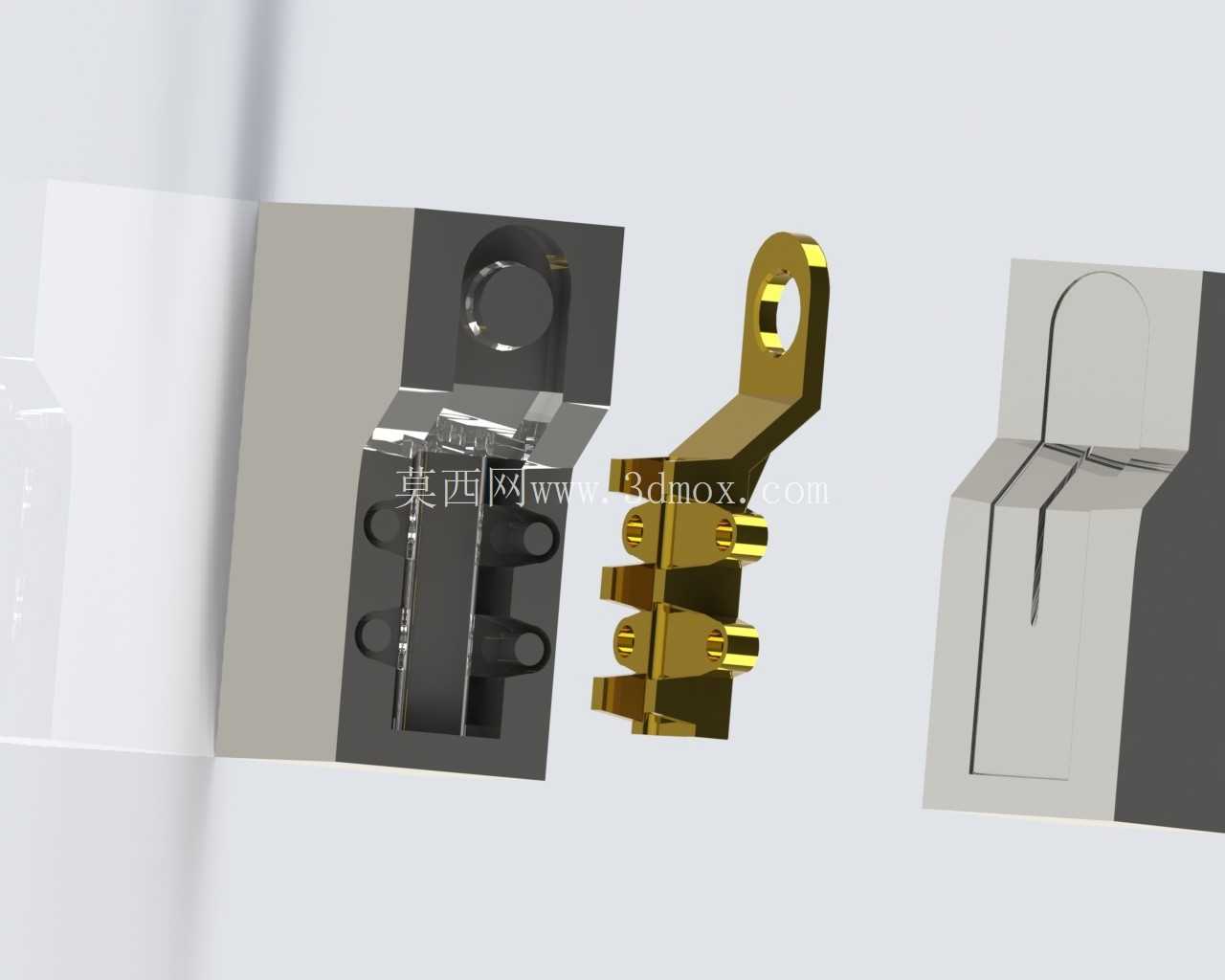

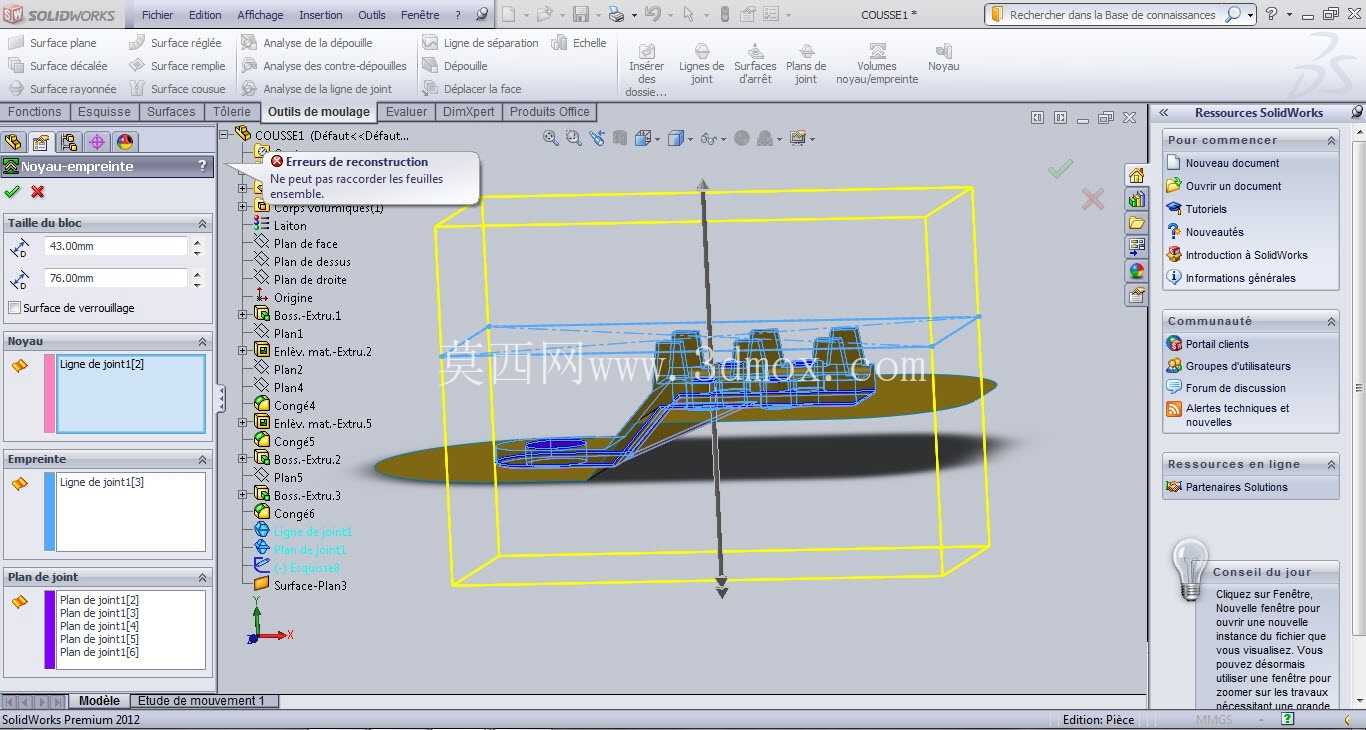

　　建模过程中对端子的折弯半径做了符合冲压工艺的设置，折弯内半径不小于板材厚度，避免冷冲压成型时出现弯裂问题，同时对端子的所有锐边做了倒钝处理，避免安装接线时划伤操作人员的手部、损坏导线的绝缘层。考虑到铜件在潮湿环境下容易氧化的问题，设计时预留了表面镀锡的工艺厚度，建模时在零件外表面均匀偏移0.01mm的镀层厚度，保证加工后端子的实际安装尺寸符合设计要求，镀锡层不仅可以提升端子的抗氧化能力，还能降低接触电阻，提升连接的可靠性。端子的压接位置还设计了防滑齿结构，压接后防滑齿会嵌入导线的线芯内部，防止导线在受到拉扯时从端子内脱出，防滑齿的高度经过优化，不会因为齿高过大切断线芯，也不会因为齿高过小起不到防拉脱的作用。在三维建模的过程中，特意对端子的装配干涉做了全局校验，模拟螺栓紧固、导线压接后的实际形态，确认端子在安装到位后，与周边绝缘件、相邻导电件的电气间隙满足低压电气的安全要求，爬电距离也符合对应电压等级的规范，避免运行过程中出现闪络、短路问题。
