野外作业轨道巡检移动机器人原型结构

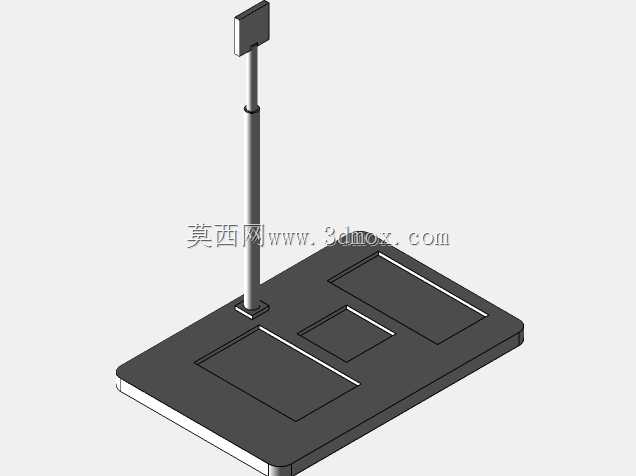

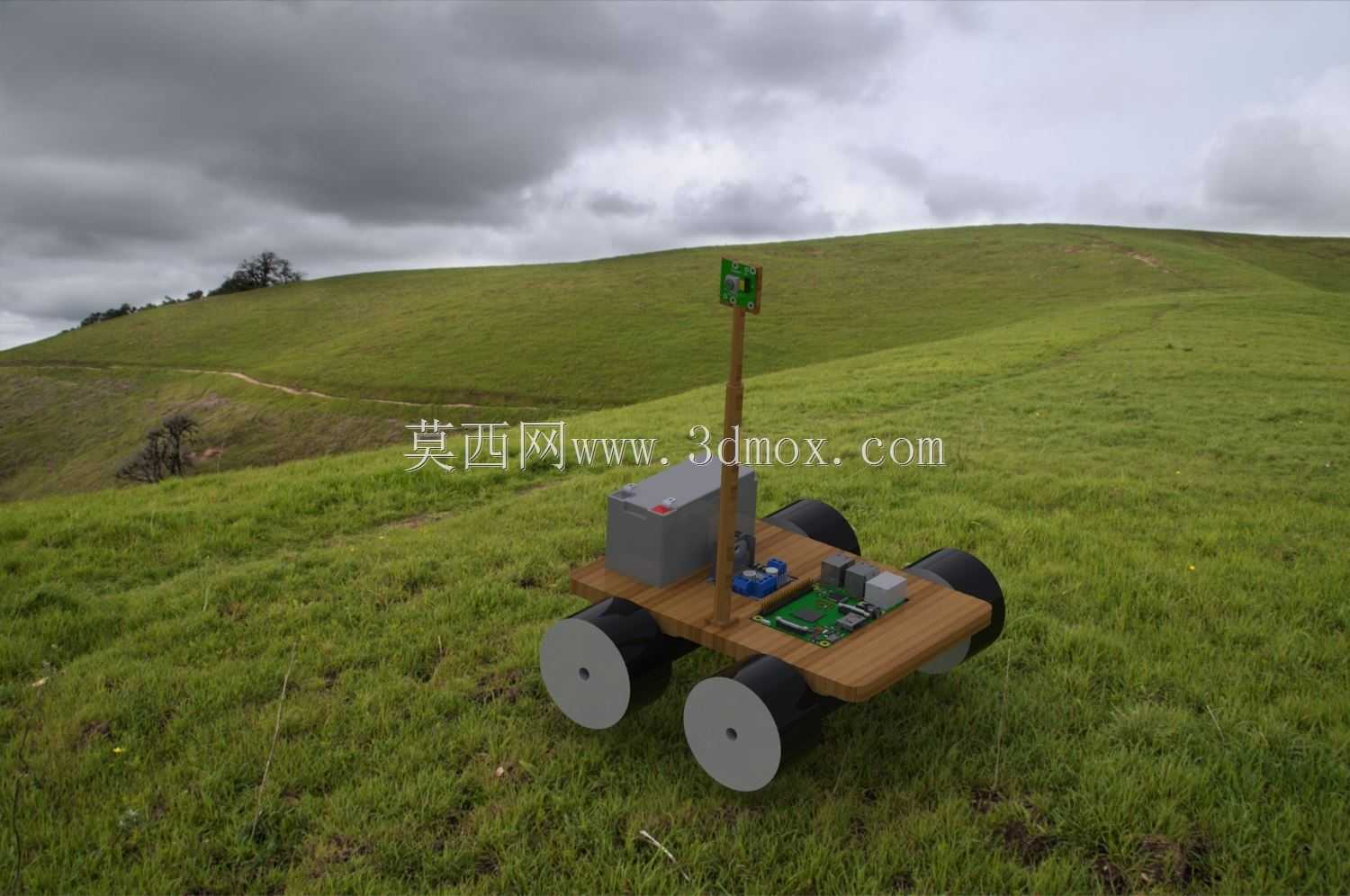

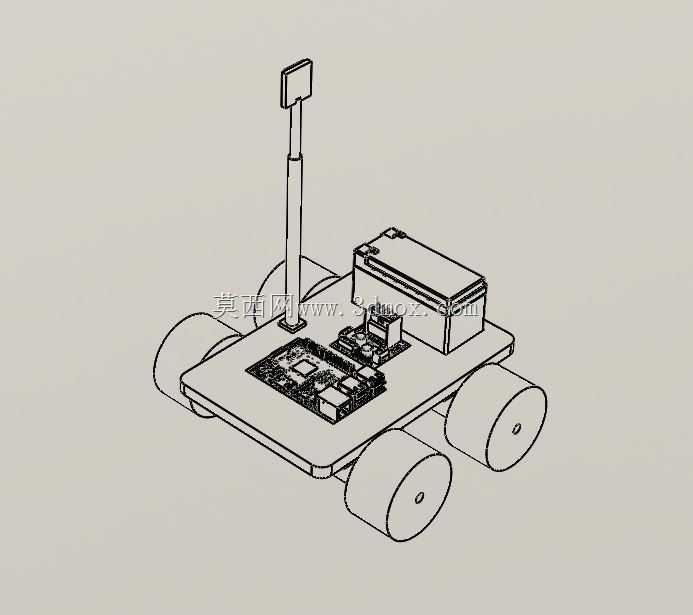

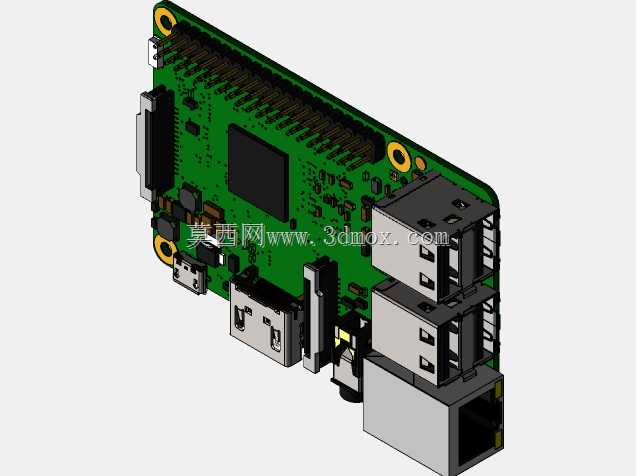

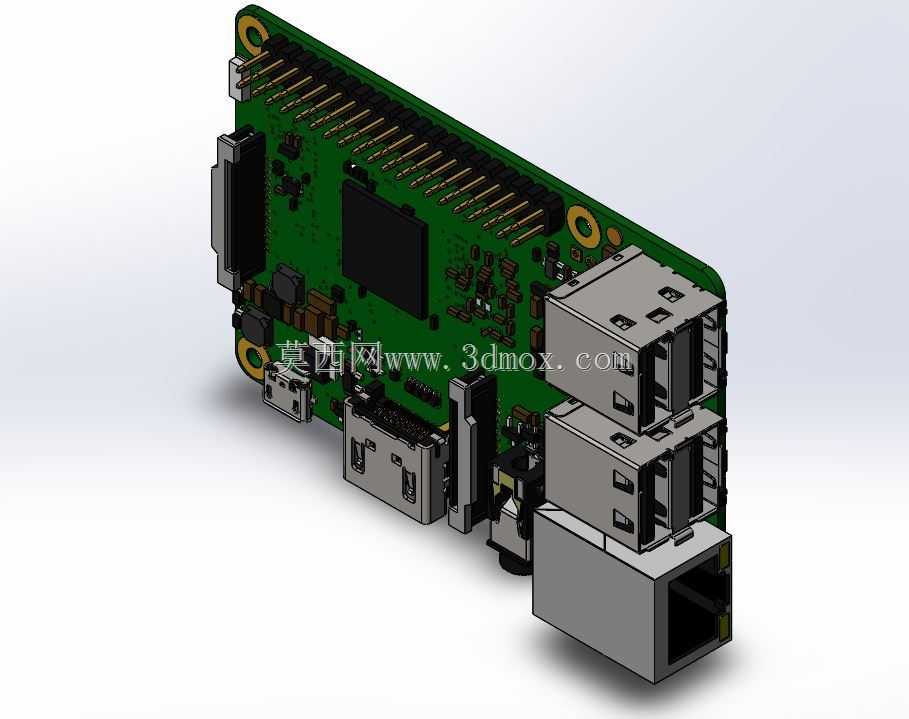

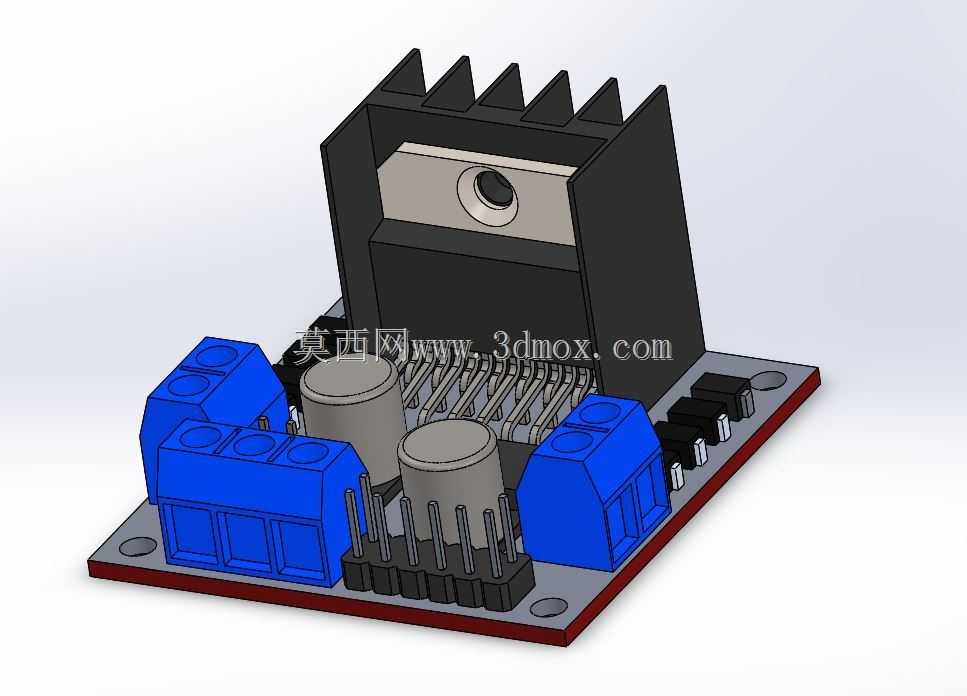

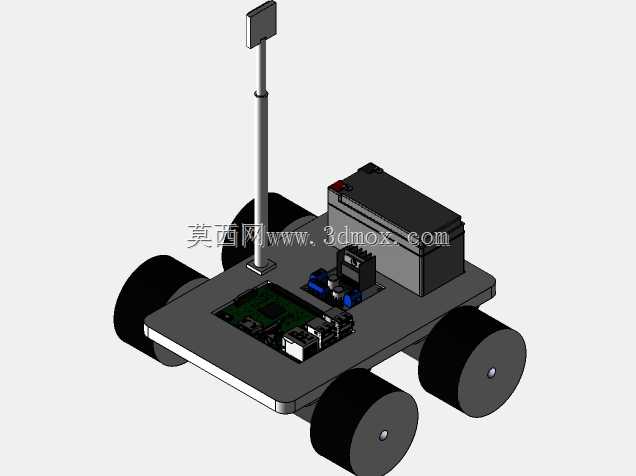

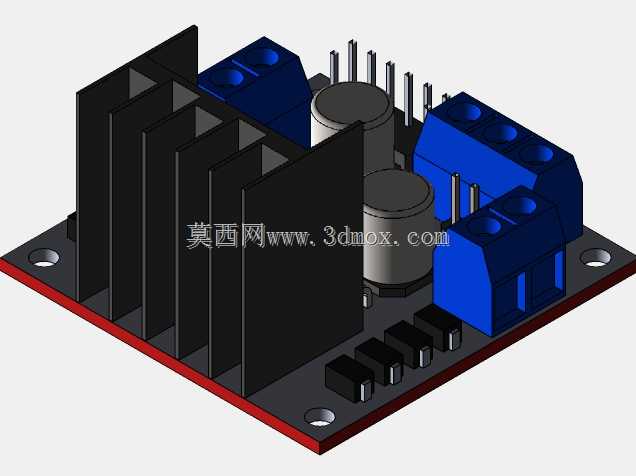

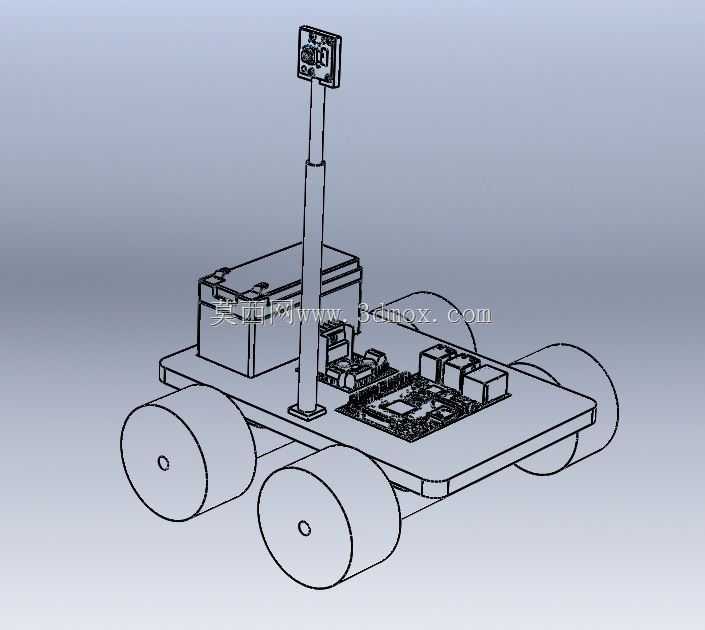

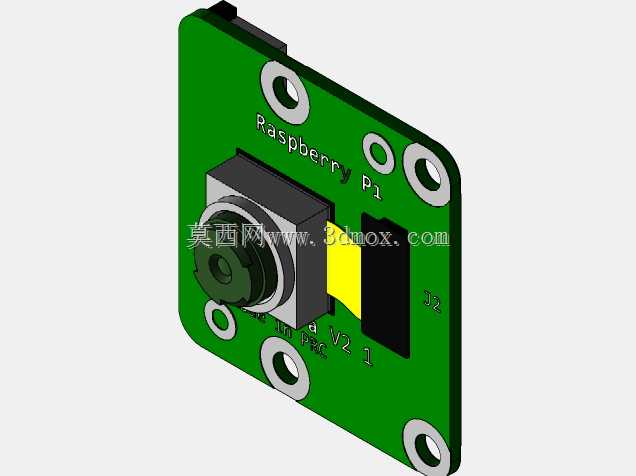

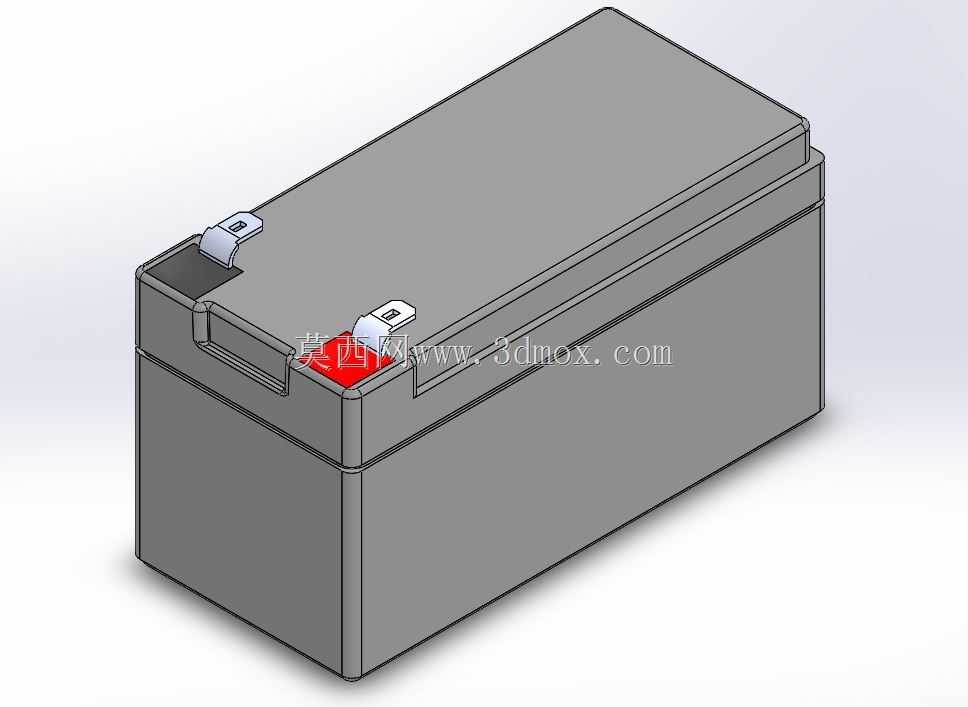

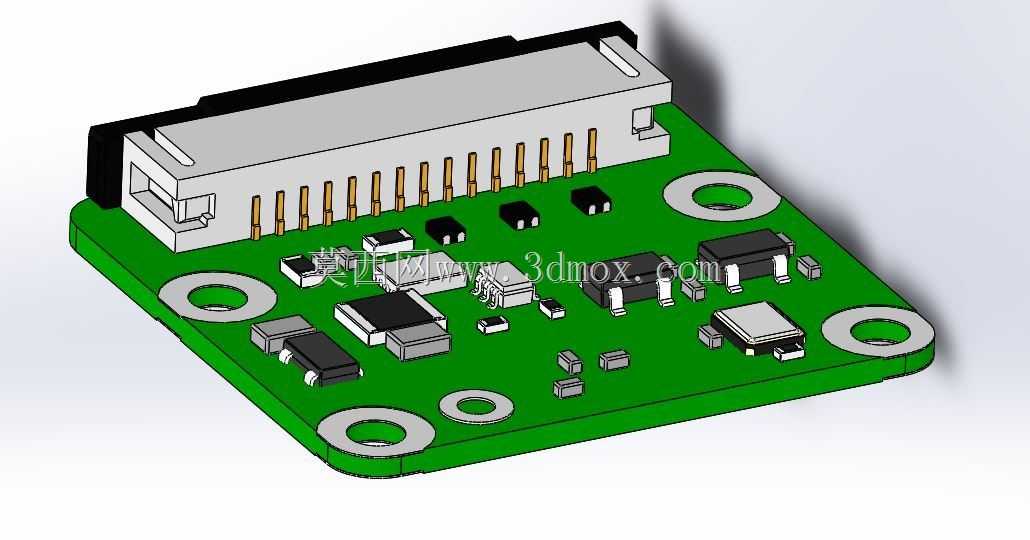

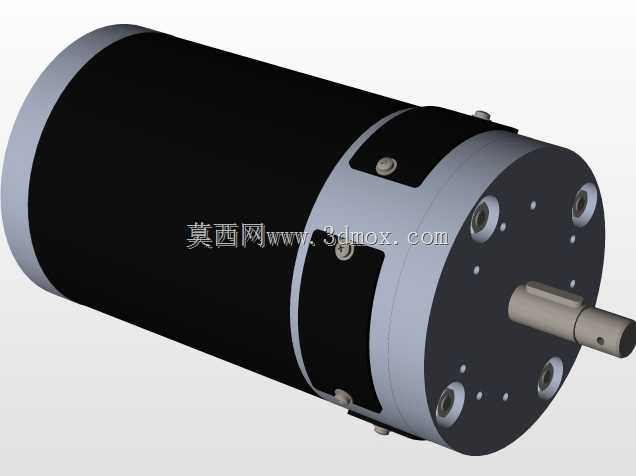

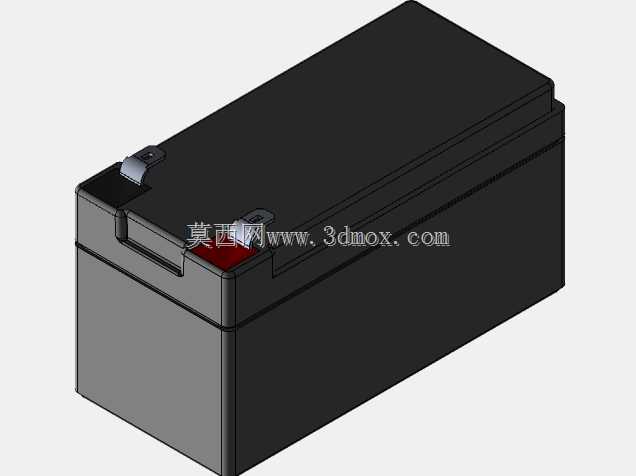

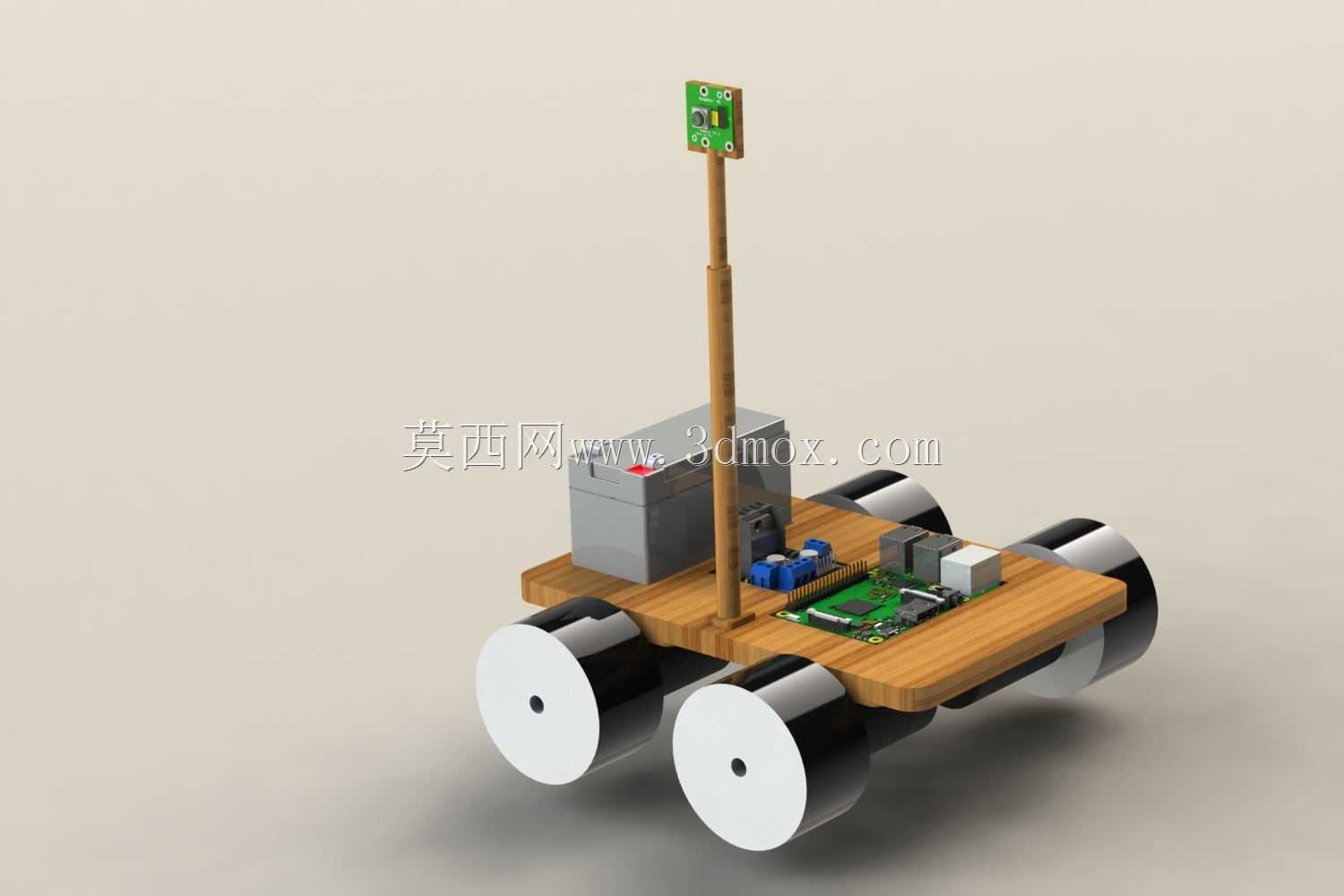

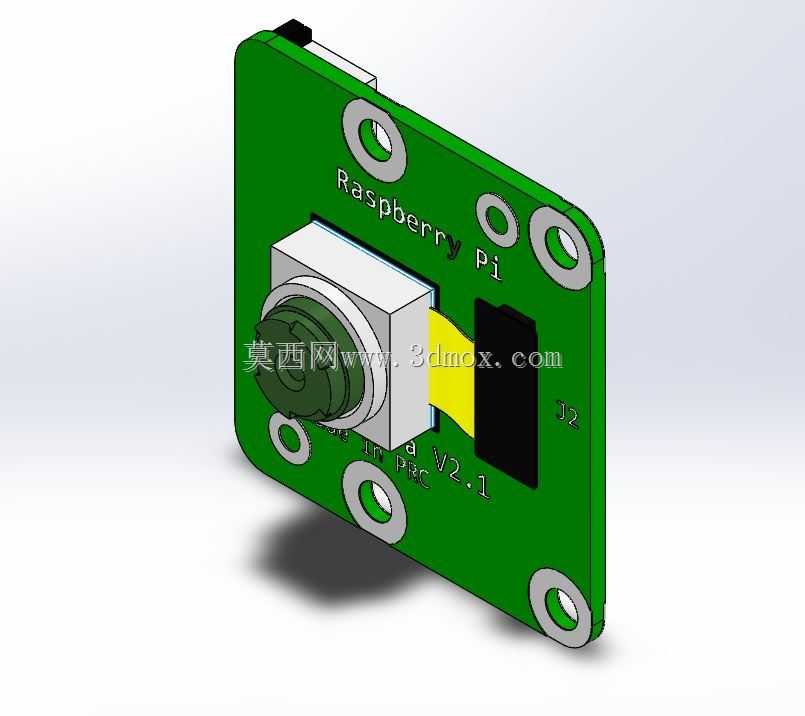

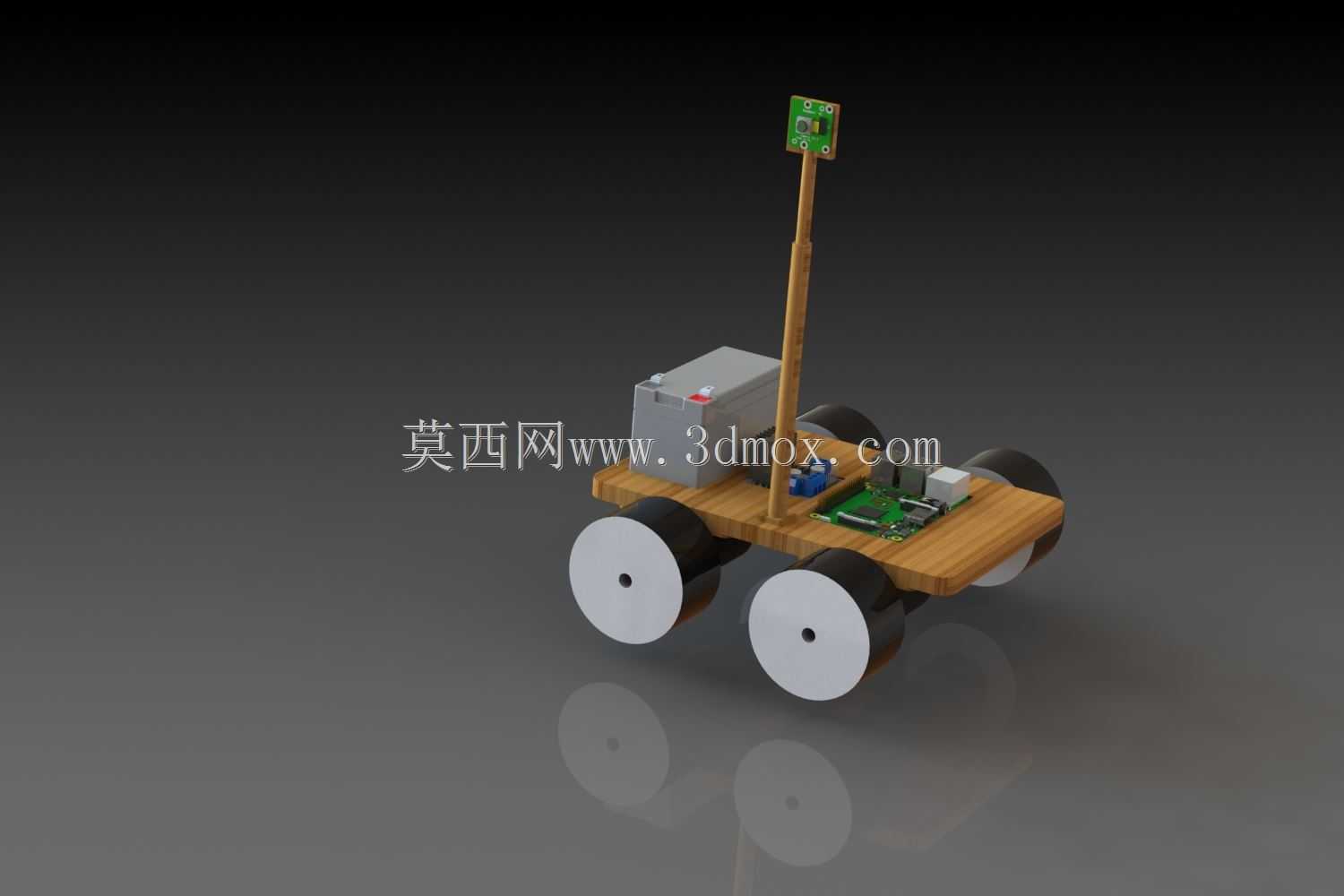

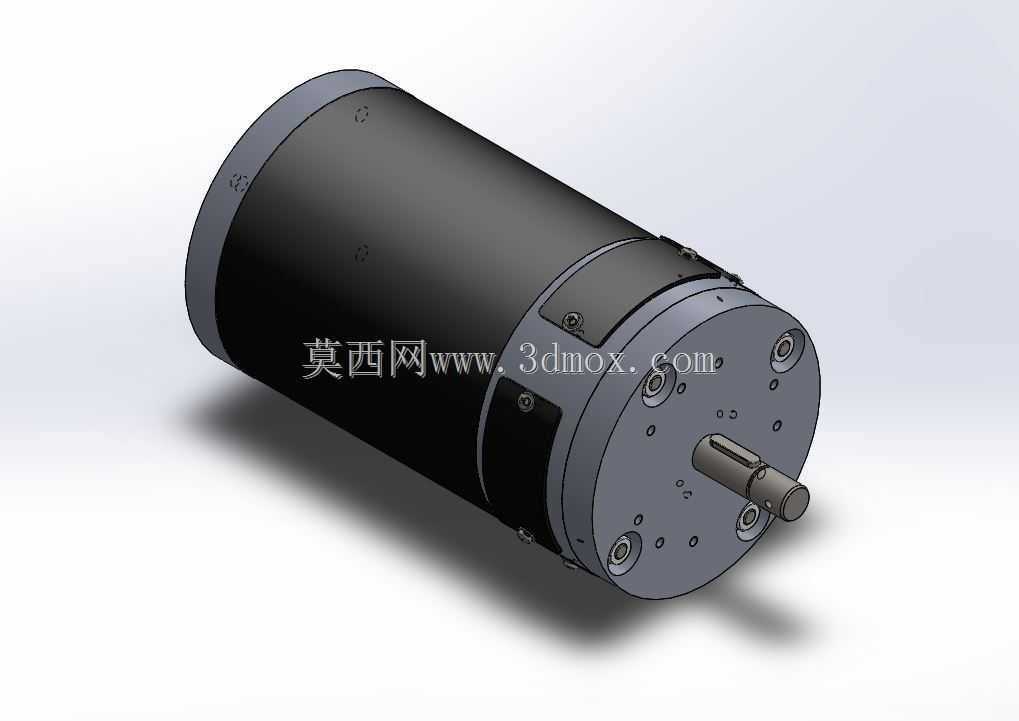

这款轨道移动作业装置的原型结构，主要面向野外架空轨道、厂区专用输送轨道、林区巡检轨道等非铺装路面的轨道场景设计，可替代人工完成轨道沿线的环境数据采集、设备状态排查、线路隐患巡检等重复性作业，尤其适配人员难以长期驻留的野外复杂工况，能在高温、高湿、多扬尘的户外环境下保持稳定运行。从结构设计逻辑来看，底盘采用对称式四轮布局，轮组采用大直径圆柱轮型，轮面做了贴合轨道接触面的弧度适配，可直接卡接在常规轻型巡检轨道的轨面上，无需额外改造现有轨道结构，轮组与底盘架的连接采用悬臂式支撑轴，预留了足够的轨侧间隙，避免轨道接缝、轨面凸起部位剐蹭底盘结构。底盘承载板选用实木纹理的层压板材做原型示意，实际量产可替换为玻纤板或铝合金镂空板，在保证结构强度的同时降低整体自重，板上的元器件布局做了明确的分区：动力区布置电池组与H桥电机驱动器，控制区固定树莓派主控板，感知区通过立式支撑杆搭载摄像头模块，支撑杆的高度可根据实际巡检视野需求调整，摄像头模块的安装座预留了俯仰角度调节的冗余空间，可覆盖轨道正前方、轨侧设备、轨面状态等多个观测角度。设计过程中充分考虑了野外作业的安装边界，整体轮距适配常见的60mm-120mm轨距范围，底盘离地间隙控制在30mm以上，可顺利通过轨道接缝处的5mm以内阶差，不会出现卡滞、脱轨的问题；电池组的安装位做了快拆结构设计，可在野外现场快速更换备用电池，无需额外拆解底盘结构；所有外露的电子元器件都预留了防水外壳的安装空间，原型阶段未加装外罩是为了清晰展示内部元器件的排布逻辑，后续可根据防护等级需求加装IP65级别的密封外罩，不会与现有结构产生干涉。动力传输路径上，电机输出轴直接与轮组连接，省去了额外的传动齿轮结构，降低了传动过程中的功率损耗，同时减少了野外工况下的故障点，每个轮组的支撑轴承都选用带密封盖的深沟球轴承，可阻挡野外扬尘、水汽进入轴承内部，延长维护周期。主控模块的接线全部沿底盘板的布线槽排布，避免线缆外露被轨道旁的树枝、杂物勾扯，支撑杆的走线从杆体内部中空通道穿过，进一步提升了走线的整洁度与防护性。这款原型结构可作为各类轨道巡检机器人的基础开发平台，后续可根据具体作业需求加装温湿度传感器、气体检测模块、红外热成像仪等拓展设备，底盘预留的拓展安装孔位可直接固定各类拓展模块，无需重新打孔加工，大幅缩短定制化开发的周期。
