汽车轮毂带轴连接法兰结构

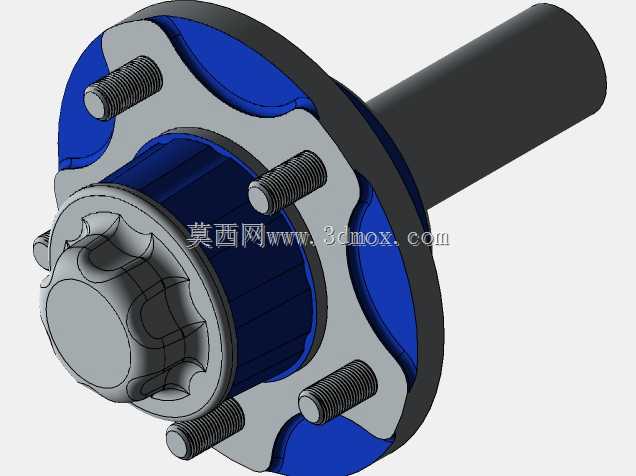

该结构属于车辆轮端连接核心部件，主要应用于乘用车辆的非驱动轮轮端装配场景，承担车轮与车桥轴体之间的连接传力作用，日常行驶过程中需要传递车身垂向载荷、行驶过程中的纵向制动力与驱动力，同时还要承受过弯时产生的侧向交变载荷，是保障轮端行驶可靠性的关键结构件。从结构设计来看，该部件采用法兰盘与一体式轴身的组合构型，法兰端面均匀分布五根安装螺柱，对应常规五孔轮毂的安装孔位布局，螺柱采用压装式设计嵌入法兰基体，装配时可直接穿过轮毂制动盘、轮辋的对应安装孔，通过锁紧螺母实现轮辋与制动部件的同轴固定，避免轮端运转时出现径向窜动。法兰主体靠近轴身的位置设计有环形定位台阶，装配时可与轮毂轴承内圈形成精准的轴向定位，保证轴承安装的同轴度公差控制在合理范围内，降低轮端运转时的跳动量，减少轮胎偏磨、行驶抖动等常见故障。轴身部分采用等直径圆柱构型，表面预留轴承安装位与轴端锁紧结构的配合空间，可直接穿入转向节或者后桥轴管的轴承座孔内，通过轴端锁紧结构实现整个轮毂单元的轴向固定，安装边界可适配常规紧凑型乘用车的轮端空间，法兰盘外径匹配14-16寸轮辋的中心孔适配范围，轴身直径符合常规民用车型轮毂轴承的内径选型区间。设计过程中针对法兰盘的受力薄弱位置做了局部加厚处理，螺柱安装孔周边设置凸起加强结构，避免频繁交变载荷作用下出现孔位开裂的问题，法兰与轴身衔接位置做了圆弧过渡处理，降低应力集中系数，提升部件的疲劳寿命。部件外侧的花键式端盖结构可与轴端锁紧螺母配合，起到防松与防尘的作用，避免泥水、沙尘进入轴承配合面造成磨损。整个结构的装配逻辑符合现有乘用车轮端的维修拆装流程，不需要额外定制专用工具即可完成更换作业，适配现有售后维修的操作习惯，在结构建模过程中所有配合面的公差预留都符合机械设计的常规配合要求，安装孔位的位置度公差满足轮端装配的精度需求，可直接用于轮端结构的方案选型参考、教学演示或者改装结构的设计参照。
