直角轴输入圆柱式扭矩转向传动构件

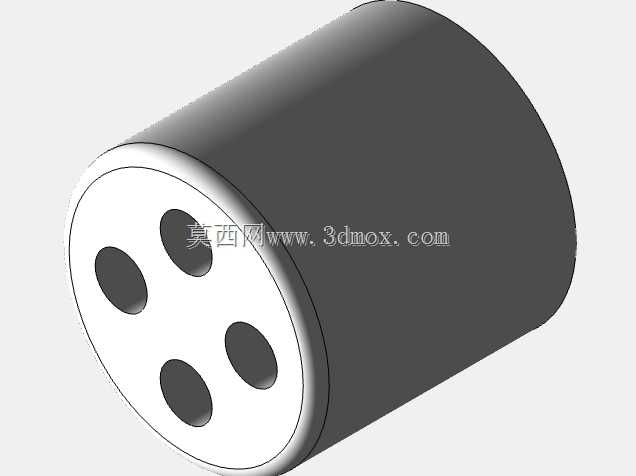

　　在小型自动化输送线、桌面级工装夹具、紧凑型非标设备的动力布局场景中，经常会遇到动力源输出轴与执行端负载轴呈90度垂直交错的安装工况，这类场景下如果采用锥齿轮组搭配独立箱体的常规转向器，往往会占用过多安装空间，无法适配紧凑的设备内部布局，这款圆柱式直角传动构件正是针对这类小扭矩、窄安装空间的传动需求设计的。从结构设计逻辑来看，该构件采用一体化圆柱外壳作为承载基体，输入端与输出端的轴孔呈90度垂直分布在壳体的端面上，端面共设置四个安装孔位，可直接通过螺栓与动力源法兰、负载端安装面完成固定，无需额外设计转接安装支架，大幅减少了装配环节的零件数量。

　　内部传动副采用等比传动的啮合结构，可将沿壳体轴向输入的旋转扭矩，无额外轴向窜动地转向90度输出，传动过程中扭矩损耗控制在小功率传动场景的允许范围内，适配转速不超过300rpm的间歇式传动工况。从安装边界来看，该构件整体为等直径圆柱外形，外壳无突出的安装耳、接线盒等额外结构，安装时仅需预留与圆柱外径匹配的圆形安装空间即可，端面的四个安装孔呈圆周均布，孔位中心距与常规小型步进电机、直流减速电机的输出法兰孔位兼容，可直接与市面常见的20、28系列微型动力源对接，无需重新加工适配法兰。

　　在实际应用中，这类构件常被用在小型翻转工位的动力传递环节，比如电子元器件组装设备里的小型料盒翻转机构、包装设备里的标签导向辊转向驱动、小型检测设备里的工件姿态调整轴系，这类场景的共同特点是传递扭矩不大，安装空间局促，不需要大减速比的减速结构，仅需要完成动力传输方向的90度转换，相比采用多组同步轮、皮带搭建的转向传动结构，这种一体化的传动构件装配后无需反复调整皮带张紧度，长期运行不会出现皮带老化松弛导致的传动丢步问题，后期维护成本更低。

　　设计过程中，壳体采用一体式机加工成型，避免了拼接箱体带来的装配同轴度误差，内部传动件的啮合间隙控制在0.1mm以内，正反转切换时的空程量极小，适配需要频繁正反转的传动工位，端面的轴孔采用台阶式设计，可直接嵌入标准微型轴承，对输入输出轴形成径向支撑，不需要额外在外部设置轴系支撑座，进一步压缩了整体安装所需的轴向空间。在选型适配时，需要注意该构件的额定输入扭矩上限，不可超出设计负载使用，否则会导致内部传动齿面出现压溃变形，安装时要保证输入轴与动力源输出轴的同轴度误差不超过0.05mm，避免轴系偏载带来的额外径向力，加速轴承与传动件的磨损，构件的外壳可根据使用场景选择不同的表面处理方式，在常规车间环境下采用发黑处理即可满足防锈需求，在有腐蚀性介质的场景下可更换为阳极氧化处理的铝合金壳体版本。
