汽车转向系统用橡胶波纹防护套结构设计

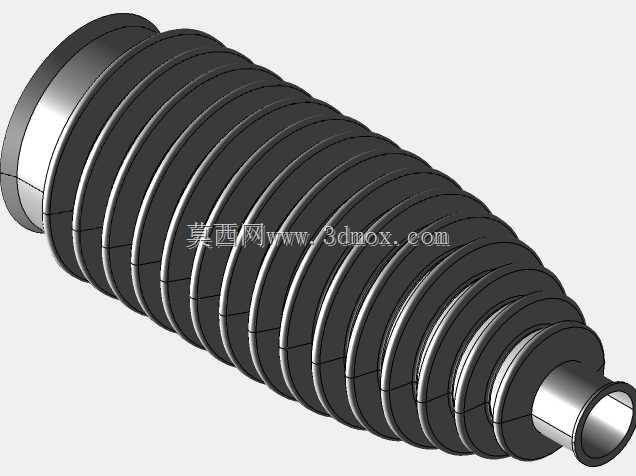

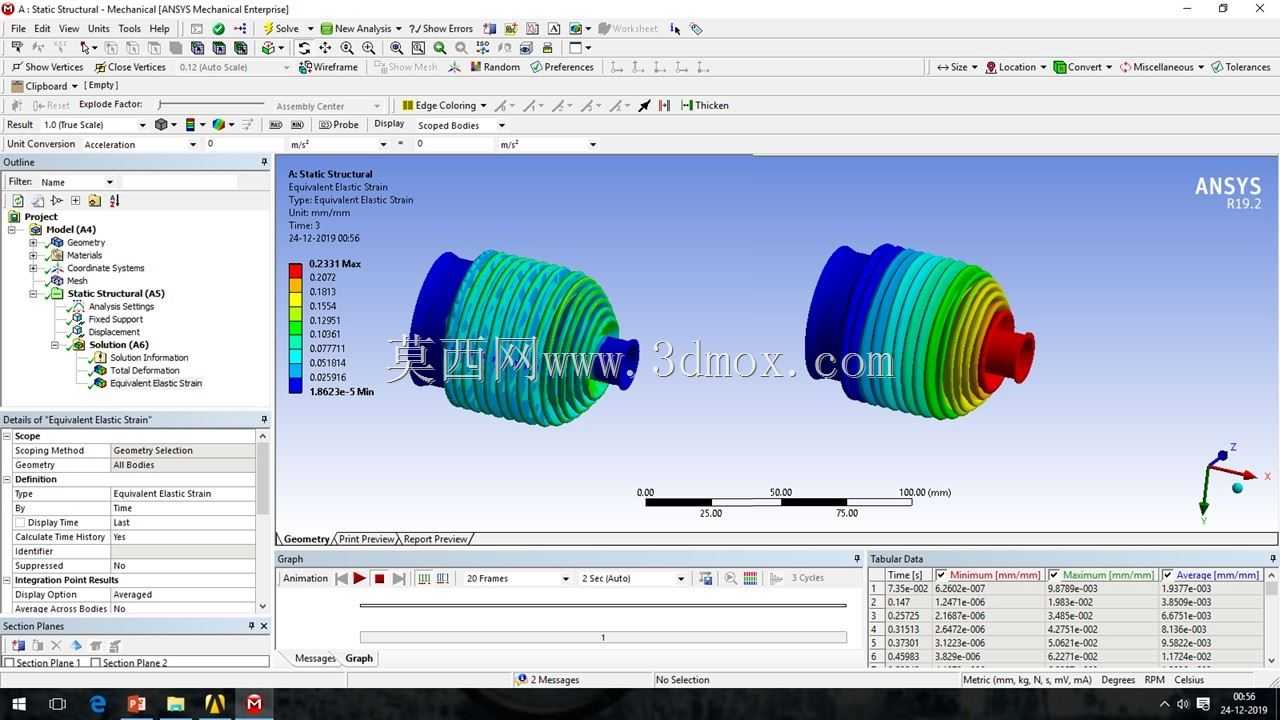

在商用车与乘用车的转向系统布置中，转向器与转向拉杆的连接部位始终处于多维度摆动、路面泥水飞溅、砂石冲击的复杂工况下，这一位置的防护部件直接决定转向机构的磨损寿命与操作可靠性。本次呈现的波纹防护套，正是针对这一安装位置开发的专用防护结构，区别于常规平直护套，波纹段的褶皱结构完全匹配转向拉杆全行程摆动的角度需求，不会在车轮大角度转向时出现护套拉扯撕裂、或是过度堆叠挤压的问题。从结构设计逻辑来看，护套两端采用了差异化的密封接口，大端对接转向器壳体的输出端轴颈，小端卡接在转向拉杆的光滑杆段，两处接口均预留了标准卡箍的安装槽位，装配时通过喉箍收紧即可实现径向静密封，阻断路面泥沙、洗车污水、冬季融雪盐雾进入转向器内部的路径，避免齿条、球头部位出现异常磨损失效。波纹段的节距与壁厚经过多轮迭代调整，橡胶材料的非线性变形特性被充分纳入考量，在拉杆做往复伸缩、周向摆动的复合动作时，每一段褶皱都能均匀承担变形量，不会出现局部应力集中导致的早期开裂，同时护套的外形轮廓完全避开了转向节、下摆臂等周边部件的运动包络，在悬架上下跳动、转向打到极限位置的工况下，都不会出现运动干涉。从安装边界来看，该护套的轴向压缩长度与拉伸长度覆盖了对应车型转向拉杆的全行程位移量，最大摆动角度满足前轮最大转角的设计要求，两端接口的内径尺寸匹配主流车型转向器输出端与拉杆的通用轴径，不需要对周边部件做额外修改即可直接替换装配。在实际装车验证中，这类波纹护套能够在-40℃到120℃的环境温度区间保持橡胶弹性，不会因为低温硬化失去变形能力，也不会因为机舱高温出现过早老化，有效降低转向系统的后期维护频次，避免因为防护失效导致的转向卡滞、异响等故障。建模过程中针对橡胶材料的超弹性特性做了非线性变形仿真，模拟了全行程摆动下的应力分布，对褶皱根部的圆角做了优化，消除了应力集中的薄弱点，确保结构在长期反复变形下的疲劳寿命满足整车使用周期要求。
