独特造型电脑散热风扇三维设计作品

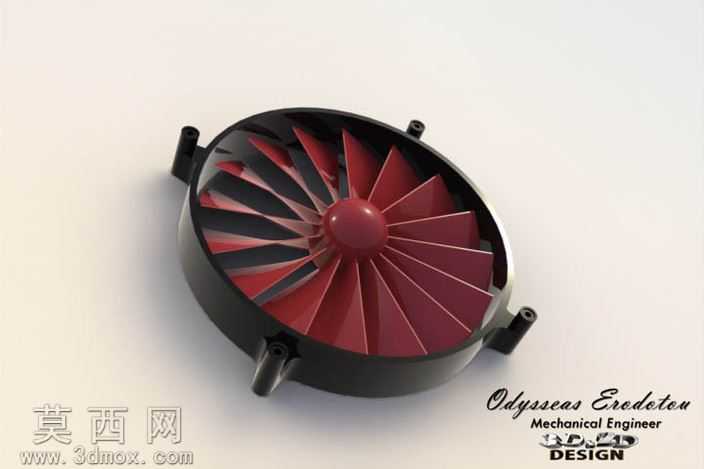

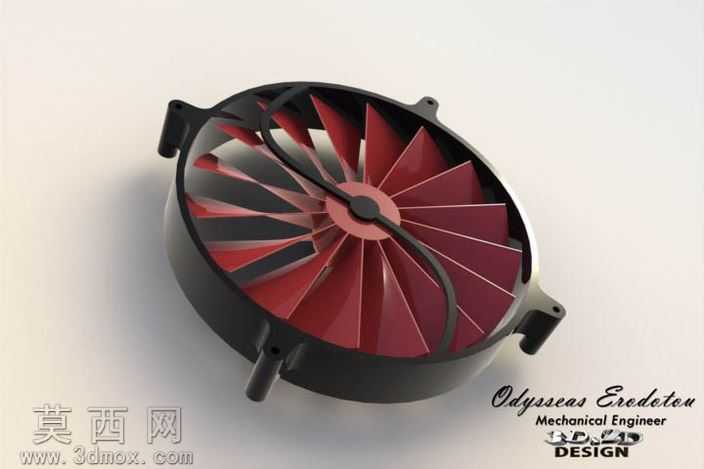

本作品为电脑散热用轴流风扇的三维设计成果，建模阶段依托主流三维机械设计软件完成全参数化构建，首先对风扇整体外框进行轮廓绘制，采用带安装固定柱的圆形外框结构，四个定位柱均匀分布在外框外侧，预留标准安装孔位，适配常规电脑机箱、CPU散热器的安装尺寸规范，外框边缘做圆角过渡处理，避免尖锐棱角带来的装配剐蹭问题。扇叶部分采用多叶片不等距排布设计，共设置十七片弧形扇叶，每片扇叶从中心轮毂处向外平滑延伸，叶根到叶尖设置连续变化的扭转角度，兼顾进风效率与出风风压，同时通过不等距排布打乱气流通过时的固有频率，降低风扇运转时的气动噪音。中心轮毂采用半球形弧面设计，引导中心区域气流平滑向扇叶区域导流，减少中心区域的气流紊流损耗。材质渲染阶段，外框与安装柱采用哑光黑色工程塑料材质，模拟ABS阻燃塑料的细腻磨砂质感，还原量产风扇外壳的真实触感；扇叶部分采用半透明酒红色PC材质，添加轻微的反光与通透度参数，呈现出半透光的视觉效果，轮毂部分采用与扇叶同色系的高光红色材质，模拟抛光塑料的亮面质感，与扇叶、外框形成材质层次对比。结构设计上充分考虑实际量产的可行性，扇叶与中心轮毂为一体化注塑成型结构，外框与内部支撑结构做均匀壁厚处理，避免注塑过程中出现缩痕、缺料等问题，外框内侧预留扇叶运转的安全间隙，防止扇叶转动时与外框产生剐蹭。设计思路围绕电脑散热场景的实际需求展开，在保证散热风量风压满足常规PC硬件散热要求的前提下，通过红黑撞色的外观设计提升视觉辨识度，区别于常规全黑或全透明的普通散热风扇，兼顾散热性能与外观装饰属性，可适配侧透机箱的硬件展示需求，扇叶的曲面造型经过多次参数调整，在保证气动效率的同时优化视觉观感，让运转状态下的扇叶呈现出富有层次感的动态视觉效果。
