深沟球滚动轴承机械结构三维设计

在各类旋转传动设备的结构设计中，滚珠轴承是应用覆盖范围极广的核心支撑部件，从普通的民用家电电机主轴，到工业生产线的输送辊筒、机床的进给轴支撑、中小型减速机的输入输出轴定位，再到农用机械、工程机械的旋转铰接点位，都能见到这类轴承的应用身影。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的摩擦阻力，减少运转过程中的温升与零部件磨损，有效提升整套传动系统的运转效率与服役寿命。

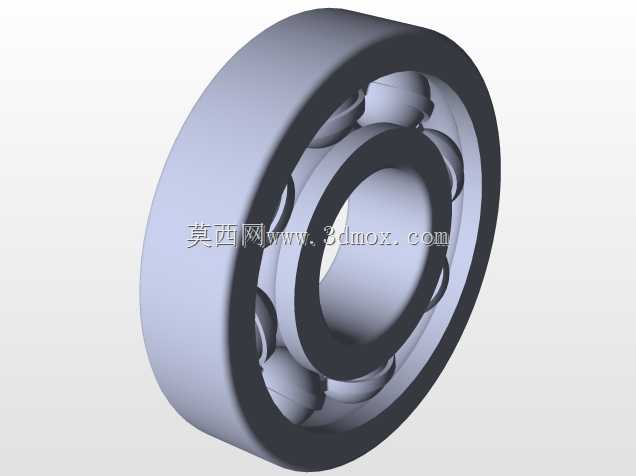

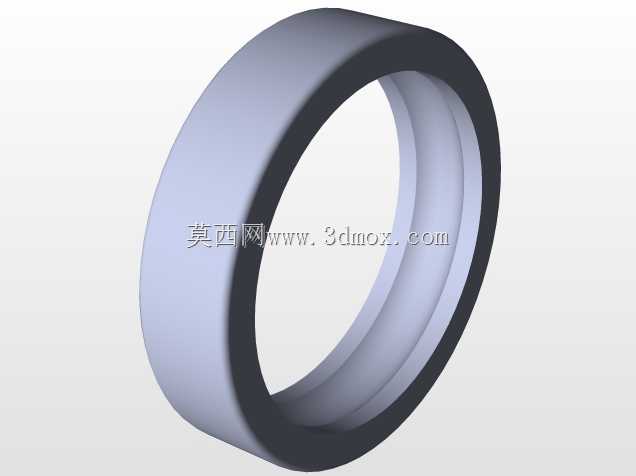

从结构设计逻辑来看，这款滚珠轴承采用经典的双滚道套圈搭配钢球滚动体的结构形式，内圈与轴颈采用过盈配合实现周向与轴向定位，外圈与安装座孔采用过渡或间隙配合适配不同的安装同轴度补偿需求，滚动体均匀分布在内外圈的弧形滚道之间，依靠保持架实现滚动体的等间距分隔，避免滚动体在运转过程中发生相互碰撞、摩擦，保证每个滚动体都能均匀承受径向载荷，同时也可承受一定比例的双向轴向载荷，适配多数既有径向受力又存在少量轴向窜动的轴系工况。

建模过程中需要重点把控几个关键尺寸边界：首先是内外圈的滚道曲率半径，曲率需要与钢球直径形成合理的匹配关系，既保证接触应力处于材料许用范围内，又要避免曲率差过小导致的摩擦阻力上升；其次是安装配合面的尺寸公差，内圈内径、外圈外径的公差带需要匹配常用的基孔制、基轴制配合要求，安装倒角的尺寸需要符合通用机械零部件的安装避让规范，避免装配过程中出现卡滞、配合面刮伤的问题；另外保持架的兜孔间隙需要预留合理的活动量，既限制滚动体的位移范围，又不会对滚动体的自转造成卡阻。

在实际选型应用中，这类轴承的安装边界需要考虑轴系的热胀冷缩量，通常在一端轴承采用定位安装，另一端预留适当的轴向窜动间隙，避免轴温升高后出现轴向顶死的问题；装配过程中需要注意施力位置，压装时压力只能施加在过盈配合的套圈端面上，不能通过滚动体传递压装力，避免造成滚道压痕、钢球损伤，影响后续的运转精度与使用寿命。日常运维中，这类轴承需要根据运转转速、工况温度选择适配的润滑脂或润滑油，保证滚道与滚动体接触面形成稳定的油膜，减少干摩擦造成的早期失效。
