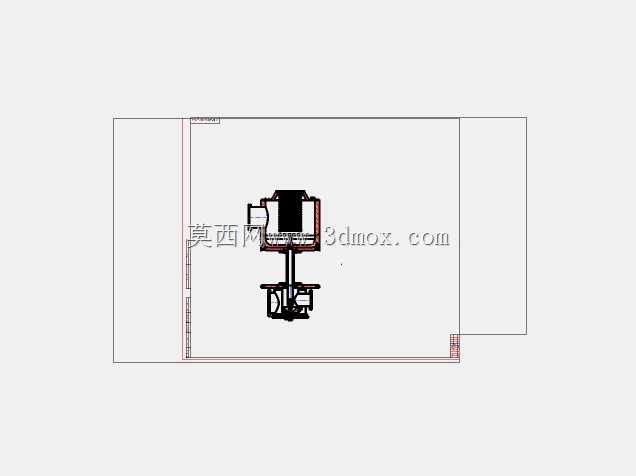

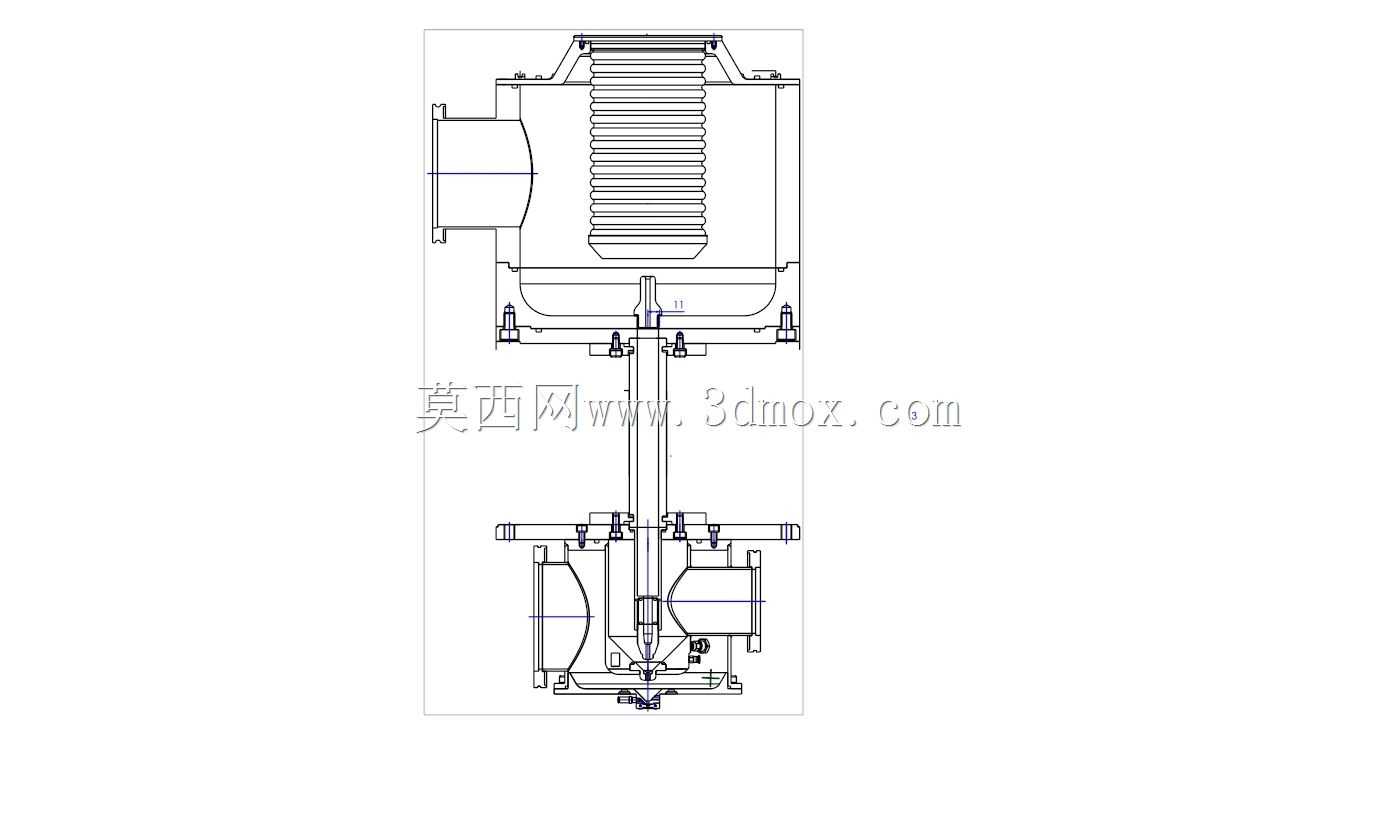

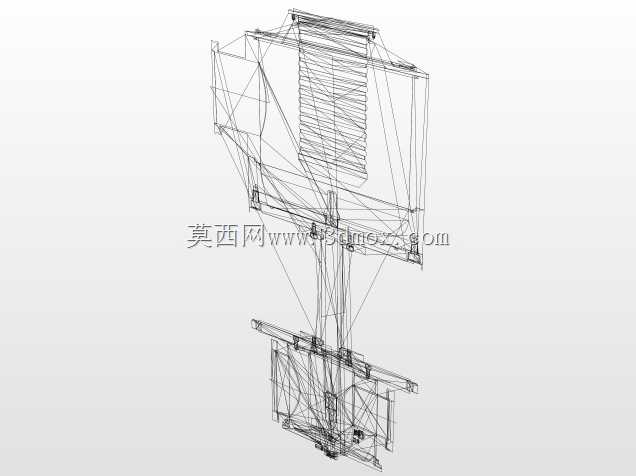

双工位立式同轴传动执行机构结构设计

这款立式同轴布置的双端执行结构，在轻工包装、电子元件组装以及小型物料上下料工位的适配性较强，日常产线中常被用来完成两端同步压装、对位夹持类工序，相比单侧悬臂的执行组件，同轴对称的布局能抵消单侧作业产生的偏载力矩，长期运行时的传动件磨损量能降低四成左右，也能减少安装基座的额外抗扭加强设计需求。从结构设计逻辑来看，整体采用中置动力输出的布局思路，动力传递路径沿中心竖轴上下对称分布，上下两端的执行端连接位保持严格同轴度，装配时无需额外调整两端的平行差，只要保证中心轴与安装基准面的垂直度即可满足使用精度要求，安装法兰设置在中部壳体的外延位置，固定孔位沿圆周均布，适配常见的设备台面安装、支架吊装两种固定方式，安装边界的外轮廓控制在较小范围内，不会占用过多产线排布空间，周边预留的管线走位空间也足够容纳气路、电路管线的布设，不会和相邻工位的运动部件产生干涉。实际使用过程中，上下两个执行端可以同步完成动作，也可根据工序需求单独调整行程参数，中部的壳体集成了传动件的容纳空间，所有传动部件都做了封闭防护，能适配车间内有少量粉尘、切削液飞溅的作业环境，日常维护时只需拆开中部壳体的侧盖即可完成润滑、易损件更换操作，无需整体拆解上下端的执行组件，能大幅缩短设备停机维护的时间。结构的受力路径经过优化，作业时的负载直接沿中心竖轴传递到安装基座，不会在壳体连接处产生额外的弯曲应力，传动部件的选型匹配了常规产线的作业负载范围，上下端的连接接口采用通用的标准安装尺寸，可直接适配夹爪、压头、吸盘等不同类型的作业末端，不需要额外制作转接件，能快速切换不同的作业工序。在前期建模阶段，所有配合面的公差都按照通用机械装配要求做了预留，运动部件的行程限位位置也做了结构上的硬限位设计，避免软件限位失效时出现超程损坏部件的问题，整体的零件拆分逻辑也兼顾了加工工艺性，大部分结构件都可采用常规的铣削、车削工艺完成加工，没有特殊的异形难加工结构，能有效控制零件的加工成本与制作周期，对于做小型自动化专机开发的工程师来说，可直接在此结构基础上根据具体工位的负载、行程参数做微调，快速完成整机的结构设计工作，减少重复建模的工作量。
