自循环微型生态水景过滤装置结构设计

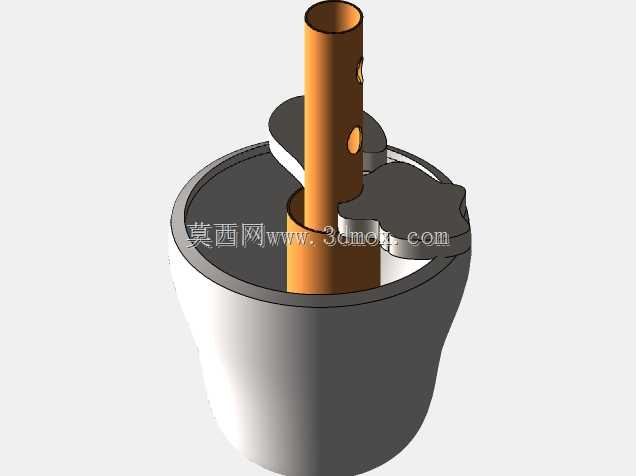

这款微型水景装置的核心设计逻辑，是依托内置的水流循环路径与生物过滤结构，实现小体量水体的自维持运行，无需频繁人工换水即可保持水体洁净，适配桌面小型造景、办公区微景观、家庭迷你生态池等多种小空间应用场景。从结构组成来看，装置下部为盆状储水主体，上部中心设置竖向导流管，管身预留多组进出水开孔，导流管周边对称布置两组过滤承载舱，可放置生化滤材、培菌基质，为硝化菌群提供附着空间，水流经导流管抬升后漫过滤材区域，通过重力回流完成全池循环，整套循环路径无外露管路，整体外观整洁无突兀结构。设计阶段优先考虑了小空间安装的边界约束，储水盆采用上宽下窄的弧面收腰造型，底部平整可直接放置于水平台面，无需额外固定支架，整体外轮廓最大直径控制在常规桌面摆件的尺寸区间内，竖向总高度适配多数室内置物架的层间净高，不会出现放置干涉问题。功能设计上，这套结构没有采用复杂的外置过滤设备，而是将过滤、导流、储水功能完全集成在主体结构内，中心导流管同时承担水泵安装位与水流上升通道的作用，管身的开孔位置经过水流模拟验证，可保证水体在池内形成无死角的缓流循环，避免局部区域水体滞留变质，两侧的过滤舱采用快拆式嵌合结构，日常维护时可直接取出滤材更换，无需拆解整套装置，操作门槛极低。针对微型水景常见的水体发浑、杂质沉积问题，结构设计时特意在储水盆底部设置了缓坡集污区，循环水流会带动沉积的杂质向中心导流管进水口移动，随水流进入过滤舱被滤材拦截，配合生物滤材上的菌群分解作用，可长期维持水体透亮状态，满足小型水景饲养观赏鱼虾、种植水生植物的使用需求。整套结构的装配逻辑简单，各部件之间采用插接配合，无复杂连接结构，建模时充分考虑了各部件的拔模角度与装配间隙，不管是3D打印制作小批量样机，还是开模量产都具备较好的工艺可行性，导流管与过滤舱的配合间隙经过公差核算，不会出现水流短路导致过滤失效的问题，储水盆的壁厚均匀，可避免成型过程中出现缩瘪、变形等缺陷。
